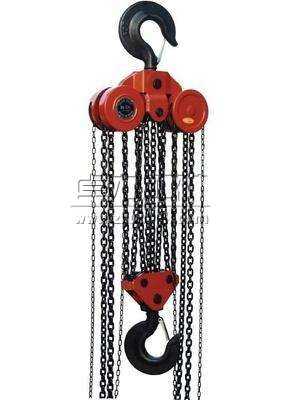

手拉葫芦

手拉葫芦

  手拉葫芦是一种使用简单、携带方便的手动起重机械,尤其对于露天和无电源作业更显示出其优越性。手拉葫芦适用于小型设备和货物的短距离吊运,起重量一般不超过10T,最大的可达20T,起重高度一般不超过6m。根据材质分类主要有三种:防爆、不锈钢、铝合金手拉葫芦.

全国销售热线:400-083-4511 0537-7970778 13280082001

在线咨询加入收藏
同类产品推荐
手拉葫芦说明书

手拉葫芦

手拉葫芦|手拉葫芦价格|手拉葫芦型号规格


手拉葫芦又叫神仙葫芦、链条葫芦、倒链、斤不落、手动葫芦,也称"环链葫芦"或"倒链",是一种使用简单、携带方便的手动起重机械。
手拉葫芦适用于小型设备和货物的短距离吊运,起重量一般不超过10T,最大的可达20T,起重高度一般不超过6m。手拉葫芦的外壳材质是优质合金钢,坚固耐磨,安全性能高。

应用范围
手拉葫芦主要适用于工厂、矿山、建筑工地、码头、船坞、仓库等场所,用于安装机器、起吊货物,尤其对于露天和无电源作业更显示出其优越性。

制造工艺
手拉葫芦主要机件选用合金钢材料制造,链条采用800Mpa高强度起重链条,材质一般为20M2,中频淬火热处理、低磨损、防腐蚀的链条;高强度吊钩,材质一般为合金钢,煅打式的吊钩设计确保了缓慢起升以防过载;符合欧洲CE安全标准。

工作原理
手拉葫芦向上提升重物时,顺时针拽动手动链条、手链轮转动,下降时逆时针拽动手拉链条,制动座跟刹车片分离,棘轮在棘爪的作用下静止,五齿长轴带动起重链轮反方向运行,从而平稳下降重物。手拉葫芦一般采用棘轮摩擦片式单向制动器,在载荷下能自行制动,棘爪在弹簧的作用下与棘轮啮合,使制动器安全工作。
手拉葫芦作为升级版的定滑轮,完全继承了定滑轮的优点,同时采用反向逆止刹车的减速器和链条滑轮组的结合,对称排列二级正齿轮转动结构,简单、耐用、高效。
手拉葫芦通过拽动手动链条、手链轮转动,将摩擦片棘轮、制动器座压成一体共同旋转,齿长轴便转动片齿轮、齿短轴和花键孔齿轮。这样,装置在花键孔齿轮上的起重链轮就带动起重链条,从而平稳地提升重物。采用棘轮摩擦片式单向制动器,在载荷下能自行制动,棘爪在弹簧的作用下与棘轮啮合,制动器安全工作。

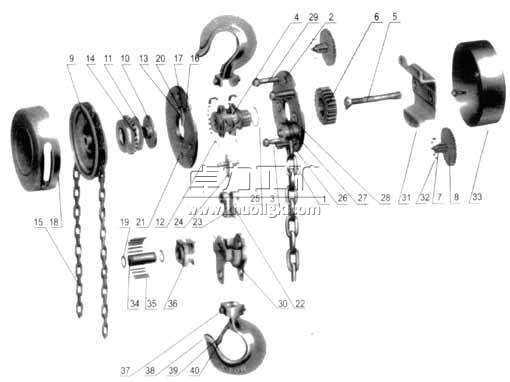

组成部件
1.吊钩
2.双簧
3.止索夹
4.无头铆钉
5.起重链条
手拉葫芦组成部件
手拉葫芦组成部件
6.铭牌
7.十字槽螺钉
8.弹簧垫圈
9.罩壳
10.六角扁螺母
11.外墙板
12.滚柱片
13.齿轮(甲、乙)
14.四齿短轴
15.五齿长轴
16.弹性挡圈
17.花键孔齿轮
18.钩梁
19.支撑杆
20.钢球
21.紧定螺钉
22.轴承外圈
23.导柱
24.起重链轮
25.左墙板
26.棘爪销
27.棘爪
28.棘爪弹簧
29.制动器座
30.摩擦片
31.手链条
32.开口销
33.钢套
34.右墙板
35.六角槽型扁螺母
36.吊链板
37.挡板
38.挡板销
39.吊销
40.安全挡板
41.插销
42.棘轮
43.连接环
44.手链轮
45.手链轮罩壳
46.游轮挡板
47.游轮轴
48.封闭下构架
49.游轮
50.滚针
51.六角螺栓
52.挡圈
53.下构架
54.下构架吊销
55.横梁
56.开口销
57.横销
58.游轮架
59.上钩轴
60.轴用挡圈
61.轴用挡圈
62.上游轴轮
63.游轮
64.滚针
65.游轮挡圈
66.下构架
67.轴用挡圈
68.下游轴轮
69.下游轮挡圈
70.滚针
71.下游轮
72.轴用挡圈
73.下钩轴

产品特点
手拉葫芦具有安全可靠、维护简便、机械效率高、手链拉力小、自重较轻便于携带、外形美观尺寸较小、经久耐用的特点
1.符合国际标准,安全可靠,经久耐用。
2.性能好、维修简便。
3.韧性大,体积小、重量轻、携带方便。
4.手拉力小、机件强度高。
5.结构紧凑先进、外形美观。
6.无电源地区起吊货物。
7.功能强大。

产品分类
产地
国产手拉葫芦、进口手拉葫芦;
形状
圆型手拉葫芦、三角型手拉葫芦、K型手拉葫芦、菱型手拉葫芦、V型手拉葫芦、T型手拉葫芦、迷你型手拉葫芦;
材质
根据材质分类主要有三种:防爆、不锈钢、铝合金
防爆手拉葫芦
1. 防爆手拉葫芦:以铝青铜、铍青铜作为毛坯,手拉葫芦外壳采用H62铜合金材料。防爆手拉葫芦适用在易燃易爆的场合,如化工、海上等作业。
2. 防爆手拉葫芦的转动齿轮经过高温热处理从而达到齿轮据有很高的耐磨性。防爆手拉葫芦手链拉力小、自重较轻,便于携带、外形美观、尺寸较小、经久耐用。
3. 防爆手拉葫芦做工原理:通过曳动手链链条、手链轮开始转动,摩擦片棘轮、制动器座(被压成一体)共同旋转,五齿长轴便转动片齿轮、四齿短轴和花键孔齿轮。从而,装置在花键孔齿轮上的起重链轮就带动起重链条,平稳地提升重物。
不锈钢手拉葫芦
铝合金手拉葫芦

维护方法
1.使用完毕应将葫芦清理干净并涂上防锈油脂,存放在干燥地方,防止手拉葫芦受潮生锈和腐蚀。
2.维护和检修应由较熟悉葫芦机构者进行,用煤油清洗葫芦机件,在齿轮和轴承部分,加黄油润滑,防止不懂本机性能原理者随意拆装。
3.葫芦经过清洗维修,应进行空载试验,确认工作正常,制动可靠时,才能交付使用。
4.制动器的摩擦表面必须保持干净。制动器部分应经常检查,防止制动失灵,发生重物自坠现象。
5.手拉葫芦的起重链轮左右轴承的滚柱,可用黄油粘附在已压装于起重链轮轴颈的轴承内圈上,再装入墙板的轴承外圈内。
6.手拉葫芦在安装制动装置部分时,注意棘轮齿槽与棘爪爪部啮合良好,弹簧对棘爪的控制应灵活可靠,装上手链轮后,顺时针旋转手链轮,就将棘轮、摩擦片压紧在制动器座上,逆时针旋转手链轮,棘轮与摩擦片间应留有空隙。
7.为了维护和拆卸方便,手链条其中一节系开口链(不允许焊死)。
8.在加油和使用手拉葫芦过程中,制动装置的摩擦面必须保持干净,并经常检查制动性有无,防止制动失灵引起重物自坠。

操作方法
1.严禁斜拉超载使用。
2.严禁用人力以外的其他动力操作。
3.在使用前须确认机件完好无损,传动部分及起重链条润滑良好,空转情况正常。
4.起吊前检查上下吊钩是否挂牢,起重链条应垂直悬挂,不得有错扭的链环,双行链的下吊钩架不得翻转。
5.操作者应站在与手链轮同一平面内拽动手链条,使手链轮沿顺时针方向旋转,即可使重物上升;反向拽动手链条,重物即可缓缓下降。
6.在起吊重物时,严禁人员在重物下做任何工作或行走动作,以免发生重大事故。
7.在起吊过程中,无论重物上升或下降,拽动手链条时,用力应均匀和缓,不要用力过猛,以免手链条跳动或卡环。
8.操作者如发现手拉力大于正常拉力时,应立即停止使用。防止破坏内部结构,以防发生坠物事故。
9.待重物安全稳固着陆后,再取下手拉葫芦下钩。
10.使用完毕后,轻拿轻放,置于干燥、通风处,涂抹润滑油放好。

手拉葫芦手拉葫芦
