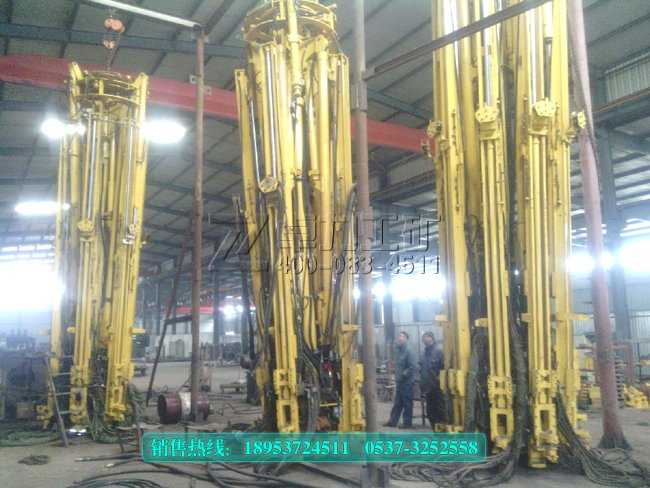

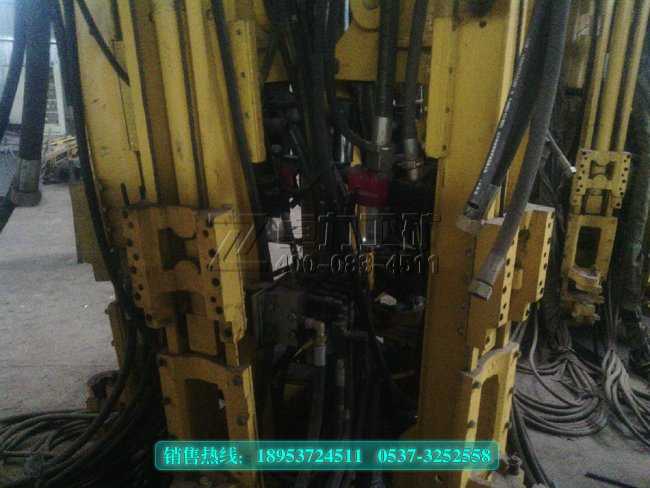

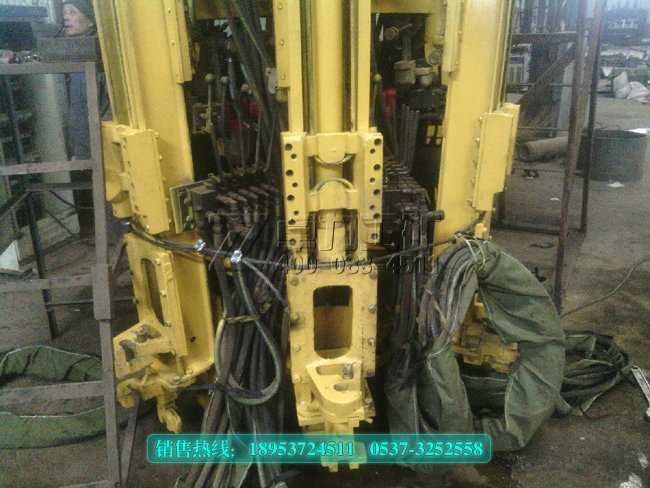

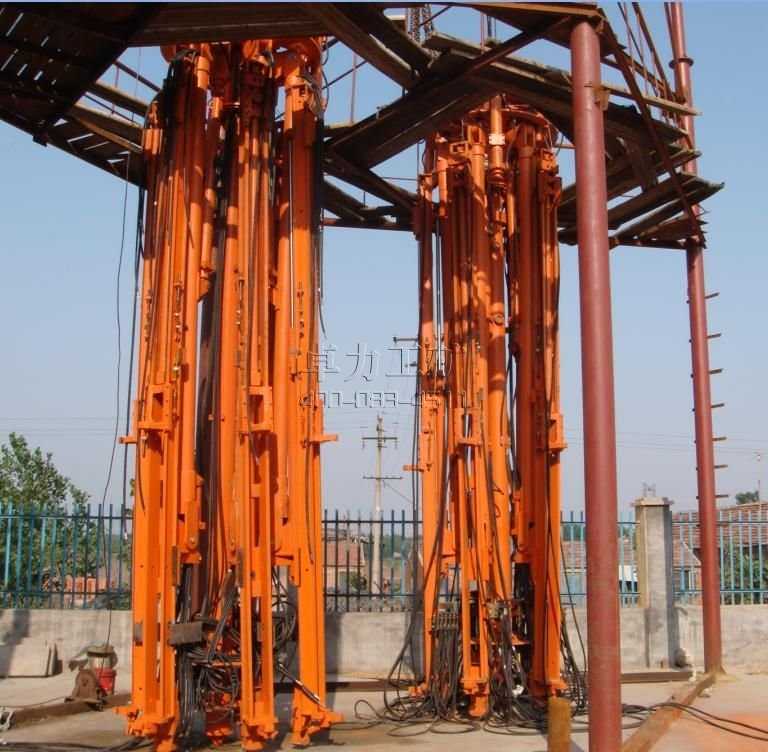

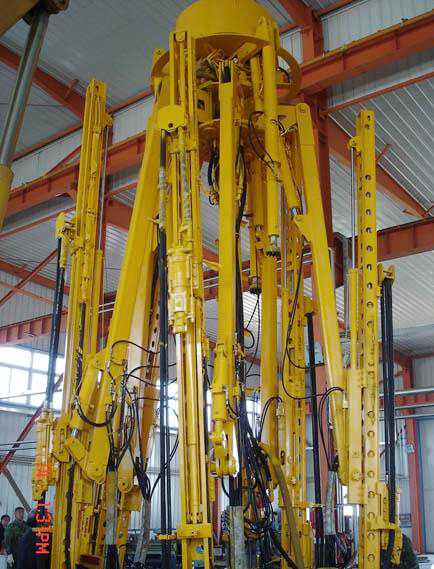

FJD型伞型钻,伞型钻机,伞钻,伞形钻机是以压缩空气为动力，采用液压传动的竖井凿岩设备，钻机配用多台独立回转凿岩机钻凿炮孔，可用来掘进各类矿山的竖井井筒。
FJD型系列伞形钻机性能技术参数表
|
型 号 |
FJD5C-42 |
FJD5C-48 |
FJD5C-55 |
FJD6C-42 |
FJD6C-48 |
FJD6C-55 |
FJD9C-42 |
FJD9C-48 |
FJD9C-55 |
||||
|
适用井筒直径 m |
4．5—6 |
6—8 |
7—8.5 |
||||||||||
|
收拢后
外型尺 |
高 m |
7.2 |
7.5 |
8.2 |
7.2 |
7.5 |
8.2 |
7.2 |
7.5 |
8.2 |
|||
|
外接圆直径 mm |
φ1650 |
φ1850 |
φ1950 |
||||||||||
|
支撑臂
支撑范围 |
不加套管 mm |
φ3952—φ5692 |
φ5132—φ8032 |
φ5232—φ8132 |
|||||||||
|
加套管 mm |
φ5630—φ7360 |
φ6800—φ9700 |
φ6900—φ9800 |
||||||||||
|
总 重 t |
6.5 |
7.5 |
10.5 |
||||||||||
|
炮眼深度 mm |
4200 |
4800 |
5500 |
4200 |
4800 |
5500 |
4200 |
4800 |
5500 |
||||
|
垂直炮眼圈径范围 mm |
2000—7000 |
2000—8800
|
|||||||||||
|
动臂摆动角度 |
120° |
||||||||||||
|
推进器形式 |
油缸—钢丝绳—动定滑轮组 |
||||||||||||
|
动力形式 |
气动—液压 |
||||||||||||
|
凿
岩
机 |
型 号 |
YGZ70 |
YGZ50 |
YGZ70 |
YGZ50 |
YGZ70 |
YGZ50 |
||||||
|
数 量 |
5台 |
6台 |
9台 |
||||||||||
|
钎尾规格 mm |
中空六角25X159 |
圆钎杆φ30X42 |
中空六角25X159 |
圆钎杆φ30X42 |
中空六角25X159 |
圆钎杆φ30X42 |
|||||||
|
适用钎头直径 mm |
φ38—55 |
||||||||||||
|
液压系统工作压力 Mpa |
7—14 |
||||||||||||
|
工作气压 Mpa |
0.5—0.7 |
||||||||||||
|
工作水压 Mpa |
0.3—0.5
|
0.5—2 |
0.3—0.5
|
0.5—2 |
0.3—0.5 |
0.5—2 |
|||||||
|
总耗风量 m3/min |
80
|
77 |
80
|
77 |
95 |
77 |
|||||||
