机械千斤顶·螺旋千斤顶说明书

机械千斤顶·螺旋千斤顶|


发布时间:2017-11-18 09:31:47人气:547

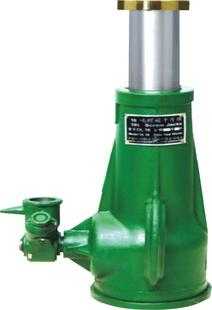

螺旋千斤顶又称机械千斤顶,齿轮千斤顶,齿条千斤顶。是由人力通过螺旋副传动,螺杆或螺母套筒作为顶举件。普通螺旋千斤顶靠螺纹自锁作用支持重物,构造简单,但传动效率低,返程慢。螺旋千斤顶是国家定型新系列产品。它结构紧凑,体积小,重量轻,携带方便,广泛适用于工厂仓库、桥梁、码头、交通运输和建筑工程等部门的起重作业。

简介
自降螺旋千斤顶的螺纹无自锁作用,装有制动器。放松制动器,重物即可自行快速下降,缩短返程时间,但这种千斤顶构造较复杂。螺旋千斤顶能长期支持重物,最大起重量已达100吨,应用较广。下部装上水平螺杆后,还能使重物作小距离横移。

使用原理
机械千斤顶是手动起重工具种类之一,其结构紧凑,合理的利用摇杆的摆动,使小齿轮转动,经一对圆锥齿轮合运转,带动螺杆旋转,推动升降套筒,从而重物上升或下降。

螺旋千斤顶结构性能:
螺旋千斤顶主要有主架、底座,大小伞齿轮一对、螺杆,螺母、升降套筒,推力轴承,棘轮组横臂拉脚等结合组成。螺旋千斤顶采用机械性原理设计,本身无油,使用操作简单更不会发生漏油现象。螺旋千斤顶采用机械原理,以后往复扳动手柄,拔爪即推动棘轮间隙回转,小伞齿轮带动大伞齿轮、使举重螺杆旋转,从而使升降套筒获得起升或下降,而达到起重拉力之目的。

基本参数: 表中参数可能因为改良而变更,恕不另行通知。如有技术疑问请向我公司技术部或销售人员咨询。
型号 起重量(ton) 起升高度(mm) 最低高度(mm) 自重(kg) 外型尺寸宽度(mm)
QL-3.2 3.2 110 220 6 160×130×200
QL-5 5 130 253 7 178×150×250
QL-8 8 140 263 10 184×160×260
QL-10 10 150 283 11 194×170×280
QLD-10 10 80 195 9.6 194×170×280
QL-16 16 180 323 14.5 229×182×320
QL-20 20 180 325 15.3 243×194×325
QLD-20 20 90 225 13 243×194×325
QLD-25 25 125 265 18 252×200×262
QL-32 32 200 395 24 263×223×395
QLD-32 32 180 317 20 263×223×270
QL-50 50 250 452 45 245×317×452
QLD-50 50 150 330 48 245×317×330
QL-100 100 200 417 86 280×320×452
QL-200 200 200 450 138 480×490×530


螺旋千斤顶优点及使用注意事项:
螺旋千斤顶是由铸铁底座,固定在外壳内的螺母和螺杆所组成,在螺杆上端装有托盘用以支承载荷,手柄用来旋转螺杆,螺杆后端的粗大的部分可防止螺杆完全旋出。
对于工作场所受限制的地方,手柄不能转动整个或半个圆周时,可用棘轮扳手旋转螺杆。
这种千斤顶的螺杆的螺旋角度小,自锁好,因而在顶重后能自动制动,不会自动下降,不需要装安全摇柄。

使用方法
使用螺旋千斤顶时,除遵守齿条千斤顶有关注意事项外,还应遵守下述安全注意事项:
(1)顶升重物前,注意放正千斤顶的位置,使其保持垂直,以防止螺杆偏斜弯曲及由此引起的事故。
(2)顶重时,应均匀使用力量摇动手柄,避免上下冲击而引起事故和损坏千斤顶。
(3)使用时,应注意不使超过允许的最大顶重能力,防止超负荷所引起的事故。
(4)使用时,顶升高度不要超过套筒或活塞上的标志线,对无标志线的千斤顶,其顶升高度不得超过螺杆丝扣或油塞总高度的3/4,以免将套简或活塞顶脱,使千斤顶损坏并造成事故。
(5)放松千斤顶使重物降落之前,必须事前检查重物是否已经支垫牢靠,然后缓缓放落,以保证安全。
(6)使用保管期间,须用黄油润滑,以防过度磨损,降低使用寿命。

注意事项
1.经常保持机体表面清洁,定期检查内部结构是否完好,使摇杆内小齿轮灵活可靠及升降套筒升降自如。
2.升降套筒与壳体间的摩擦表面必须随时上油,其它注油孔应该定期加油润滑。
3.为了考虑到使用中安全,切忌超载,带病工作,不宜作多台使用,以免发生危险。
