非开挖导向钻进铺管法是利用崖土钻具，管线探测等技术手段，在地表不开挖沟槽的情况下敷设，修复，更换地下管线的施工技术。其利用置于地表的钻机，采用水射流或挤压的方式成孔，在地表接收钻头内发出的信号，来实现钻孔轨迹的控制，其施工过程分为：钻导向孔，扩孔，管线回拖三个阶段。
非开挖钻杆 使用范围：
适用于各种复杂地层在内的钻杆水平钻进。
适用于不同铺设物管径和重量选择不同规格型号钻杆钻进。
适用于地面钻机顶推力、回拖力的要求选择不同规格型号钻杆钻进。
分类及制造工艺

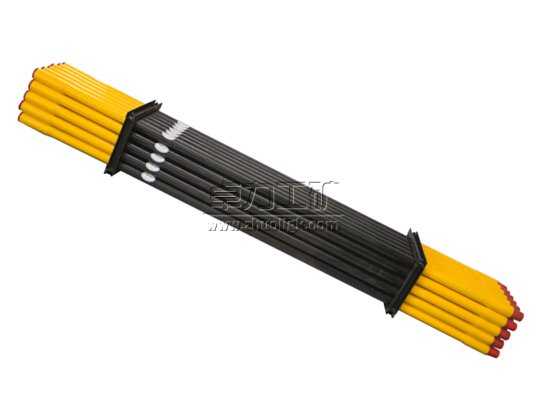

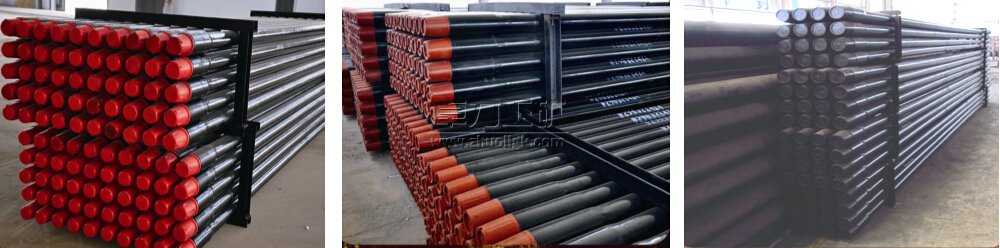

非开挖钻杆分为非开挖摩擦焊接钻杆和非开挖整体钻杆。
非开挖摩擦焊接钻杆制造工艺特点：
采用石油专用管材，管端加厚技术工艺，管端加厚符合API 5D标准
加厚管体调质热处理，钢级可达到G105或G135
接头毛坯锻压制造工艺，可控氮化热处理，符合API SPEC7-1标准
焊接区域采用形变热处理技术，焊缝性能符合API SPEC 7标准
焊缝及接头进行100%探伤检测
焊缝进行三点压力100%检测
非开挖整体钻杆制造工艺特点：
选择符合API标准的石油钻杆专用管材，性能稳定可靠
独特的钻杆接头两次加厚成型技术
过渡带平稳光滑，减少泥浆流通阻力
国内首创整体钻杆中频热处理生产线一次工艺处理技术
接头丝扣液体氮化处理工艺技术，比传统磷化工艺渗透入层更深
两连接端头表面硬度、硬层、分布均匀，经久耐磨稳定可靠，提高钻杆使用寿命
非开挖钻机钻杆的种类、型号以及参数
系列 规格 钻头 扩孔 器外径 外管 内管 配套钻杆 规格 外径 内径 外径 内径 外径 内径
普通系列钻具
SC56 56 35 56.5 54 45 41 37 S56
S59 59.5 36 60 58 49 43 38 S59
S75/S75B 75 49 75.5 73 63 56 51 S75/S75A
S91 91 62 91.5 88 77 71 65 S91
S95/S95B 95 64 95.5 89 79 73 67 S95/S95A
Q系列钻具
BQ 59.5 36.5 60 57.2 46 42.9 38.1 BQ
NQ 74.6 47.6 75.8 73 60.3 55.6 50 NQ
HQ 95.6 63.5 96 92.1 77.8 73 66.7 HQ
PQ 122 85 122.6 117.5 103.2 95.3 88.9 PQ
深孔 复杂地 层钻具
S75B-2 75 47 75.5 73 63 54 49 S75A/CNH
S95B-2 95 62 95.5 89 79 71 65 S95A/CHH
S75-SF 75 49 75.5 73 63 56 51 S75A/CNH
S95-SF 95 62 95.5 89 79 73 67 S95A/CHH
S150-SF 150 93 150.5 139.7 125 106 98 S127
非开挖钻机钻杆的种类、型号以及参数
系列 规格 钻头 扩孔 器外径 外管 内管 配套钻杆 规格 外径 内径 外径 内径 外径 内径
普通系列钻具
SC56 56 35 56.5 54 45 41 37 S56
S59 59.5 36 60 58 49 43 38 S59
S75/S75B 75 49 75.5 73 63 56 51 S75/S75A
S91 91 62 91.5 88 77 71 65 S91
S95/S95B 95 64 95.5 89 79 73 67 S95/S95A
Q系列钻具
BQ 59.5 36.5 60 57.2 46 42.9 38.1 BQ
NQ 74.6 47.6 75.8 73 60.3 55.6 50 NQ
HQ 95.6 63.5 96 92.1 77.8 73 66.7 HQ
PQ 122 85 122.6 117.5 103.2 95.3 88.9 PQ
深孔 复杂地 层钻具
S75B-2 75 47 75.5 73 63 54 49 S75A/CNH
S95B-2 95 62 95.5 89 79 71 65 S95A/CHH
S75-SF 75 49 75.5 73 63 56 51 S75A/CNH
S95-SF 95 62 95.5 89 79 73 67 S95A/CHH
S150-SF 150 93 150.5 139.7 125 106 98 S127
非开挖整体钻杆技术参数
| 规格尺寸 | 钻杆综合尺寸 |
公母接头最小 夹钳空间mm |
螺纹形式 | 钢级 | 最小弯曲半径 | 钻杆弯曲900时长度m | 最大弯曲角度 | 钻杆最大倾斜百分比% | 扭矩KN.m | ||||||
|
公制 mm |
英制 英寸 |
管体外径mm | 管体壁厚mm |
长度 m |
重量 Kg |
接头外径 mm |
公接头 | 母接头 | |||||||
| 50 | 2” | 50 | 6.5 | 2 | 20 | 57 | 110 | 175 | DH50 | G | 38 | 60.0 | 3.0” | 5.2 | 2.9 |
| 50 | 2” | 50 | 6.5 | 2.5 | 25 | 57 | 110 | 175 | DH50 | S | 30 | 47.1 | 4.8” | 8.3 | 3 |
| 60.3 | 2 3/8” | 60.3 | 7.5 | 2 | 25.3 | 67 | 130 | 180 | DH60 | G | 42 | 66.0 | 2.7” | 4.8 | 6 |
| 60.3 | 2 3/8” | 60.3 | 7.5 | 3 | 37 | 67 | 130 | 180 | DH60 | S | 33 | 51.8 | 5.2” | 9.1 | 6.3 |
| 73 | 2 7/8” | 73 | 8 | 3 | 45 | 80 | 120 | 180 | DH23 | G | 58 | 91.1 | 3.0” | 5.2 | 12 |
| 73 | 2 7/8” | 73 | 8 | 4 | 58 | 80 | 120 | 180 | DH23 | S | 45 | 70.7 | 3.8” | 5.0 | 13 |
| 73 | 2 7/8” | 73 | 10 | 3 | 58 | 87 | 120 | 180 | DH26 | G | 67 | 105.0 | 2.6” | 4.5 | 14.5 |
| 73 | 2 7/8” | 73 | 10 | 4 | 78 | 87 | 120 | 180 | DH26 | S | 51 | 80.0 | 4.5” | 7.8 | 16 |
| 83 | 3 1/4” | 83 | 9 | 3 | 59 | 92 | 130 | 190 | WM80 | G | 73 | 114.7 | 2.4” | 4.1 | 16.8 |
| 83 | 3 1/4” | 83 | 9 | 4.5 | 84 | 92 | 130 | 190 | WM80 | S | 65 | 102.1 | 4.0” | 6.9 | 18 |
| 89 | 3 1/2” | 89 | 10 | 4.5 | 102 | 104 | 150 | 230 | DH31 | G | 80 | 125.7 | 3.2” | 5.6 | 22.3 |
| 89 | 3 1/2” | 89 | 10 | 6 | 130 | 104 | 150 | 230 | DH31 | S | 72 | 113.0 | 4.8” | 8.3 | 24 |
钻杆钢级机械性能技术参数
| 钢级 | 屈服强度 | 抗拉强度 | 延伸率 | 冲击功 | ||||
| 最小 | 最大 | 最小 | 最小 | 10×10 | ||||
| Psi | Mpa | Psi | Mpa | Psi | Mpa | % | （-200C） | |
| G105 | 105000 | 724 | 135000 | 931 | 115000 | 793 | 15 | ≥68 |
| S135 | 135000 | 931 | 165000 | 1138 | 145000 | 1000 | 13 | ≥54 |
非开挖摩擦焊钻杆技术参数
|
公称尺寸 mm |
公称重量 | 钻杆管体 | 钻杆接头 | 扭转强度对比 | |||||||||
| 钢级 | 加厚形式 | 外径mm | 壁厚mm | 螺纹类型 | 接头外径d(mm) | 接头内径d(mm) | 倒角直径DF(mm) | 公接头大钳空间LPB(mm) | 公接头大钳空间LPB(mm) | 焊颈外径DTE/DPE(mm) | |||
| 3 1/2 | 13.3 | R | EU | 88.9 | 9.35(11.4) | NC31 | 104.80 | 50.80 | 100.41 | 177.8 | 228.5 | 80.96 | 0.98 |
| 3 1/2 | 13.3 | G | EU | 88.9 | 9.35(11.4) | NC31 | 104.80 | 50.80 | 100.41 | 177.8 | 228.5 | 80.96 | 0.87 |
| 3 1/2 | 13.3 | S | EU | 88.9 | 9.35(11.4) | NC31 | 104.80 | 41.28 | 100.41 | 177.8 | 228.5 | 80.96 | 0.86 |
| 4 | 14 | R | EU | 101.6 | 8.38(9.19) | NC38 | 127.00 | 65.09 | 116.28 | 203.2 | 266.7 | 98.43 | 0.97 |
| 4 | 14 | G | EU | 101.6 | 8.38(9.19) | NC38 | 127.00 | 61.91 | 116.28 | 203.2 | 266.7 | 98.43 | 0.83 |
| 4 | 14 | S | EU | 101.6 | 8.38(9.19) | NC38 | 127.00 | 53.98 | 116.28 | 203.2 | 266.7 | 98.43 | 0.90 |
| 4 1/2 | 16.6 | E | IEU | 114.3 | 8.56 | NC46 | 158.80 | 82.55 | 145.26 | 177.8 | 254.0 | 119.06 | 1.09 |
| 4 1/2 | 16.6 | X | IEU | 114.3 | 8.56 | NC46 | 158.80 | 72.6 | 145.26 | 177.8 | 254.0 | 119.06 | 1.01 |
| 4 1/2 | 16.6 | G | IEU | 114.3 | 8.56 | NC46 | 158.80 | 76.2 | 145.26 | 177.8 | 254.0 | 119.06 | 0.91 |
| 4 1/2 | 16.6 | S | IEU | 114.3 | 8.56 | NC46 | 158.80 | 69.85 | 145.26 | 177.8 | 254.0 | 119.06 | 0.81 |
| 4 1/2 | 20 | E | IEU | 114.3 | 10.92 | NC46 | 158.75 | 76.2 | 145.3 | 177.8 | 254.0 | 119.06 | 1.07 |
| 4 1/2 | 20 | X | IEU | 114.3 | 10.92 | NC46 | 158.75 | 69.85 | 145.3 | 177.8 | 254.0 | 119.06 | 0.96 |
| 4 1/2 | 20 | G | IEU | 114.3 | 10.92 | NC46 | 158.75 | 63.5 | 145.3 | 177.8 | 254.0 | 119.06 | 0.93 |
| 4 1/2 | 20 | S | IEU | 114.3 | 10.92 | NC46 | 158.75 | 57.15 | 145.3 | 177.8 | 254.0 | 119.06 | 0.81 |
| 4 1/2 | 16.6 | E | EU | 114.3 | 8.56 | NC50 | 168.28 | 95.25 | 154.0 | 177.8 | 254.0 | 127.0 | 1.23 |
| 4 1/2 | 16.6 | X | EU | 114.3 | 8.56 | NC50 | 168.28 | 95.25 | 154.0 | 177.8 | 254.0 | 127.0 | 0.97 |
| 4 1/2 | 16.6 | G | EU | 114.3 | 8.56 | NC50 | 168.28 | 95.25 | 154.0 | 177.8 | 254.0 | 127.0 | 0.88 |
| 4 1/2 | 16.6 | S | EU | 114.3 | 8.56 | NC50 | 168.28 | 88.9 | 154.0 | 177.8 | 254.0 | 127.0 | 0.81 |
| 4 1/2 | 20 | E | EU | 114.3 | 10.92 | NC50 | 168.28 | 92.08 | 154.0 | 177.8 | 254.0 | 127.0 | 1.07 |
| 4 1/2 | 20 | X | EU | 114.3 | 10.92 | NC50 | 168.28 | 88.9 | 154.0 | 177.8 | 254.0 | 127.0 | 0.96 |
| 4 1/2 | 20 | G | EU | 114.3 | 10.92 | NC50 | 168.28 | 88.9 | 154.0 | 177.8 | 254.0 | 127.0 | 0.96 |
| 4 1/2 | 20 | S | EU | 114.3 | 10.92 | NC50 | 168.28 | 76.2 | 154.0 | 177.8 | 254.0 | 127.0 | 0.81 |
| 5 | 19.5 | E | IEU | 127.0 | 9.19 | NC50 | 168.28 | 95.25 | 154.0 | 177.8 | 254.0 | 130.18 | 1.23 |
| 5 | 19.5 | X | IEU | 127.0 | 9.19 | NC50 | 168.28 | 88.9 | 154.0 | 177.8 | 254.0 | 130.18 | 0.97 |
| 5 | 19.5 | G | IEU | 127.0 | 9.19 | NC50 | 168.28 | 82.5 | 154.0 | 177.8 | 254.0 | 130.18 | 0.88 |
| 5 | 19.5 | S | IEU | 127.0 | 9.19 | NC50 | 168.28 | 69.85 | 154.0 | 177.8 | 254.0 | 130.18 | 0.81 |
| 5 | 25.6 | E | IEU | 127.0 | 12.7 | NC50 | 168.28 | 88.9 | 154.0 | 177.8 | 254.0 | 130.18 | 1.02 |
| 5 | 25.6 | X | IEU | 127.0 | 12.7 | NC50 | 168.28 | 76.2 | 154.0 | 177.8 | 254.0 | 130.18 | 0.96 |
| 5 | 25.6 | G | IEU | 127.0 | 12.7 | NC50 | 168.28 | 69.85 | 154.0 | 177.8 | 254.0 | 130.18 | 0.86 |
| 5 | 25.6 | S | IEU | 127.0 | 12.7 | NC50 | 168.28 | 69.85 | 154.0 | 177.8 | 254.0 | 130.18 | 0.87 |
| 5 | 19.5 | E | IEU | 127.0 | 9.19 | 5 1/2FH | 177.80 | 95.25 | 170.7 | 177.8 | 254.0 | 130.18 | 1.53 |
| 5 | 19.5 | X | IEU | 127.0 | 9.19 | 5 1/2FH | 177.80 | 95.25 | 170.7 | 177.8 | 254.0 | 130.18 | 1.21 |
| 5 | 19.5 | G | IEU | 127.0 | 9.19 | 5 1/2FH | 177.80 | 95.25 | 170.7 | 177.8 | 254.0 | 130.18 | 1.09 |
| 5 | 19.5 | S | IEU | 127.0 | 9.19 | 5 1/2FH | 184.15 | 88.9 | 170.7 | 177.8 | 254.0 | 130.18 | 0.98 |
| 5 | 25.6 | E | IEU | 127.0 | 12.7 | 5 1/2FH | 177.80 | 88.9 | 170.7 | 177.8 | 254.0 | 130.18 | 1.21 |
| 5 | 25.6 | X | IEU | 127.0 | 12.7 | 5 1/2FH | 177.80 | 88.9 | 170.7 | 177.8 | 254.0 | 130.18 | 0.95 |
| 5 | 25.6 | G | IEU | 127.0 | 12.7 | 5 1/2FH | 184.15 | 88.9 | 170.7 | 177.8 | 254.0 | 130.18 | 0.99 |
| 5 | 25.6 | S | IEU | 127.0 | 12.7 | 5 1/2FH | 184.15 | 82.55 | 170.7 | 177.8 | 254.0 | 130.18 | 0.83 |
| 5 1/2 | 21.9 | E | IEU | 139.7 | 9.17 | 5 1/2FH | 177.80 | 101.6 | 170.7 | 203.2 | 254.0 | 144.46 | 1.11 |
| 5 1/2 | 21.9 | X | IEU | 139.7 | 9.17 | 5 1/2FH | 177.80 | 95.25 | 170.7 | 203.2 | 254.0 | 144.46 | 0.98 |
| 5 1/2 | 21.9 | G | IEU | 139.7 | 9.17 | 5 1/2FH | 184.15 | 88.9 | 170.7 | 203.2 | 254.0 | 144.46 | 1.02 |
| 5 1/2 | 21.9 | S | IEU | 139.7 | 9.17 | 5 1/2FH | 190.50 | 76.2 | 170.7 | 203.2 | 254.0 | 144.46 | 0.96 |
| 5 1/2 | 24.7 | E | IEU | 139.7 | 10.54 | 5 1/2FH | 177.80 | 101.6 | 170.7 | 203.2 | 254.0 | 144.46 | 0.99 |
| 5 1/2 | 24.7 | X | IEU | 139.7 | 10.54 | 5 1/2FH | 184.15 | 88.9 | 170.7 | 203.2 | 254.0 | 144.46 | 1.01 |
| 5 1/2 | 24.7 | G | IEU | 139.7 | 10.54 | 5 1/2FH | 184.15 | 88.9 | 170.7 | 203.2 | 254.0 | 144.46 | 0.92 |
| 5 1/2 | 24.7 | S | IEU | 139.7 | 10.54 | 5 1/2FH | 190.50 | 76.2 | 180.2 | 203.2 | 254.0 | 144.46 | 0.86 |
| 6 5/8 | 25.2 | E | IEU | 168.3 | 8.38 | 6 5/8FH | 203.20 | 127.00 | 195.7 | 203.2 | 279.4 | 176.21 | 1.04 |
| 6 5/8 | 25.2 | X | IEU | 168.3 | 8.38 | 6 5/8FH | 203.20 | 127.00 | 195.7 | 203.2 | 279.4 | 176.21 | 0.82 |
| 6 5/8 | 25.2 | G | IEU | 168.3 | 8.38 | 6 5/8FH | 209.55 | 120.65 | 195.7 | 203.2 | 279.4 | 176.21 | 0.87 |
| 6 5/8 | 25.2 | S | IEU | 168.3 | 8.38 | 6 5/8FH | 215.90 | 107.95 | 195.7 | 203.2 | 279.4 | 176.21 | 0.86 |
| 6 5/8 | 27.7 | E | IEU | 168.3 | 9.19 | 6 5/8FH | 203.20 | 127.00 | 195.7 | 203.2 | 279.4 | 176.21 | 0.96 |
| 6 5/8 | 27.7 | X | IEU | 168.3 | 9.19 | 6 5/8FH | 209.55 | 120.65 | 195.7 | 203.2 | 279.4 | 176.21 | 0.89 |
| 6 5/8 | 27.7 | G | IEU | 168.3 | 9.19 | 6 5/8FH | 209.55 | 120.65 | 195.7 | 203.2 | 279.4 | 176.21 | 0.81 |
| 6 5/8 | 27.7 | S | IEU | 168.3 | 9.19 | 6 5/8FH | 215.90 | 120.65 | 195.7 | 203.2 | 279.4 | 176.21 | 0.80 |
| 7 5/8 | 625 | E | IEU | 194.0 | 12.0 | 6 5/8FH | 216.00 | 107.65 | 195.7 | 203.2 | 279.4 | 202.00 | 1.20 |
| 7 5/8 | 625 | X | IEU | 194.0 | 12.0 | 6 5/8FH | 216.00 | 107.65 | 195.7 | 203.2 | 279.4 | 202.00 | 1.20 |
| 7 5/8 | 625 | G | IEU | 194.0 | 12.0 | 6 5/8FH | 216.00 | 107.65 | 195.7 | 203.2 | 279.4 | 202.00 | 1.20 |
| 7 5/8 | 625 | S | IEU | 194.0 | 12.0 | 6 5/8FH | 216.00 | 107.65 | 195.7 | 203.2 | 279.4 | 202.00 | 1.20 |
| 8 5/8 | 825 | E | IEU | 219.0 | 12.0 | 7 5/8FH | 254.00 | 127.00 | 200.5 | 210.0 | 290.0 | 227.00 | 1.20 |
| 8 5/8 | 825 | X | IEU | 219.0 | 12.0 | 7 5/8FH | 254.00 | 127.00 | 200.5 | 210.0 | 290.0 | 227.00 | 1.20 |
| 8 5/8 | 825 | G | IEU | 219.0 | 12.0 | 7 5/8FH | 254.00 | 127.00 | 200.5 | 210.0 | 290.0 | 227.00 | 1.20 |
| 8 5/8 | 825 | S | IEU | 219.0 | 12.0 | 7 5/8FH | 254.00 | 127.00 | 200.5 | 210.0 | 290.0 | 227.00 | 1.20 |
非开挖钻杆杆体断裂的主要原因
1、非开挖钻杆使用时间太长，表面损伤较多，接近或超出疲劳寿命。及时更换新钻杆。
2、钻杆杆体材质、厚度不符合就技术规范要求。请与供应商联系。
3、扩孔（尤其在扩大孔时）或长距离打导向孔时，钻头突然碰到硬物产生强大的冲击力。造成扭矩突然增大，引起非开挖钻杆折断或扭断。操作手在操作非开挖钻机时应合理控制旋转速度和推进力，避免该类情况发生。
4、施工孔的曲率半径超过钻杆的最小曲率半径。的参数控制施工孔的最小曲率半径。
5、钻杆杆体表面划伤严重（超过深度1毫米,且呈螺旋形状）避免使用有伤痕的钻杆。
6、钻机的扭矩大于钻杆倾角承受的扭矩。为钻机配置合适的钻杆。
非开挖钻杆使用注意事项
在施工过程中，使用非开挖钻杆要避免直径钻杆接小直径钻杆，即大小钻杆混合使用，防止小钻杆因强度不够被折断或者变形的现象；
注意在装钻杆前，要及时清理干净母扣与公扣，还要抹上丝扣油，防止纽扣过早的磨损或损坏。
在装接非开挖钻杆前要及时清理水道孔，防止杂物因阻塞通道而引起泥浆的系统损坏；
还要检查钻杆各部位的磨损情况，出现非正常的磨损要及时找出原因，当钻杆杆体部位划伤痕迹深约1mm呈螺旋状态一圈及以上时，请及时进行更换，防止非开挖钻杆在施工中被折断，造成更大的损失。
