BPW40/8J型掘进机机载喷雾泵(原型号BP25/8J)说明书

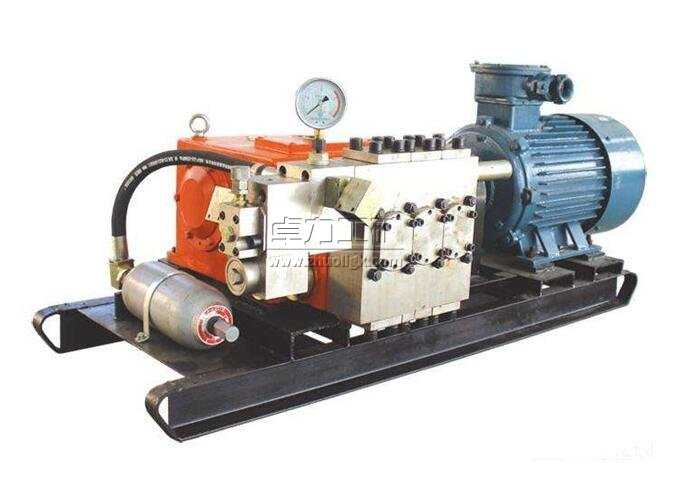

BPW40/8J(原型号BP25/8J)型掘进机机载喷雾泵
产品概述
BPW40/8J型掘进机机载喷雾泵(原型号BP25/8J )是专为采煤掘进机喷雾、除尘、降温设计，适用于各种类型采煤掘进机。
执行标准：MT/T 188.2-2000
组成
BPW40/8J型掘进机机载喷雾泵采用成套供货方式，主要由机载喷雾泵、管路过滤器、负压除尘装置等组成.
特点:
机载喷雾泵采用正压供水，无须中转水箱，可直接安装在掘进机机身上的合理位置处，机载喷雾泵供水来自掘进机冷却出水或静压水；
机载喷雾泵安全阀由卸载溢流阀和可调安全阀组成，安全可靠；
喷雾大小和喷雾角度可调，方便实用。
喷雾系统所配备的进水反冲洗过滤器能确保对喷雾水的过滤，防止杂质进入高压泵及喷雾系统;
根据掘进机的具体条件设计的喷雾除尘装置能有效控制掘进机作业过程中产生的粉尘。
主要技术参数：
额定压力：8 MPa
额定流量：40 L/min
电机功率：7.5kw
电机电压: 380/660V或660/1140V
外型尺寸：100 60 55cm
整机质量：165 Kg

BP25/8J机载喷雾泵是专为掘进机机载喷雾设计，主要适用于S100、S150系列掘进机、ELMB75系列掘进机、EBZ系列掘进机和S200、EBJl20等掘进机
组成
BP25/8J机载喷雾泵采用成套供货方式，主要由机载喷雾泵(以下简称高压泵)、管路过滤器、负压除尘器、高压喷雾器等组成.
特点：
①高压泵用油马达作动力，利用掘进机行走液压系统的高压油直接驱动：
②特有的自润滑工作方式(即利用液压驱动马达泄油回路的泄漏油对其进行润滑，马达的泄漏油对高压泵体传动系统润滑后，仍通过泄油管路流回液压系统油箱)确保在使用过程中无须向高压泵体传动系统添加润滑油；
③高压泵采用正压供水，无须中转水箱，可直接安装在掘进机机身上的合理位置处，高压泵供水来自掘进机冷却出水或静压水：
④喷雾系统完整的配套性生可保证在使用过程中基本上无须进行控制和维护：
⑤喷雾系统所配备的进水过滤器能确保对喷雾水的过滤，防止杂质进入高压泵及喷雾系统。
BP25/8J机载喷雾泵结构特征与工作原理
BP25/8J机载喷雾泵由泵体和液压马达组成，BP25/8J机载喷雾泵系统利用掘进机自身行走液压系统的高压油作动力，通过液压马达驱动高压泵工作，将供给高压泵的低压水转换成高压水后通过目L套的喷雾水路系统，由高压喷雾器雾化成高速雾化流喷向产尘源，实现对粉尘的有效控制。
BP25/8J机载喷雾泵技术特征
输出压力：5—8 Mpa
输出流量：0-50 L／min
工作油压：<4·5MPa
主机质量：180KS
管路过滤器：过滤能力：80 L／min
过滤精度：0.1mm
工作水压：≤3MPa
处理含尘风量：30-50 m3／min
额定输出压力：10 MPa
额定输出流量：25 L/min
电机功率：5.5kw
电机电压：660/1140V
工作水压：≤ 3 MPa。
负压除尘装置：汽雾流有效射程：≥3 m
处理含尘风量：30-50 m3/min。
