QW型潜水排污泵说明书

QW型潜水排污泵|QW潜污泵|QW潜水式排污泵


发布时间:2018-01-10 08:56:13人气:451
一、QW型潜水排污泵产品介绍:
   QW(WQ)型潜水排污泵是在引进国外先进技术的基础上,结合国内水泵的使用特点而研制成功的新一代泵类产品,具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面,具有独特效果。
   该系列排污泵采用独特叶轮结构和新型机械密封,能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比,该泵叶轮采用单流道或双流道形式,它类似于一截面大小相同的弯管,具有非常好的过流性,配以合理的蜗室,使得该泵具有效率高、叶轮经动静平衡试验,使泵在运行中无振动。

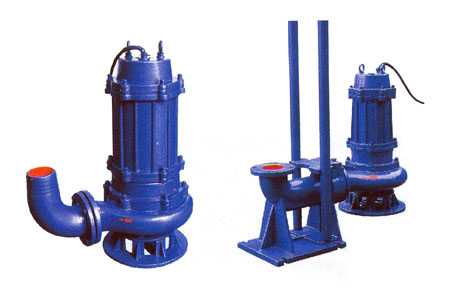

QW型无堵塞移动式潜水排污泵

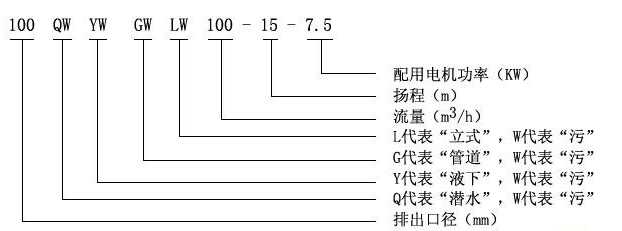

二、QW型无堵塞移动式潜水排污泵型号定义:
QW型无堵塞移动式潜水排污泵型号定义



QW潜水排污泵技术参数

流量:5-2000m3/h
扬程:5-50m
转速:580-2900r/min
口径:φ25-φ400
温度范围:-15~+60℃
工作压力:≤1.0Mpa

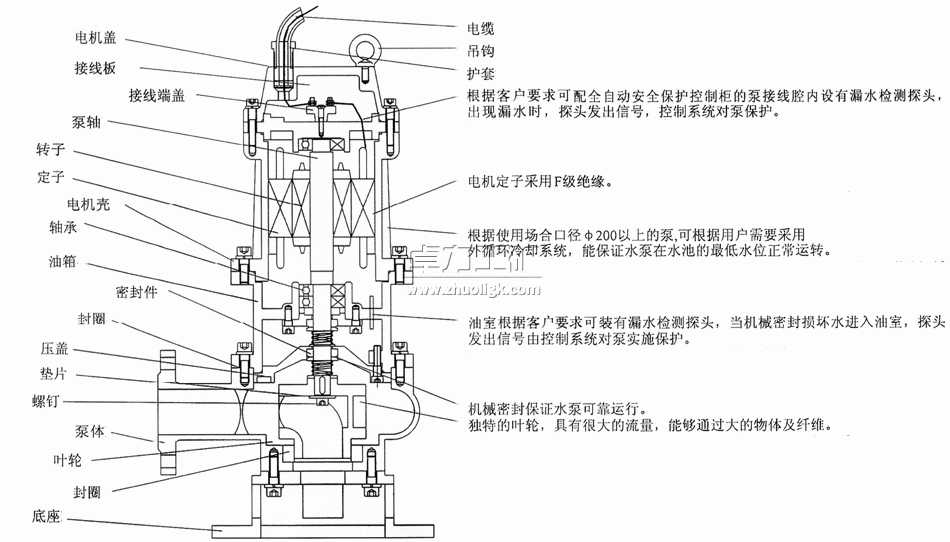

三、QW型无堵塞移动式潜水排污泵结构简图:
QW型无堵塞移动式潜水排污泵结构简图

四、QW型潜水排污泵主要用途:
QW(WQ)系列无堵塞潜水排污泵主要用于市政工程、工业、医院、建筑、宾馆、饭店等行业。用于排送带固体及各种长纤维的淤泥、废水、城市生活污水(包括有腐蚀性、侵蚀性介质的场合),具有高效、防缠绕、无堵塞、自动耦合、高可靠性和自动控制等优点,在排送固体颗粒及长纤维垃圾方面,具有独特功能。可以根据用户要求进行水位自动控制,并备有自动保护装置及控制柜,双导轨自动安装系统等。

五、QW型潜水排污泵使用条件:
1、介质温度不超过60℃;介质重度为1~1.3kg/dm3。
2、无内自流循环冷却系统的泵,电机部分露出液面不起过1/3。
3、铸铁材质的使用范围这PH5~9。
4、1Cr18Ni9Ti不锈钢材质中便于是般腐蚀性介质。
5、使用环境海拔高度不超过1000米,超过时应在订货时提出,以便为您提供更可靠的产品。
注:用户如有特殊的温度、介质要求,请在订货时注明输送介质的详细情况,以便本单位提供更为可靠之产品。

六、QW型潜水排污泵产品特点:
1.采用独特的单片或双叶片叶轮结构,大大提高了污物通过能力,能有效的通过泵口径的5倍纤维物质与直径为泵口径约50%的固体颗粒。
2.机械密封采用新型硬质耐腐的钛化钨材料,可使泵安全连续运行8000小时以上。
3.整体结构紧凑、体积小、噪声小、节能效果显著,检修方便,无需建泵房,潜入水中即可工作,大大减少工程造价。
4.该泵密封油室内设置有高精度抗干扰漏水检测传感器,定子绕组内预埋了热敏元件,对水泵电机自动保护。
5.可根据用户需要配备全自动控制柜,对泵的漏水、漏电过载及超温等进行自动保护,提高了产品的安全性与可靠性
6.浮球开关可以根据所需液位变化,自动控制泵的起动与停止,不需专人看管,使用极为方便。 7.QW(WQ)系列可根据用户需要配备双导轨自动耦合安装系统,它给安装、维修带来更大方便,人可不必为此而进入污水坑。
7.能够在全扬程内使用,而保证电机不会过载。
8.有两种不同的安装方式,固定式自动耦合安装系统、移动式自由安装系统。

七、QW型潜水排污泵使用注意事项:
1.泵使用前应仔细检査电缆有否损坏,紧固件是否松动或脱落,泵在运输、存放、安装过程中有无变形或损坏。
2.用500V兆欧表测量电泵电动机相同和相对地间绝缘电阻,其值应不低于2兆欧,否则应对电机定子绕组进行干燥处理,干燥处理的温度不允许超过120℃。
3. 该系列泵的安装有固定式和移动式两种。当采用固定式自动安装时,应将链索分别穿进(偏离泵出水口,其连线应平行于泵出水口的)两个吊环螺钉或起吊板中上下 起吊电泵。均匀缓慢地沿着导轨下滑,直到自动耦合到位。当采用移动式安装时,先将软管套好,用链索穿进两个吊环上下起吊电泵,注意切不能将电缆当作绳索使 用,以免发生危险。
4.泵接通后的旋转方向从进水口看为逆时针转动,如果电泵反转,只需将电缆线中的任何二根线对调一下接线位置即可。
5.电泵的机壳地线必须严格按有关规程接妥,为了保证使用时人身安全,在电泵运行时,严禁在附近安装、人下水做?~或移动,以防万一电泵漏电而发生意外事故。
6.电泵在无特殊情况必须配备全自动水泵控制柜,切勿直接挂电网或使用闸刀开关来接通电源,确保电泵正常运行。
7.不得将电泵长期处于低扬程状态下运行(一般使用扬程不得低于额定扬程的60%),最好能控制在建议使用扬程范围以内,以防电泵因超载而烧坏电机。
8.无自循环冷却装置的泵严禁整体露出水面长期运行,以防电泵过热损坏。

八、QW型潜水排污泵维护与保养:
1.电泵应有专人管理与使用,井定期检査电泵绕组与机壳之间的绝缘电阻是否正常。
2.每次使用特别是用于较稠较粘的浆液后,应将电泵放入清水中运转数分钟,防止泵内留下沉积物,保证电泵的清洁。
3,电泵如长时间不用时应将电泵从水中取出,不要长期浸泡在水中,以减少电机定子绕组受潮的机会,增加电泵的使用寿命。
4,电泵拆卸、维修后,机壳组件必须经0.2MPa气密试验检査,以确保电机密封可靠。
5,叶轮和泵体之间的密封环具有密封功能,如密封损坏将直接影响到泵的性能,必要时应更换。
