MQP锚杆螺母破切器(19~41)

MQP锚杆螺母破切器(19~41)

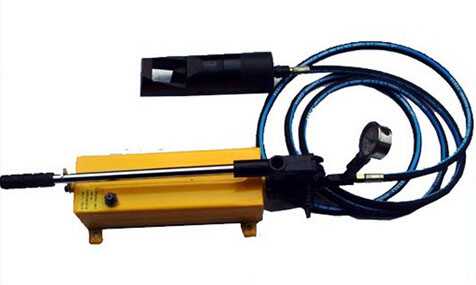

  MQP矿用锚杆螺母破切器(规格:MQP19/24,MQP24/32,MQP32/41)主要用于矿用锚杆螺母的破切,与QD-6气动油泵配套使用。

全国销售热线:400-083-4511 0537-7970778 13280082001

在线咨询加入收藏
同类产品推荐
MQP锚杆螺母破切器(19~41)说明书

MQP锚杆螺母破切器(19~41)

MQP锚杆螺母破切器(19~41)|MQP19/24,MQP24/32,MQP32/41锚杆螺母破切器


产品型号:MQP
产品所属类型:深部巷道锚护系统产品
基本功能:该产品主要用于矿用锚杆螺母的破切,与QD-6 气动油泵配套使用。
锚杆螺母破切器采用了高强度合金刀头和弹簧自动复位结构,破切方式采用低应力慢速切断,无火花,可用于含有瓦斯的井下环境。

MQP 锚杆螺母破切器使用手册
目  录
1.概述............................................................................................................2
2.结构特征和工作原理.................................................................................2
3.技术特征....................................................................................................3
4.使用工作过程............................................................................................4
6.故障分析与排除 ........................................................................................5
7.包装、运输、贮存 ....................................................................................5
8.开箱及检查................................................................................................5
9.公司承诺....................................................................................................5

提醒用户特别注意:
1、使用前请认真阅读使用说明书!
2、初次接入油管使用时,应反复打压几个循环排空油管内的空气,检查储油筒内的油量,并及时补充液压油!
3、请使用 32#液压油,使用其他型号的油脂会影响使用效果!
本说明书是根据 GB/9969.1-1998、GB/3836.1-2000、GB/3836.2-2000 的规定,参照该产品企业标准制定的。
MQP矿用锚杆螺母破切器
1.概述
1.1  用途
该产品主要用于矿用锚杆螺母的破切,与QD-6 气动油泵配套使用。
1.2  特点
该产品采用了高强度合金刀头和弹簧自动复位结构,破切方式采用低应力慢速切断,无火花,可用于含有瓦斯的井下环境。
1.3  型号含义

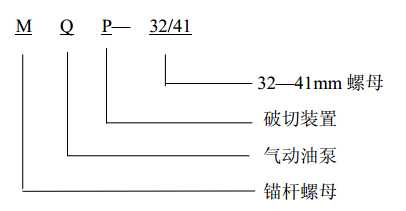

MQP矿用锚杆螺母破切器型号含义
2.结构特征和工作原理
本产品采用破切器配以气动双速换向油泵(图一),用快换接头连接油管。适用于煤矿井下特殊的条件和环境。
使用时,将破切器头部孔套入待破的螺母,操作油泵,使劈刀顶出推进至螺母,达到一定压力时,就可以把螺母破开,然后油泵换向,活塞退回到起始位置时,一个工作循环结束。

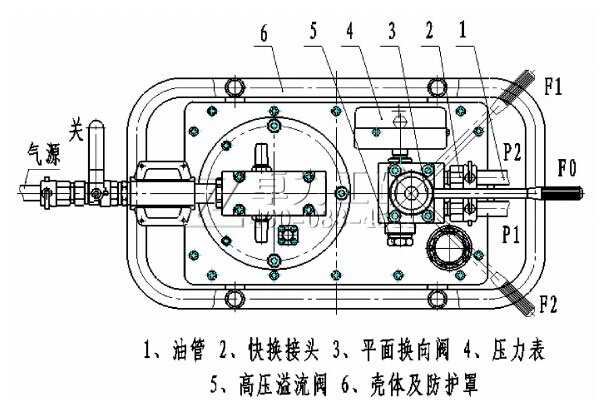

气动泵结构图
图 1  气动泵结构图

主要性能参数 见下表
破切器型号 工作能力(T) 可拆六角螺帽的范围
MQP19/24 10 19~24mm
MQP24/32 15 24~32mm
MQP32/41 20 32~41mm

气动双速换向油泵 高压油管总成
额定压力:63Mpa  额定压力:60Mpa
供气压力:0.63MPa  油管长度:6m
额定储油:1.8L  内径尺寸:Φ6
供油方式:双速平面换向 破断压力:≥210Mpa
结构型式:气动双速柱塞式 外型尺寸:6000×32
重     量:27kg(含油) 重     量:3.3kg
4.使用工作过程
4.1、将气动油泵储油箱加满液压油。
4.2、将破切器头部孔套入待破的螺母,并摆正放平。
4.3、操作气动油泵,使劈刀顶出推进至螺母,当劈刀顶进螺母二分之一时,须小心的操作油泵,以免用力过猛,劈刀快速将螺母劈开损伤螺栓丝扣。
4.4、当听到“叭”的劈裂声时,表示螺母已被破开,即停止压动。
4.5、气动油泵换向,劈刀回原位后,取下劈开器,工作结束。
5.使用注意事项
5.1 本产品应使用 32#抗磨液压油,最佳使用环境温度为-20℃~45℃。严禁以酒精、乳化液、普通机油、刹车油等作为液压油使用。
5.2 连接管路时,快换接头不能有影响油质的尘埃。取下快换接头时,要先检查换向卸荷手柄是否松开。不能带压强行取下管子,以免发生危险。
5.3 快换接头、高压油管都是承受高压的部件,因此要保护好,不能碰坏和砸伤,也不能用扳手扳接头上的扣压管,以防扣压部分松动而影响密封和正常工作。
5.4 油泵的额定压力为 63Mpa,最大压力为 75Mpa。为提高压力表的使用寿命,使用时一般压力不超过 63Mpa。
5.5 运输或携带时,需要取下高压油管,检查换向卸荷手柄是否松开,然后拔下快换接头,同时对油管漏油现象应妥善处理。
5.6 应经常用干净的煤油清洗油泵、接头及管路,并及时更换液压油,以延长产品的使用寿命和保证正常工作。
5.7 新的或久置的螺母破切器,因油缸内存有较多空气,开始使用时,活塞杆可能出现微小的突跳现象,可将螺母破切器空载往复运动 2-3 次,以排除腔内的空气。长期闲置的螺母破切器,由于密封件长期不工作而造成密封件的硬化,从而影响油压螺母破切器的使用寿命,所以螺母破切器在不用时,每月要将螺线破切器空载往复运动 2-3 次。
6.故障分析与排除
故障现象 原因分析 排除方法
不升压
无压力指示
泵内油液少
压力表损坏
补充液压油(N32#耐磨液压油)
更换新压力表(80Mpa)
压力不足
不保压
换向不到位
换向阀密封不严
加大换向操作力
清洗阀内脏物,按原样接好
漏油 密封圈(垫)损坏 更换损坏的密封圈(垫)
7.包装、运输、贮存
7.1 产品装箱运送。包装应牢固可靠,并采取防潮措施。
7.2 产品运输时不得雨淋,搬运时不得翻滚、抛掷或冲撞。
7.3 产品在存贮时应放在空气干燥通风的地方,防止受潮和雨淋及其它人为损坏。
8.开箱及检查
8.1 产品开箱时,应检查随机附件是否齐全。
a)产品合格证;
b)产品使用说明书;
8.2 应检查产品在运输、贮存时有无损坏。
9.公司承诺
本产品自出厂之日起,一年内实行三包。
感谢您购买本公司的产品,我们将尽力为您提供周到的服务,以满足您工作的需要,在满足用户需要的同时本公司保留更改产品的权利。
