  中空锚杆的锚杆体采用中空设计,杆体中孔作为钻进高压风水通道和注浆通道,与实心杆体相比,中空杆体设计可获得更好的刚度和抗剪强度。山东卓力是国内知名中空注浆锚杆生产厂家,提供最新中空注浆锚杆价格,中空锚杆力学性能指标可按用户及要求生产。

全国销售热线:400-083-4511 0537-7970778 13280082001

在线咨询加入收藏
同类产品推荐
中空注浆锚杆·中空锚杆说明书

中空注浆锚杆·中空锚杆

中空注浆锚杆·中空锚杆|中空注浆锚杆生产厂家


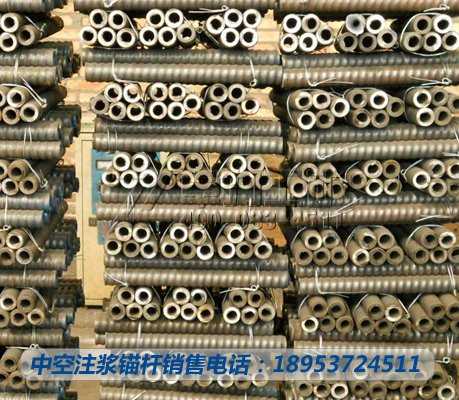

中空注浆锚杆

中空锚杆的锚杆体采用中空设计,杆体中孔作为钻进高压风水通道和注浆通道,与实心杆体相比,中空杆体设计可获得更好的刚度和抗剪强度。
锚杆体外表面全长标准大螺距螺纹结构,螺纹结构便于锚杆的切割和接长,与光滑杆体相比增加了锚杆体与注浆材料的粘接面积从而提高了锚固力。

中空注浆锚杆用途:
中空注浆锚杆适用于地质条件中等,良好的围岩永久性支护以及公路、铁路、隧道的超前支护、边坡支护、基坑支护等工程,通过中空锚杆体的压力注浆,可达到固结破碎岩体,改良岩体,从而达到良好的支护目的。

中空注浆锚杆特点:
1.中空设计,方便注浆
2.注浆饱满,方便使用压力注浆
3.杆体居中性良好,砂浆可以将整个杆体包裹,耐腐蚀性好。
4.自身带有螺纹,方便安装垫板、螺母
5. 结合配套的锚杆专用注浆泵和注浆工艺,是目前国内唯一彻底解决了传统锚固支护诸多问题的锚固体系。

中空注浆锚杆的结构
普通中空注浆锚杆由中空锚杆体、锚头、止浆塞、垫板和螺母组成。
1.中空锚杆体采用中空设计,杆体中孔作为钻进高压风水通道和注浆通道,与实心杆体相比,中空杆设计可获得更好的钢度和抗剪强度。锚杆体外表面为全长标准大螺距螺纹结构,螺纹结构便于锚杆的切割和接长,与光滑杆体相比增加了锚杆体与注浆材料的粘接面积,从而提高了锚固力。
2.锚头 锚头采用钢质锚头,不仅能固定和居中锚杆体部件而且能在岩石锚孔中产生一定的锚固力。
3.止浆塞 止浆塞由橡塑材料制成,考虑了注浆排气,有一定的密封作用,便于实现有压注浆,增加注浆材料的饱满度和密实度。止浆塞有对中支架的作用。
4.垫板 采用热轧成型垫板,有一定弹性,便于应力传递。垫板可提供7度的可调角度,便于密贴岩石表面。
5.螺母 采用半球或六角螺母,可通过螺母对杆体施加主动应力。

中空注浆锚杆的结构

中空注浆锚杆分类
1.普通式中空注浆锚杆(杆体+三件套(螺母+垫板+止浆塞)+硬质塑料锚头)
2.自进式中空注浆锚杆(杆体+三件套(螺母+垫板+止浆塞)+合金钻头+钎尾套)
3.涨壳式中空注浆锚杆(杆体+三件套(螺母+垫板+止浆塞)+钢质涨壳锚头)
4.组合式中空注浆锚杆 (0.5米的Φ30*5mm中空锚杆体+30/22连接套+22钢筋x长度+30螺母+150*4垫板+30止浆塞+塑料锚头+排气管(若干米)+堵头)

中空注浆锚杆选型
01普通中空注浆锚杆采用先插入中空杆体.后在中空杆体的孔腔中由内向外灌注水泥浆,且锚孔外端口有止浆塞和托板,能有效地防止浆液的外溢,保证杆体与孔壁间的注浆饱满,这样就能沿锚杆全长传递剪应力和拉应力,确保锚固范围内的岩体得到加固。
02注浆凝固后,可用扭力扳手拧紧螺母,提供10KN左右的托板抗力在锚杆端头形成具有与机械式锚杆相似的球形压力区,从而可控制岩体开挖后的初期变形,阻止破碎岩块掉落。
03采用涨壳中空注浆锚杆或预应力自进式中空注浆锚杆,通过拧紧螺母或张拉装置能主动地将张拉荷载传递给岩土体,锚杆端部的球形或锥形压力区明显增大,能提高软弱结构面或潜在滑移面的抗剪强度。按一定间距排列的涨壳式或自进式预应力锚杆可使锚固范围内的岩体构成压应力拱带,显著增强隧洞或边坡工程的稳定性。
04在软弱破碎、成孔困难的地层中.采用将钻杆与中空锚杆杆体合二为一的自进式锚杆,并可通过连接套,方便地将锚杆加长,这样就从根本上扭转了在松软、破碎等不良地层中无法安设锚
杆或锚杆长度不能满足设计要求的状况。
05中空注浆锚杆不仅可保证杆体与孔壁间的空隙内注浆饱满,而且由于配置了锚头、止浆塞及连接套,可使杆体在锚孔内居中,从而锚杆能获得要求均匀的保护层厚度,大大提高了锚杆的耐久性。

中空注浆锚杆的优势(为什么要选择中空注浆锚杆?)
一看相同地质锚固所需要的锚杆总重量,因中空注浆锚杆荷载值远运大于非中空注浆锚固材料,所以所需锚杆总重量就远远低于非中空注浆锚固材料
二看相同地质锚固钻孔成本,由于非中空注浆锚固材料荷载作值低,要达到中空注浆锚杆的荷载值,必须加粗锚杆直径,这就必然加大岩孔直径,从而加大钻孔难度和钻孔成本
三看锚固质量,自进式中空注浆锚杆在钻进时就有中隔器跟进,保持锚杆在孔中央;中空注浆涨壳锚杆和中空注浆锚杆在插入孔内时无需插入注浆管,能保证注浆水泥包裹杆体达到规定值。
四看施工投入成本低,自进式中空注浆锚杆集钻孔、注浆、锚固为一体,克服了其它锚杆的繁杂工秩,具有施工方便、快捷、成孔率高、施工成本低、锚固力强的特点,还有其它诸多因素。

① 锚杆悬吊作用:矿用锚杆穿过软弱、松动、不稳定的岩土体,锚固在深尽稳定的岩土体上,提供足够的拉力,克服滑落岩土体的自重和下滑力,防止洞壁滑移、塌落。
② 挤压加固作用:中空注浆锚杆受力后,在周围一定范围内形成压缩区。将矿用锚杆以适当的方式排列,使相邻锚杆各自形成的压缩区相互重叠形成压缩带。压缩带内的松动地层通过锚杆加固,整体性增强,承载能力提高。
③ 组合梁(拱)作用:锚杆插入地层内一定深度后,在锚固力作用下的地层间相互挤压,层间摩阻力增大,内应力和挠度大为减小,相当于将简单叠合的数层梁(拱)变成组合梁(拱)。组合梁(拱)的抗弯刚度和强度大为提高,从而增强了地层的承载能力。锚杆提供的锚固力愈大,作用愈明显。
④中空注浆锚杆长度:锚杆按照设计、能有效发挥其作用时所需的总长度。按悬吊作用计算时,是锚固长度、加固长度和外露长度之和。按组合梁(拱)作用计算时,是1.2倍组合梁(拱)的高度和外露长度之和。实际取值时,还应考虑开挖轮廓线不平整而增加的附加长度。
⑤ 锚固长度:锚杆锚入稳定地层中的长度,可按经验选取或按计算选取。按经验选取时,考虑锚固方式和锚杆直径。按计算选取时,考虑砂浆与锚杆的粘结力和砂浆与孔壁的粘结力。
⑥ 加固长度:按沿锚杆方向所悬吊的危岩的高度,或围岩荷载高度,也可用声波等测试技术测量的松动圈厚度的方法来确定。
⑦中空注浆锚杆拉拨试验:检验锚杆施工质量、测定锚杆抗拔力的方法之一。在锚杆未被喷射混凝土覆盖之前,用锚杆拉力计或扭力矩扳手直接进行测定。夹住锚杆后,缓慢均匀加压,直至压力表读数达到与设计值相对应的数值为止,或使锚杆松动为止,一般不做破坏性试验。在锚杆被喷射混凝土覆盖后,中空注浆锚杆用锚杆探测仪探明后,将矿用锚杆刨出再进行测定。锚杆检测数量按洞室每长30─50米或每300根锚杆取样一组,每组不得少于3根,矿用锚杆应在检查点同一断面内的一排锚杆中均匀选取。

中空注浆锚杆规格型号:
规格型号 公称直径
mm
公称壁厚
mm
屈服强度
MPa
抗拉强度
MPa
屈服力
kN
最大力
kN
断后伸长率
%
φ25×5 25 5 325 490 ≥102 ≥153 ≥21
φ25×7 25 7 325 490 ≥128 ≥193 ≥21
φ28×5.5 28 5.5 325 490 ≥126 ≥190 ≥21
φ32×6 32 6 325 490 ≥159 ≥240 ≥21

备注:杆体标准长度2/2.5/3/3.5/4/4.5/5/5.5/6/6.5/7/7.5/8m
中空锚杆力学性能指标可按用户及要求生产,垫板,螺母,止浆塞,锚头可更具用户要求提供。

施工工艺
1、钻进:用普通凿岩机钻孔并清孔。
2、插进锚杆:将安装好锚头的中空注浆锚杆插进孔,锚头上的倒刺立即将锚杆挂住。
3、安装止浆塞,垫板,螺母。
4、连接注浆机:通过快速注浆接头将锚杆尾端和所选注浆机连接。
5、注浆:开动机器注浆,如需要进行压力注浆改良围岩结构,只需待压力表上指针升至设计压力时即可。

安全要求和措施
1、施工期间,应对支护的工作状态进行定期和不定期检查。在不良地质地段?应由专人每班检查。
2、暂停施工时,应将支护直抵开挖面。
3、锚杆简易台架应安置应稳妥。
4、作业中如发生风、水、输料管路堵塞或爆裂时,必须依次停止风、水、料的输送。
5、对锚杆支护体系的监控量测中发现支护体系变形、开裂等险情时,应采取补救措施。当险情危急时,应将人员撤出危险区。
6、若已锚地段有较大变形或锚杆失效,立即在该地段增设加强锚杆,长度不小于原锚杆长度1.5倍。

质量控制及检验
1、锚杆安装允许偏差应符合下列规定
1)锚杆孔的孔径应符合设计要求。
2)锚杆孔的深度应大于锚杆长度的250px。
3)锚杆孔距允许偏差为±375px。
4)锚杆插入长度不得小于设计长度的95%。
2、锚杆孔的方向应符合设计要求
锚杆垫板应与基面密贴,锚杆应平直、无损伤,表面无裂纹、油污、颗粒状或片状锈蚀。
3、质量控制
必须进行岗前培训。
让操作者了解注意施作程序及标准。
开工前必须认真进行交底。
必须绘制锚杆布置图,严格控制其位置。
控制砂浆的水灰比。
控制注浆压力和进浆量。

注意事项
1、注浆工人必须带防护工具。
2、认真检查机具设备及线路?避免漏电伤人。
3、机械司机严格按操作规程操作。
4、注浆工人与注浆泵司机必须协调好。
5、注浆完毕必须先关闭阀门,再关注浆器。
6、注浆口不允许对人

中空注浆锚杆图集

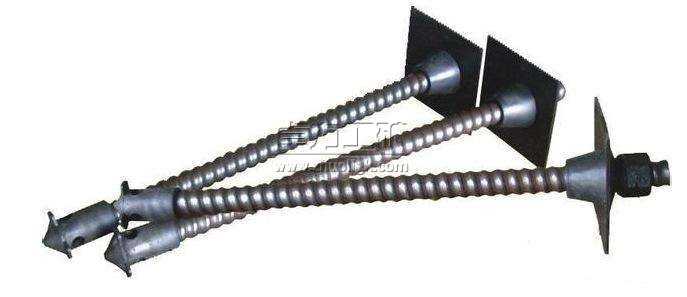

 插入式中空注浆锚杆

插入式中空注浆锚杆

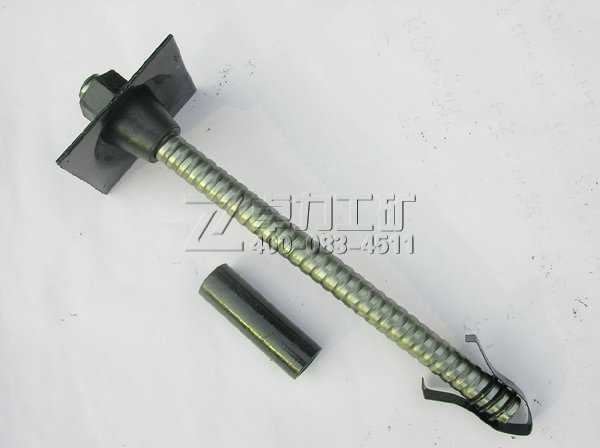

 涨壳式中空注浆锚杆

涨壳式中空注浆锚杆

中空注浆锚杆

中空注浆锚杆
