管缝式锚杆说明书

管缝式锚杆|缝管锚杆|管缝式锚杆生产设备厂


发布时间:2019-06-21 02:22:08人气:1194

中文名 管缝式锚杆 管缝锚杆 缝管式锚杆  缝管锚杆 开缝式锚杆  岩石摩擦稳定器  mf43缝管锚杆  40管缝式锚杆管缝式锚杆
解    释 全长锚固 立体部分 一根纵向开缝的高强度钢管

一、概述
缝管锚杆又叫"岩石摩擦稳定器",管缝式锚杆是专用性很强的支护用品,是井下涵洞顶板及其它工程支护使用的先进材料,具有制造工艺简单,使用方便,在井下锚喷支护中具有锚固力强、抗拉力大,有很强的膨胀力,使整个顶板成为一体。

缝管锚杆是专用性很强的支护用品,是井下涵洞顶板及其它工程支护使用的先进材料,具有制造工艺简单,使用方便,在井下锚喷支护中具有锚固力强、抗拉力大,有很强的膨胀力,使整个顶板成为一体。

管缝式锚杆是一种全长锚固,主动加固围岩的新型锚杆,它立体部分是一根纵向开缝的高强度钢管,当安装于比管径稍小的钻孔时,可立即在全长范围内对孔壁施加径向压力和阻止围岩下滑的摩擦力,加上锚杆托盘托板的承托力,从而使围岩处于三向受力状态,并实现岩层稳定。
在爆破振动围岩锚移等情况下,后期锚固力有明显增大,当围岩发生显著位移时,锚杆并不失去其支护抗力,它比涨壳式锚杆有更好的特性。

二、型号含义及规格尺寸:
型号含义:
缝管锚杆产品型号用MF外径(mm)/长度(mm)表示,其中M表示“锚杆”。F表示“缝管式”。
如MF43/1600表示缝管锚杆,其外径为43mm,长度为1600mm。

管缝式锚杆规格:
1、外径(毫米):Φ30,Φ33,Φ40,Φ43(±0.5);
2、长度(毫米):1200、1500、1800、2000、2500
3、材质:Q235,16Mn,20 Mnsi。

项 目 MF33管缝式锚杆 MF43管缝式锚杆
标准值 公差 标准值 公差
杆体 外径 33 ±0.5 43 ±0.5
长度 1400 、 1600 、 1800 、 2000
缝宽 10 ±1.0 14 ±1.5
壁厚 2.5~3.0 ( Q235A 级冷轧钢)
头梢长度 40~50
头端直径 27 ±0.5 37 ±0.5
托盘 长 × 宽 120×120 ±2.0 150×150 ±2.0
高度 15~25 ±1.0 15~25 ±1.0
厚度 4~6
孔径 35 ±0.5 45 ±0.5
推荐钻空直径 31 41
挡环距尾端距离 4~6
注:可根据客户需要的规格定做各种管缝锚杆

三、工作原理
将管缝式锚杆安装于比管径小一些的钻孔中,这时,将对围岩施加三种力,一种是在管缝式锚杆全长范围内对孔壁的径向压力,一种是摩擦力,用以阻止围岩下滑,还有一种是管缝式锚杆托盘托板的承托力。这三种力使得围岩更加稳固。

四、管缝式锚杆技术特点
    l、原料采用高强合金带钢;
    2、安装最简单;
    3、无需锚固剂;
    4、锚杆与岩体的摩擦力大;
    5、具有很高的抗剪、抗拉强度;
    6、配有高强托盘,托盘受力均匀;
    7、巷道高度大于锚杆长度。

五、技术性能及技术要求
1、 管缝式锚杆主要技术性能
(1)初始锚固力: 3~7吨;
(2)管环拉脱荷载: 8~10吨;
(3)锚杆管抗拉断能力:12~13吨;
(4)耐腐蚀性能比A3钢高20~30%,利于长期使用
2、技术要求
1)缝管锚杆表面应平整,无严重拉伤,锈蚀。焊缝应无裂纹,无气孔夹渣,不允许烧穿管壁。托盘在杆体上应能自由移动。挡环接口与管缝开口相互错位170o—190o为宜。
2)挡环焊缝拉脱力≥80kN,杆体极限抗拉力≥110kN,初锚力≥25kN/m,托盘承载力≥65kN。

六、管缝式锚杆使用方法
 先用风钻在顶板上钻锚杆孔,将托盘套入锚杆杆体,再用风锤将杆体打入锚杆孔中,使托盘与顶板帮带贴实。
    1、依据设计要求确定锚杆孔位,用钻机具打孔。
    2、用压风吹尽孔内岩粉。
    3、杆体装上锚盘,用冲击钻将锚杆打入孔中。

七、管缝式锚杆钻孔孔径推荐计算方法:
     岩层中:钻孔直径=(0.9-0.95)×锚杆直径
     锚杆钻孔深度:锚杆长度+100mm钻孔偏斜率<1%
     煤层中:钻孔直径=(0.9-1.00)×锚杆直径
     锚杆钻孔深度:锚杆长度+200mm钻孔偏斜率<1.5%[1]
     用户在使用锚杆时,所选择的钻孔直径除参考上表外,应根据岩石具体条件,按GBJ86标准的规定选用。

八、选购说明:
首先管缝式锚杆是一头粗一头细的管状杆体,选择一根锚杆需要知道锚杆的粗头直径,杆体长度,杆体壁厚。然后配套相关托盘使用。

九、包装与贮存
管缝式锚杆采用捆扎包装,杆体10跟捆扎成一组,托盘50块捆扎成一组,缝管锚杆贮存时应注意防水,防腐蚀。

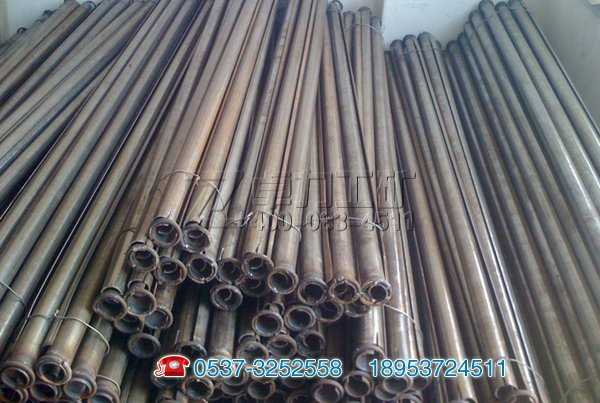

管缝式锚杆

缝管式摩擦锚杆
