水力膨胀管缝式锚杆说明书

水力膨胀式管子锚杆用于治理综采工作面片帮冒顶，亦可用于煤炭、冶金、水电、铁道、化工、军工的井巷施工，竖井工程、铁道隧道、石峒油库、水电工程、人防工程等方面的临时和永久性支护。

该水力膨胀管缝式锚杆是全长锚固，技术先进，能改善锚杆的力学性能，简化安装工艺，提高锚固质量。特别是在受强爆破震动及高地压大变形的地质围岩的巷道开拓工程中更能有效地控制围岩变形，维持巷道空间的稳定性。水力膨胀管缝式锚杆用于综采面治理片帮冒顶，比用化学加固煤岩体工艺简单，操作方便，安装速度快（一根不超过十秒钟），价格便宜，对环境无污染，是一种较理想的锚杆。

二、水力膨胀管缝式锚杆特点:
水力膨胀管缝式锚杆经广泛应用，显示了很强的生命历力，具有明显的技术经济效果，可以节约代用坑木，能提高采掘效率，降低成本，减轻工人劳动强度，它结构简单使用方便，安全可靠，在矿山巷道和地下工程的支护领域中占重要地位.

三、水力膨胀管缝式锚杆施工介绍

1.依据设计要求确定锚杆孔位，用钻机具打孔。

2.用压风吹净孔内岩粉。将杆体装上锚盘送入孔内。

3.把注液器套在锚杆注液嘴上。将15~20PA高压水注入锚杆内，胀起锚杆。
四、水力膨胀管缝式锚杆工作原理
水力膨胀管缝式锚杆广泛应用于各行业在松软破碎岩层及受强爆破振动及高地压大变形地质围岩巷道的支护，能有效地控制围岩变形，维持巷道空间的稳定性,通过在工作面煤壁或顶板上打孔，在钻孔插入水力膨胀式锚杆，利用支架液压系统的乳化液作为压力液，经操作阀、高压胶管、注液器注入锚杆内腔，使锚杆杆体膨胀，挤紧钻孔孔壁，锚固煤体，达到防止工作面片帮冒顶的目的。

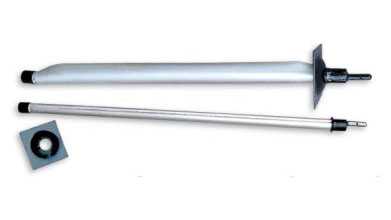

水力膨胀管缝式锚杆是将大于锚孔直径的无缝钢管轧制成小于锚孔直径的双层异形杆体,其一端焊上端套密封,另一端焊上带挡圈及注液嘴。使用时,把杆体推入锚孔中,然后注入压力25一30MPa的高压力水,使异形钢管锚杆膨胀变形,紧紧地镶嵌在锚孔的岩壁上。

五、水力膨胀管缝式锚杆承载原理

锚杆注水膨胀时，15MPa的高压水通过管壁作用于岩孔，使岩体发生变形，金属管壁随之产生塑性变形，镶嵌于岩体中，水力膨胀锚杆锚杆安装后立即承载，且承载能力大。

水力膨胀管缝式锚杆可根据客户需求定做,咨询热线：13181318406.
