组合式中空注浆锚杆说明书

组合式中空注浆锚杆|22、25中空组合锚杆


发布时间:2019-04-02 00:49:28人气:919
中空式组合注浆锚杆,组合式中空锚杆,22组合中空锚杆,中空锚杆图片,中空锚杆生产厂家

组合式中空注浆锚杆采用带排气装臵的Φ22组合中空锚杆,由于中空锚杆杆体经专门的连接段与实心锚杆杆体连接组合构成锚杆杆体。而且出浆通道就在连接段上,可以使材料的效能得到充分发挥,具有较大实施价值和社会经济效益。

一,中空锚杆的结构:

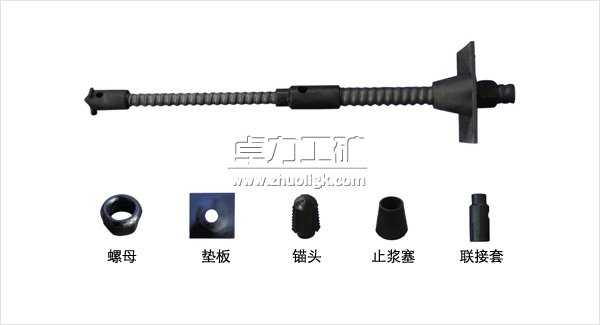

组合式中空注浆锚杆主要由螺母、垫板、止浆塞、中空锚杆杆体、注浆通道、出浆通道、排气通道、连接段、实心锚杆杆体、锚头和锚孔组成。
质量要求 
(1)组合锚杆体的内外表面不应有裂缝、折叠、轧折、离层、结疤和锈斑等缺陷,组合锚杆体内外表面的油污应清除; 
(2)中空锚杆体和连接套的外表面应热镀锌或覆环氧树脂涂层;
(3)排气管应采用无污染、耐腐蚀的热塑性塑料管材; 
(4)锚杆体标准长度及允许偏差应符合下列规定; 
(5)止浆塞和锚头应采用无污染、耐腐蚀的橡胶、塑料、金属或木材加工,止浆塞应满足不小于1MPa注浆压力的使用要求。锚头出浆口的内径不小于16mm。

二,中空锚杆特点:
◦中空设计,实现了注浆的功能。
◦注浆饱满,并可实现压力注浆。
◦杆体的居中性好,砂浆可以将锚杆体全长包裹 ,避免了锈蚀的可能性,达到长期支护的目的。
◦安装方便,不需现场加工螺纹,就可方便的安装垫板、螺母。
◦采用向上排气锚头,彻底解决了水平线以上中空注浆锚杆排气问题。

三,执行标准:
TB/T 3209-2008《中空锚杆技术条件》

四,卓力锚杆优势:
1. 锚杆的两部分由中空注浆锚杆体和22螺纹钢精加工组成,无需现场加工螺纹,连接方便,方便现场施工操作;
2. 充分利用组合部分的中空锚杆体,增大注浆通径,注浆锚固效果极好,无注浆盲区;
3. 解决了自进(钻)式锚杆的注浆排气难题。
4. 彻底解决了向上注浆问题,运用范围广泛;
5. 采用等材质中空锚杆体组合连接,没有强度薄弱区域,充分发挥中空锚杆全长等强的特点;

五、施工工艺 
组合中空注浆锚杆于B型断面拱部120°范围内设臵,采用C22(HRB400)组合中空注浆锚杆,L=2.5m间距1.2m(环向)×2.0m(纵向),梅花形布臵,锚杆设计抗拔力不低于80KN。

技术要求 
1.组合中空锚杆适用于拱部或锚孔向上倾斜的部位。
2.组合中空锚杆用于锚孔向下倾斜的部位时,锚孔俯角不应大于30°。
3.组合中空锚杆注浆时,水泥浆经中空锚杆体的中空内孔从连接套上的出浆口进入锚孔,锚孔内的水泥浆由外向里充盈,锚孔内的空气从排气管排出,注浆完成后,应立即安装堵头
4.组合锚杆体由中空锚杆体经连接套与钢筋连接组合而成,连接套上应设出浆口,直径不应小于16mm,并应按径向均匀布臵。 
5.连接套与中空锚杆体、钢筋间的连接应采用直螺纹机械连接,不应采用焊接。

组合中空锚杆
