隔热断桥铝合金窗说明书

隔热断桥铝合金窗|断桥隔热铝合金窗价格


发布时间:2014-11-10 05:35:08人气:473

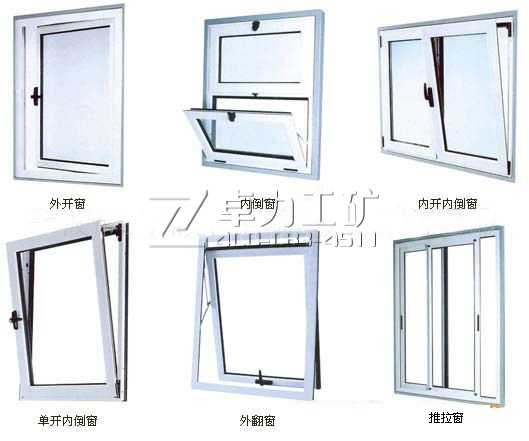

卓力工矿优质供应铝合金隔热断桥窗外开窗、外翻窗、内倒窗、内开内倒窗、单开内倒窗、推拉窗;
铝合金隔热断桥窗型号:G42/G50/M52/55/558型铝合金隔热断桥窗

铝合金隔热断桥窗系列是我公司独自研制开发的高档隔热断桥铝门窗系统,具有优良的隔热保温性能,隔声、水密、气密、抗风压等性能指标亦较佳。采用欧洲标准槽口设计,三腔结构(使整窗的性能更高);铝合金隔热断桥窗采用内平开开启方式,开启角度可在0度~90度之间任意调节,并配置了比利时“朗森”自然通风器,防雨:在雨天开启通风器通风,雨水不会侵入室内,解除您雨天忘记关窗雨水进入室内的烦恼;防盗:在夜间通风换气或家里无人时通风换气都不必担心盗贼进入;防虫:通风时蚊虫无法进入;安全:防止儿童爬窗不慎坠楼的危险发生;清洁维护简单;通风器为断热结构,关闭时不影响断热型材节能效果。本窗可配置19mm~26mm厚度的各类中空玻璃;型材可实现内外双色,兼顾了建筑与室内装修的需要。

铝合金隔热断桥窗-执行标准:
隔热标准:DIN EN ISO 10077-2
隔声标准:DIN EN ISO 140-3
防盗标准:DIN EN V1627
空气渗透性:DIN EN 12207
水密性: DIN EN 12207
抗风压:DIN EN 12210

卓力铝合金隔热断桥窗厂家
一、外框的宽度为55mm,外框与内扇采用梯级搭接设计,外观平整、美丽大方,造型豪华气派,整体采用流线型设计,极具立体装饰效果。
二、选用6系高精度钛镁铝合金,T5热处理,以达到强度与韧度的完美统一。
三、利用等压原理设计有结构的排水系统,配以三元乙丙等压腔胶条,耐气候老化,使整窗的水密性、气密性、保温性能达到最佳效果。
四、内扇内外凹陷外框中,使气密条隐藏于窗户中,在提高窗户性能同时,也能延长皮条的使用寿命。
五、采用超强尼龙隔热条,传热系数ko=2.7w(m2.k);,保证隔热型材具有足够的抗拉伸和抗剪切强度及抗御热变形能力,使整窗达到长效隔热、经久耐用。
六、铝合金隔热断桥窗扇组角采用不锈钢组角加强片,空心铝角码45度组角更为紧密牢固,误差小减少高低差.
七、25mm玻璃槽口,可装5-24mm厚的玻璃,采用中空玻璃5+9A+5或5+12A+5,隔热性能40db;可满足不地区的节能要求。
八、采用隐藏式合页,摩擦铰链自由选择,根据不同的建筑风格可实现多种开启方式:内开,内倒,外开;窗扇豪华,安全通风良好 ,配用圆弧和方形压线,美观大方且安装方便,又提高了平开窗合页的使用安全性。
九、精选优质五金配件,操作手柄人性化设计。方便灵活,美观舒适,坚固耐用。开启和锁紧灵活,经久耐用;并配有专用防风装置  采用多点锁密闭性能好; 每种产品,每一个使用动作都经过严格检验和测试,疲劳试验次数达3万次以上


铝合金隔热断桥窗-性能参数:
抗风压等级:依据设计要求,可达C5级
气密性能:最高可达4级
水密性能:最高可达9A级
隔声性能:可以达到35~45dB
隔热系数:平均2.2 W/m2·K
五金件的耐用性:可承载反复启闭达20000次以上
开启力度:8KN
铝合金隔热断桥窗安全性能:基本级,WK1级,WK2级,WK3级。
隔热型材,保温节能,内开结构可实现90度内开,上悬功能。
通过联动五金件和执手,窗扇关闭时固定在窗框上,防盗性能高、安全可靠。
简单操作联动执手,可使窗扇外面转到室内,可以方便快捷的清洗窗户外表面。
通过窗扇周围多点锁闭,提升了门窗的密封、保温效果。
优越的通风性,自然流通,为人们创造舒适的居住环境。

铝合金隔热断桥窗内开内倒窗特点内开内到窗将普通内开窗通过更换五金升级为欧式内开内倒窗,此种铝合金隔热断桥窗开启方便,用起来更是好用,尤其是内倒的功能,既能通风,又抗风,即节省室内空间,方便挂窗帘,又能很好的延长五金件的使用寿命。铝合金隔热断桥窗内开内倒窗是通过操作窗扇的执手手柄,带动五金件传动器的相应移动,使窗扇能向室内平开或向室内倾倒开启一定角度通风换气。


铝合金隔热断桥窗隔热原理:
是利用塑料型材(隔热性高于铝型材120倍)将室内外两层铝合金既隔开又紧密连接成一个整体,构成一种新的隔热节能型的断桥铝门窗。用这种型材做门窗,彻底解决了铝合金传导散热快、不符合节能要求的致命问题,同时采取一些新的结构配合形式,彻底解决了“铝合金推拉窗密封不严”的老大难问题。该产品两面为铝材,中间用塑料型材腔体做断热材料。铝合金隔热断桥窗这种创新结构设计,兼顾了塑料和铝合金两种材料的优势,同时满足装饰效果和门窗强度及耐老性能的多种要求。超级断桥铝塑型材可实现门窗的三道密封结构,合理分离水汽腔,成功实现气水等压平衡,显著提高门窗的水密性和气密性。这种窗的气密性比任何铝、塑窗都好,能保证风沙大的地区室内窗台和地板无灰尘;能保证在高速公路两侧50米内的居民不受噪音干扰,其性能接近平开窗。这种窗将铝、塑两种窗的优点集于一身,去除了它们各自的缺点,从而成为用户理想的选择。这种窗的综合使用效果大大优于普通铝、塑复合窗,甚至比双层铝推拉窗效果好,具有很高的性价比,从这个意义来说,且使用这种窗能节约采暖费和空调电费达50%,3年的节能费用足以弥补前期的投资。

铝合金隔热断桥窗-产品特性
隔热功能
选择断桥铝门窗适合在朝阳的地方,也可以打造一套自己喜欢的阳光房,在这样的情况下选择断桥铝形式的门窗,价格方面比较实惠功能也非常的好,所以通过这样的形式来对你买断桥铝门窗考虑的时候知道断桥铝具有哪些性能。
断桥铝是根据性能方面一一介绍的一种。所以功能方面也是比较非常不错的效果。
具有耐冲击功能,由于铝塑复合型材的外表面为铝合金的形式,因此它具有比塑钢型材的耐冲击性强大的很多,所以在这方面的形式也是相当不错的一种吧。所以慢慢的在这样的情况下表现的也是相当不错的一种效果。
断桥铝具有防火性好,铝合金为金属材料,不燃烧。所以选择这样的效果也是相当不错的一种,防盗性也是非常好的铝塑复合窗,配置优良五金配件及高级装饰锁,使盗贼束手无策,免维护:铝塑复合型材不易受酸碱侵蚀,不会变黄褪色,几乎不必保养。颜色多样:可供客户自由选择。具有很好的密封性,真正做到了冬暖夏凉。
如果按照这样的效果的话,断桥铝门窗的功能方面的效果也是相当不错的一种,所以在这方面体现出来的情况也是非常好的一种,这就是断桥铝门窗的形式。
节能效果
为什么断桥铝门窗保温,断桥铝门窗保温效果好吗,断桥铝门窗节能效果好吗?  断桥铝门窗型材是由铝合金型材和热塑性混合材料隔热条组合而成,滚压式隔热铝合金型材是以隔热性能好的高密度聚酰胺PA66胶条或聚氯乙烯硬质塑料胶条经穿条滚压加工,使铝塑连成一体。发泡式隔热铝型材是利用隔热条把内,外层铝型材连接嵌装成一体,在形成的隔热腔内填充聚氨酯泡沫,成为隔热铝合金型材"冷桥",达到保温,节能的功效。

节能性
25mm玻璃槽口,可装5-24mm厚的玻璃,以获得优于传统系数的K值可满足不同地区的节能需求。节能性实际测试值:K= 2.8W/m2K
抗震性
采用6系钛镁铝合金挤型,并精选五金配件组合,牢固紧密。铝窗对边长度误差小于2mm,内外框均以无磁性不锈钢螺丝锁牢,接缝紧密,铝料抗震强度达7级,能抗强震不变形。
抗风压性
铝合金隔热断桥窗采用内框钩料、双空心设计,可承受超高风压,可以应用在高层建筑、沿海地区、空旷地区,气密性外框与内框采用平型设计,配以气密胶条,密不透风,确保室内的冷/暖能耗最小。实际测试数值:q=0.3/m3(m.h)
水密性
全新的设计理念,更合理的无缝式双层胶条密封设计,使整窗的水密性达到最佳。多重阻水条、气密条设计,使窗成为一个严密的整体保护,实际测试数值:400(pa)
隔音性
内框紧贴外框气密胶条,达到绝佳的隔音效果。中空玻璃窗实际测试数值:RW=33dB/5000HZ
防火性好
铝合金为金属材料,不燃烧。
免维护
铝塑复合型材不易受酸碱侵蚀,不会变黄褪色,几乎不必保养。

性能比拼
1.采用标准的欧式门窗系统,配件通用,可有多种选择;
2.本系列可制作固定窗、外平开窗、外上悬窗、内平开窗、内开内倒窗、内倒窗;
3.本系列根据工程需要,可利用拼接料、转角料组合成其他形式的固定窗、带窗、条窗或门连窗;
4.窗框设有排水孔,并配有装饰盒;
5.本系列窗型材通用性好,方便个门窗生产厂家备料;
6.隔热材料采用优质尼龙PA66GF25隔热条,传热系数小,保温性能优异;
7.外形美观,结构合理;
8.工艺简单,组装方便。
对喷涂方式相对而言,断桥铝门窗有粉末喷涂、阳极氧化、电泳涂装、木纹转印处理等多种表面处理技术,其表面颜色选择余地大,有白、绿等多种颜色及木纹、花岗岩等多种表面颜色。
对于色彩来说,塑料门窗单一的白色是一个巨大的缺陷,不能满足丰硕多彩的各类建筑外墙装饰需要。据资料先容,对塑料的静电消防,可在其表面涂抹含有季胺盐的防静电油剂,能吸附空气中的水份,增加导电率。
防火性能来说,难燃性的pvc塑料门窗的防火机能相对于可燃的木门窗是比较好,但与非燃烧性的断桥铝门窗比拟是差的。
保温性能比较:断桥铝合金的保温机能不如塑钢门窗好,而铝合金窗的框扇占整窗面积比塑钢门窗小10%左右,再者铝门窗框扇型材也不是实心的,且空心铝型材壁厚(实际热桥)比塑料型材壁厚又小40%左右。
塑钢门窗因为材质强度和钢性低,它的抗风压和水密机能要比断桥铝门窗低不少塑钢门窗因为框、扇构件是焊接的,所以它的气密性应比螺丝连接的断桥铝门窗略好一些,但铝合金门窗型材尺寸精度较高,框、扇配合较严密。
塑钢门窗的采光机能比断桥铝门窗差,其框扇构件遮光面积比铝合金门窗大10%左右,视野和装饰效果较差,不利于建筑照明节能降耗。关于门窗的防火机能:钢门窗和铝门窗相对较好,塑料门窗和木门窗相对较差。而且,因为塑钢门窗的衬钢并未在其型材内腔角部连接成完整的框架体系,窗框、扇四角及丁字节点的塑料焊接角强度比较低。断桥铝门窗与塑钢门窗的缝隙密封水平基本一致,其隔声机能也是基本一致。

断桥铝门窗价格如何计算?
断桥铝门窗如今使用的越来越广泛,由于断桥铝门窗具有隔音、隔热、保温、密封性能优越而成为节能门窗的首选门窗产品,计算断桥铝门窗的公式是:
断桥铝门窗总价=断桥铝单价*总平米数+五金件使用套数*单价+隐形纱窗个数*单价+阳台转角*单价
断桥铝门窗价格包含了:横梁费用180元/米,立柱费用,拼位费用,防水胶费用10元/米等等辅料费用。
这就是断桥铝门窗的计算公式,很简单的公式,只要您有自家的平米数量您就能很准确的知道自家封阳台需要多少费用了。
断桥铝门窗价格生产成本是多少?就拿凤铝断桥铝来说吧,一吨白色凤铝断桥铝进价2.6万元,能加工100平米平开窗,合算下来是260元每平米,还有5+12+5的中空浮法玻璃是60元每平米,加上皮条、玻璃胶20元每平米, 还有生产制作25元每平米,这样下来基本的成本就是365元每平米,还不包括公司员工工资,安装费用,运输费用等企业日常运转成本, 所有品牌断桥铝的销售价最低也要在400元每平米才能维持工厂正常运转。
断桥铝门窗价格市场很乱,同一个品牌同一个型号会有很大的起伏价格,有的商家报价200多元每平米,300多元每平米,那这个价格能买到品牌断桥铝,我想从成本上分析是不可能的,一种可能就是商家以次充好,使用假冒产品,二就是低价格陷阱,先以低价吸引客户,最后加横梁、防水等等一系列杂七杂八的费用,最后平均价格就有肯可能超过700-800元以上每平米 ,所有我们再选购断桥铝门窗的实惠不能只看单价,还需要看看辅料费用,综合比较,还应该从企业的实力,厂家信誉,售后服务,安装水平等等方面来考虑厂家。

隔热断桥铝合金门窗-安装
⑴安装程序:
窗框就位→框固定→填塞缝隙→安五金配件→安玻璃→打胶、清理。
⑵施工要点:
a、各楼层窗框安装时均应横向、竖向拉通线,各层水平一致,上下顺直。
b、窗框与墙体固定时,先固定上框,后固定边框,采用塑料膨胀螺栓固定。
c、框与洞口之间的伸缩缝内腔均采用闭孔泡沫塑料,发泡剂等弹性材料填塞,表面用密封胶密封。
⑶、断热铝合金门窗安装工艺:
A、门窗安装必须牢固,预埋件的数量、位置、埋设连接方法必须符合设计要求,用于固定每根增强型钢的紧固件不得小于3个,其间距应不大于300mm,距型钢端头应不大于100mm;增强型钢、紧固件及五金件除不锈钢外,其表面均应经耐腐蚀镀膜处理。
B、门窗及玻璃的安装应在墙体湿作业法完工且硬化后进行,门窗应采用预留洞口法预留洞口法安装;当门窗安装时,其环境温度不宜低于5℃;
C、窗与墙体固定时,应先固定上框,后固定边框:
混凝土洞口应采用射钉或塑料膨胀螺栓固定;
砖墙洞口应采用塑料膨胀螺栓固定,并不得固定在砖缝处;
设有预埋铁件的洞应采用焊接的方法固定,或先在预埋件上按紧固件规格打基孔,然后用紧固件固定;
d、安装组合窗时,给合窗的洞口应拼樘料的对应位置设预埋件或预留洞口。拼樘料与洞口的连接: 拼樘料与混凝土过梁或柱子的连接应设预埋铁件,采用焊接的方法固定,或在预埋件上按紧固件打基孔,然后用紧固件固定; 拼樘料与砖墙连接时,应先将拼樘料两端插入预留洞口中,然后用C20细石砼浇灌固定;
应将两窗框与拼樘料卡接,卡接后用紧固件双向拧紧,其间距应≤400mm。紧固件端头及拼樘料与窗杠间的颖隙采用密封条进行密封处理;
e、当门窗采用预埋木砖法与墙体连接时,木砖应进行防腐处理;
f、窗框与洞口之间的伸缩缝内腔应采用闭孔泡沫塑料、发泡聚苯乙燃等弹性材料分层填塞,表面用密封胶密封。对保温、隔声要求较高的工程,应采用相应的隔热、隔声材料填塞。
g、门窗表面洁净,无划痕,碰伤、无锈蚀;涂胶表面光滑,平整、厚度均匀,无气孔;严禁在门窗框、扇、梃上安装脚手架或悬挂重物,并严禁蹬踩窗框、窗扇或窗梃;门窗表面如沾有油污等,宜用水溶性洗涂剂清洗,忌用粗糙或腐
如何清洁断桥铝推拉窗?
⒈断桥铝推拉门的边框多为金属材料,日常清洁时用干的纯棉抹布擦拭即可。若用水清洁,应该尽量拧干抹布,以免金属表面损坏,影响美观;
⒉断桥铝底轨容易积存浮尘,它直接影响底轮的滑动,从而影响推拉门的使用寿命,因而平时要注意经常使用吸尘器清除底轨浮尘,边角处用抹布蘸水清洁,同时注意用不掉毛的纯棉布擦干。
⒊ 断桥铝推拉门门板多为玻璃或高密度板。对于玻璃门板,平日经常用干抹布擦拭即可,每隔一段时间,用稀释过的中性洗涤剂或玻璃专用洗涤剂,然后用干的纯棉、不掉毛的抹布擦干;对于高密度板,不宜用一般洗涤剂擦洗,经常用干的纯棉抹布擦拭即可,如果用水清洁,注意一定要用干的纯棉抹布擦干。

卓力主要产品有建筑门窗型材、工业铝型材、汽车装潢型材、各种规格的散热器类产品为多家内资、外资IT企业成功配套,取得了客户们的认可。 公司致力于市场新品开发,引进了国外先进工艺和生产线,生产环保节能的隔热浇注门窗型材、为中高层建筑提供最佳的首选产品。





卓力工矿是国内知名隔热断桥铝合金窗生产厂家,有丰富的经验为客户提供高品质的隔热断桥铝合金窗及完善的售后服务,如果您想了解最新隔热断桥铝合金窗价格或者更详细信息,欢迎拨打服务热线:13280082001 18605374511.或者联系在线客服: 点击这里、立刻咨询;我们携程为您服务!

常见问题:隔热断桥铝合金窗发货时间? 隔热断桥铝合金窗售后保障? 隔热断桥铝合金窗订货需要提供什么信息?


产品标签:隔热断桥铝合金窗| 断桥隔热铝合金窗价格
