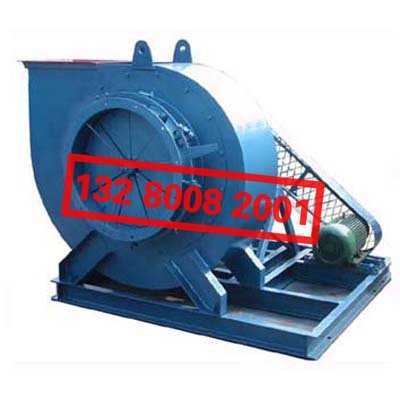

Y8-39/Y9-38型锅炉引风机说明书

Y8-39/Y9-38型锅炉引风机 - 离心风机用途

Y8-39/Y9-38两系列锅炉引风机（离心风机)，是为了使用工业锅炉在变工况运行时，引风机能在高效区工作，达到节能目地而设计的。

适于配有省煤器（予热器）和消烟除尘装置，是由原机械工业部风机节能组组织全国风机行业联合设计，国家经委和机械工业部推使用的高效节能产品，具有效率高、噪音低、性能曲线平坦、高效区宽广的特点。5～35吨/时的工业锅炉选用，心进气条件相似、性能又相适应者均可选用，但最高温度不得超过250℃。
在引风机前必须加装除尘效率不低85％除尘装置，以降低进入风机的烟气含尘量，不但可以减少烟气对环境的污染，而且且降低了烟尘对风机的磨损，有利于延长风机的寿命。

Y8-39、Y9-38型锅炉离心引风机 - 风机型式

当前工业锅炉系列较多，燃用煤质优劣悬殊，配用的除尘器、省煤器阻力不一，所需的引风机的风量、风压差异较大，考虑到风机的经济性和适用性，故提供Y8-39和Y9-38型两个系列风机供用户选用。机号相同的两个系列风机的连接与安装尺寸均相同。
1、Y8-39/Y9-38为单吸入式，机号有№4、4.5、5、5.6、6.3、7.1、8、10、11.2、12.5、14、16等十二种。
2、Y8-39/Y9-38可制成顺时针旋转（右旋）和逆时针旋转（左旋）二种型式。
3、Y8-39/Y9-38的出口位置以机壳的出口角度表示。不论“左”“右”旋风机均可制成0°、45°、90°、135°、180°、225°六种角度。

Y8-39、Y9-38型锅炉离心引风机 - 结构特点

风机由叶轮、机壳、进风口、传动组、调节门等部件组成；
1、叶轮---材料为16Mn,长短相间前成弯曲叶片，叶轮 成型后经静动平衡校正，因此运行平稳可靠。
2、机壳---用钢板焊接成蜗形整体。在蜗板上开有清灰门，以便清除叶片和机壳内的积灰，保证叶轮的平衡性和气动性能。
3、进风口--进风口为收敛式整体结构，用螺栓与前盖板组固定。4、传动组-- 由主轴，水冷轴承箱、联轴器组成。
主轴由优质钢制成，采用滚动轴承，轴承箱有整体式和剖分式两种形式。No.4-6.3采用整体式轴承箱，No.7.1-16采用剖分式轴承箱。
5、调节门--用以调节风机流量大小的装置。
