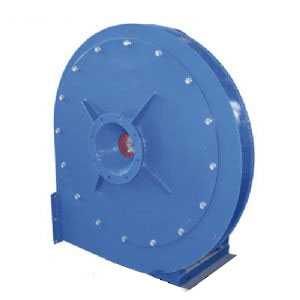

9-12型高压离心风机说明书

9-12型高压离心风机|高压离心风机厂家


发布时间:2017-12-23 07:03:30人气:318
9-12型高压离心风机 - 风机用途
9-12型高压离心风机是与熔化率为1、2、3、5、7t/h化铁炉配套的专用风机,也可作为各种熔炉、锻冶炉鼓风和输送无腐蚀性、不自燃、不含粘性物质之气体,其它性能相近者亦可选用,但输送介质的温度不得超过80℃,介质中所含尘土及硬质颗粒物不大于150mg/m³。

9-12型高压离心风机 - 风机型式
1).9-12型高压离心通风机均为单吸入,9-12型高压离心风机我公司设计机号有№ 6.8A、7.1A、7.4D、7.7A、8D、9D六个机号。
2).9-12型风机机壳制成顺时针旋转或逆时针旋转两种型式。
3).风机的出口位置以机壳的出口角度表示,“顺”、“逆”风机机壳制成0度、90度、180度。

9-12型高压离心风机 - 结构特点
风机主要由叶轮、机壳、进风口、传动组、密封件、机座等组成。
1).叶轮:叶轮按新的高效前向风机理论设计,叶轮成形后,经静、动平衡校正,故运转平稳。
2).机壳:用普通钢板焊接成蜗形壳整体。
3).进风口:做成收敛式流线型的整体结构,用螺栓固定在前盖板上。
4).传动组:由主轴、轴承箱、联轴器等组成。主轴由优质钢制成,轴承箱整体结构。采用滚动轴承,滚动轴承用润滑脂润滑。

9-12型高压离心风机 - 性能参数
机号 转速
r / min
全 压
Pa
流量
m3/h
电   动 机
9-12 6.8
2930
11590-11740
1700-4460
型号
功率
KW
Y160M2-2Y180M-2
15-22
9-12 7.1
2900
12347-12739
2074-4990
Y160M2-2
Y200L1-2
15-30
9-12 7.4D
2900
13416-13465
2349-6315
Y160M2-2
Y225M-2
15-45
9-12 7.7D
2930
14543-14583
2349-6315
Y180M-2
Y225M-2
22-45
9-12 8D
2950
16216-16729
2996-7133
Y200L1-2
Y250M-2
30-55
9-12 9D
2970
20803-21719
4295-9039
Y225M-2
Y280M-2
45-90
9-12型高压离心风机


卓力工矿是国内知名9-12型高压离心风机生产厂家,有丰富的经验为客户提供高品质的9-12型高压离心风机及完善的售后服务,如果您想了解最新9-12型高压离心风机价格或者更详细信息,欢迎拨打服务热线:13280082001 18605374511.或者联系在线客服: 点击这里、立刻咨询;我们携程为您服务!

常见问题:9-12型高压离心风机发货时间? 9-12型高压离心风机售后保障? 9-12型高压离心风机订货需要提供什么信息?


产品标签:9-12型高压离心风机| 高压离心风机厂家
