5-29型高压离心风机说明书

5-29型高压离心风机|高压离心风机厂家


发布时间:2017-12-22 07:29:14人气:316
用途
5-29型高压离心风机用以输送不含有粘性物质的气体。尤其适用于棉绒加工输送,亦可用于冲天炉吹炼。输送介质的温度,一般不超过80℃。介质中所含尘土及硬质结颗粒不大于150mg/m3。
方式
1、5-29型高压离心风机为单吸入,机号有No5.5、6.5、7.5、8.5等4种机号。
2、5-29型高压离心风机可制成右转和左转两种形式,从电动机端正视,叶轮按顺时针方向旋转称右旋风机,以“右”表示;按逆时针方向旋转称左旋风机,以“左”表示。
3、风机的出口位置,以机壳的出口角度表示,“左”、“右”均可制成0、45、90、135、180、225共六种角度。
4、本类型风机的传动方式为A、C式两种。
结构特征
5-29型高压离心风机 C式风机中,主要由叶轮、机壳、进风口、传动部分、支架等组成;A式风机中,风机和电动机直接连接。
1、叶轮:由12片后向,锥形,单园弧等厚叶片,叶片和前盘、后盘三者焊接,中盘和后盘采用铆接,叶轮制造完成后静、动平衡校正、空气动力性能良好,效率高,运转平稳、安全可靠。
2、进风口:是装于风机的侧面的整体焊接件,与轴向平行的截面为前锥形后接曲线状,能使气体损失小的顺利进入叶轮。
3、机壳:用普通钢板焊接成蜗形壳的整体。
4、传动部分:由主轴、轴承箱、皮带轮等组成。主轴由优质碳钢制成,在灰铁铸件的轴承箱内装有滚动轴承,以支承叶轮并使其安全运转。
5、支架:可能普通角钢和钢板焊接而成,以使其可靠的支承风机与地基基础连接。

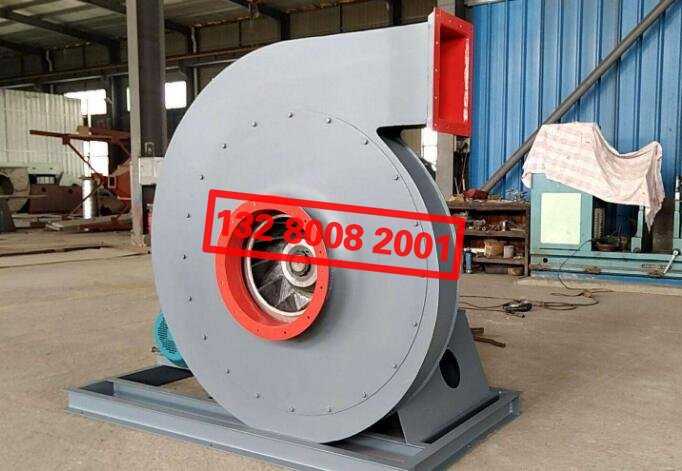

5-29型高压离心风机


卓力工矿是国内知名5-29型高压离心风机生产厂家,有丰富的经验为客户提供高品质的5-29型高压离心风机及完善的售后服务,如果您想了解最新5-29型高压离心风机价格或者更详细信息,欢迎拨打服务热线:13280082001 18605374511.或者联系在线客服: 点击这里、立刻咨询;我们携程为您服务!

常见问题:5-29型高压离心风机发货时间? 5-29型高压离心风机售后保障? 5-29型高压离心风机订货需要提供什么信息?
