转子流量计·浮子流量计说明书

转子流量计·浮子流量计|转子流量计型号


发布时间:2018-04-03 01:44:49人气:608
转子流量计是根据节流原理测量流体流量的,但是它是改变流体的流通面积来保持转子上下的差压恒定,故又称为变流通面积恒差压流量计,也称为浮子流量计。

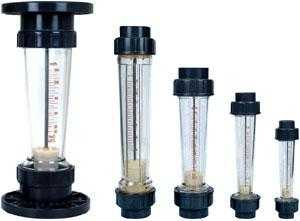

在一根由下向上扩大的垂直锥管中 , 圆形横截面的浮子的重力是由液体动力承受的 , 浮子可以在锥管内自由地上升和下降。在流速和浮力作用下上下运动,与浮子重量平衡后,通过磁耦合传到与刻度盘指示流量。一般分为玻璃和金属转子流量计。金属转子流量计是工业上最常用的,对于小管径腐蚀性介质通常用玻璃材质,由于玻璃材质的本身易碎性,关键的控制点也有用全钛材等贵重金属为材质的转子流量计。
转子流量计是基于浮子位置测量的一种变面积流量仪表.采用全金属结构,Modular概念设计,其压损小,量程比大(10:1),安装维护方便,可广泛用于复杂,恶劣环境及各种介质条件的流量测量与过程控制中。

特点
转子流量计是工业上和实验室最常用的一种流量计。它具有结构简单、直观、压力损失小、维修方便等特点。转子流量计适用于测量通过管道直 径D<150mm的小流量,也可以测量腐蚀性介质的流量。使用时流量计必须安装在垂直走向的管段上,流体介质自下而上地通过转子流量计。

结构
金属管浮子流量计主要由三大部分组成
a、指示器(智能型指示器,就地指示器)
b、浮子
c、锥形测量室

工作原理
转子流量计由两个部件组成,转子流量计一件是从下向上逐渐扩大的锥形管;转子流量计另一件是置于锥形管中且可以沿管的中心线上下自由移动的转子。转子流量计当测量流体的流量时,被测流体从锥形管下端流入,流体的流动冲击着转子,并对它产生一个作用力(这个力的大小随流量大小而变化);当流量足够大时,所产生的作用力将转子托起,并使之升高。同时,被测流体流经转子与锥形管壁间的环形断面,这时作用在转子上的力有三个:流体对转子的动压力、转子在流体中的浮力和转子自身的重力。 流量计垂直安装时,转子重心与锥管管轴会相重合,作用在转子上的三个力都沿平行于管轴的方向。当这三个力达到平衡时,转子就平稳地浮在锥管内某一位置上。对于给定的转子流量计,转子大小和形状己经确定,因此它在流体中的浮力和自身重力都是已知是常量,唯有流体对浮子的动压力是随来流流速的大小而变化的。因此当来流流速变大或变小时,转子将作向上或向下的移动,相应位置的流动截面积也发生变化,直到流速变成平衡时对应的速度,转子就在新的位置上稳定。对于一台给定的转子流量计,转子在锥管中的位置与流体流经锥管的流量的大小成一一对应关系。
为了使转子在在锥形管的中心线上下移动时不碰到管壁,通常采用两种方法:一种是在转子中心装有一根导向芯棒,以保持转子在锥形管的中心线作上下运动,另一种是在转子圆盘边缘开有一道道斜槽,当流体自下而上流过转子时,一面绕过转子,同时又穿过斜槽产生一反推力,使转子绕中心线不停地旋转,就可保持转子在工作时不致碰到管壁。转子流量计的转子材料可用不锈钢、铝、青铜等制成。

技术优势
依靠压损小,检测范围大的优势,变成了工业控制中非常常用的一种流量测量仪表,它不仅使用方便,还有兼容性强等优势。特别适宜低流速小流量的介质流量测量。转子流量计有就地显示型和智能远传型,带有指针显示,瞬时流量,累积流量,液晶显示,上下限报警输出,累积脉冲输出,标准的二线制4-20mA电流输出等多种形式,为用户提供了非常广阔的选择空间。另外该仪表采用高质量的MCU微处理系统,保证了转子流量计在各种应用场所的优良性能。
多年来转子流量计的各种优良性能和可靠性,以及较好的性能价格比广泛受到了石化、钢铁、电力、冶金、轻工等行业的青睐。
1.适用于小管径和低流速
2.工作可靠、维护量小、寿命长
3.对于下游直管段要求不高
4.有较宽的流量范围度10:1
5.就地型指针指示接近于线性
6.智能型指示器带有LCD液晶显示,可显示瞬时、累积流量,还可输出脉冲、输出报警
7.带有温度补偿
8.有就地型、远传型、夹套型、水平型、防爆型、耐腐型等

测量方法
将衔接上透明的水管,用水柱高坐压力,用高灵敏度数字万用表测量电压,传感器接上12v电压。记录数据。如成线性关系,则表示性能稳定,可以使用。差压式压力传感器通过气管被连在两取压管上。当有液体流过导液管时,输入管与输出管之间会产生的压力差,输入管压力大于输出管的压力。由差压式传感器检测这个压力差,并转换成电压信号。
转子流量计的调试期故障调试期待故障一般出现在仪表安装调试阶段,一经排除,在以后相同条件下一般不会再出现。常见的调试期故障一般由安装不妥、环境干扰以及流体特性影响等原因引起。输出信号亦会有一定程度波动。两种或两种以上液体作管道混合工艺时,若两种液体电导率(或各自与电极间电位)有差异,在混合未均匀前即进入流量传感器进行流量测量,输出信号亦会产生波动。传感器可以水平和垂直安装,但是应该确保避免沉积物和气泡对测量电极的影响,电极轴向保持水平为好。垂直安装时,流体应自下而上流动。传感器不能安装在管道的最高位置,这个位置容易积聚气泡。

测量范围
耐腐型通径DN(mm)
普通型通径DN(mm)
流 量 范 围
最大压力损失
空气m/h 20℃0.101325 MPa
水L/h 20℃
空气(kPa)
水(kPa)
15
15
0.07~0.7
2.5~25
7.1
6.5
0.11~1.1
4.0~40
7.2
6.5
0.18~1.8
6.0~60
7.3
6.6
0.28~2.8
10~100
7.5
6.6
0.40~4.0
16~160
8.0
6.8
0.70~7.0
25~250
10.8
7.2
1.00~10
40~400
10
8.6
25
1.60~16
60~600
14
11.1
25
3.00~30
100~1000
7.7
7
4.50~45
160~1600
8.8
8
7.00~70
250~2500
12
10.8
50
11~110
400~4000
19
15.8
50
18~180
600~6000
8.6
8.1
25~250
1000~10000
10.4
11
80
40~400
1600~16000
15.6
17
80
75~750
2500~25000

8.1
100
100~1000
4000~40000

9.5
100
150~1500
6000~60000

10
150
125

8000~80000


10000~100000


150

15000~150000


转子流量计
