旋涡流量计是利用流体旋涡的进动现象，采用压电晶体作传感元件，结合微机技术设计而成,具有功能强、流量范围宽、操作维修简单,安装使用方便等优点,主要技术指标达到国外同类产品先进水平。

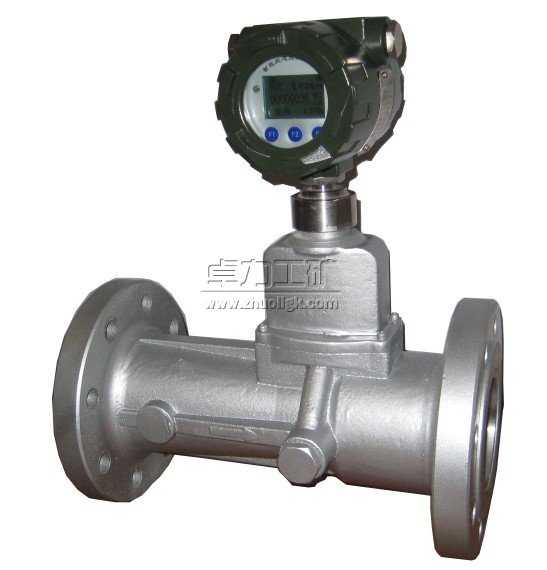

HD-LUX智能型流量计集流量计、微电脑、压力、温度传感器于一体，采用内置式结构，使结构更紧凑，可直接测量流体的流量、压力和温度，并自动实时跟踪补偿和压缩因子修正；LUX采用双检测技术有效地提高了信号检测强度，成功得抑制了由管线振动引起的干扰。
主要用途
旋进旋涡流量计广泛应用于石油、化工、电力、冶金、城市供气等行业测量各种气体流量，是目前油田和城市天然气输配计量和贸易计量的首选产品。
产品分类
旋进旋涡流量计是采用先进的微处理技术,具有功能强,流量范围宽,操作维修简单,安装使用方便等优点,主要技术指标达到国外同类产品的先进水平的新型气体流量仪表。
由于旋进旋涡流量计的独特性，使得其在发展过程中必须不断的适应机械制造水平的发展，所以旋进旋涡流量计根据其测量对象的不同，分为“智能型旋进旋涡流量计”和“蒸汽型旋进旋涡流量计”。
智能旋进旋涡气体流量计采用先进的微处理技术，具有功能强、流量范围宽、操作维修简单，安装使用方便等优点，主要技术指标达到国外同类产品的先进水平。可广泛应用于石油、化工、电力、冶金、煤炭等行业各种气体的计量。
蒸汽型旋进旋涡流量计采用先进的双探头旋进式流量传感器技术，抗干扰能力强，精确度高、无机械转动部件，不易腐蚀，结构紧凑，可靠性高、稳定性好，维修量小。
智能型旋进旋涡流量计可以测量各种气体，而蒸汽型旋进旋涡流量计则只能测量蒸汽。
工作原理
在流体管道中，垂直插入—个柱形阻挡物，在其后部（相对于流体流向）两侧就会交替地产生旋涡。随着流体向下游流动形成旋涡列，我们称之为卡门涡街。我们把产生旋涡的柱形阻挡物定义为旋涡发生体，实验证明，在一定条件下旋涡的分离频率与流体的流速成线性关系。因而，只要检测出旋涡分离的频率，即可计算出管道内流体的流速或流量。
流量传感器壳体剖面的型线类似文丘利管的型线，两头大中间小，入口侧的收缩段内有一组强制产生旋涡的导流叶片，出口侧有一个消除旋涡流的整流栅，使流体恢复轴向流动。当流体流入流量流量传感器时，入口处的导流叶片迫使轴向流动的流体旋转，并在收缩段内由于流体的加速流动使旋转流的中心产生旋涡流。这时，随着管截面的缩小，旋涡流集中在中心轴上，当旋涡流体进入扩散段时，由于流速减慢，旋转流体受到回流的作用，开始作二次旋转，旋涡流出现转折点（在这一点上流体的轴向速度分量为零），形成旋涡进动现象，故称旋进旋涡。检测元件测得该进动频率信号后，由二次仪表显示出流量总量、温度、压力等。
组成
旋进旋涡流量计由传感器和转换显示仪组成。
1、传感器包括旋涡发生器、检测元件、整流器和壳体。
旋涡发生器由特定螺旋形叶片组成，它固定在壳体收缩段前端，强迫流体产生强烈的旋涡流。
检测元件安装在靠近扩张管的喉部，用热敏、压电、应变、电容或光纤等检测元件可测出旋涡进动的频率信号。
整流器固定在流量计表体出口，其作用是消除旋涡流，以减小下游流态对仪表测量的影响。
壳体设计成一定形状的流道，使旋涡形成，固定和保护安装在内部的零部件，并通过法兰与管道相连接。
2、转换显示仪
由压电传感器检测到的微弱电压信号经过放大、滤波、整形后，变成频率与流量成正比的脉冲信号，然后由显示仪计数显示。显示仪配有外输接口，输出各种信号。对测量的气体介质可进行温度和压力的补偿，转换为标准状况下的体积流量，并显示。
主要特点
1．内置式压力、温度、流量传感器，安全性能高,结构紧凑，外形美观。
2．就地显示温度、压力、瞬时流量和累积流量。
3．采用新型信号处理放大器和独特的滤波技术，有效地剔除了压力波动和管道振动所产生的干扰信号，大大提高了流量计的抗干扰能力，使小流量具有出色的稳定性。
4． 特有时间显示及实时数据存储之功能，无论什么情况，都能保证内部数据不会丢失,可永久性保存。
5．整机功耗极低,能凭内电池长期供电运行,是理想的无需外电源就地显示仪表。
6．防盗功能可靠，具有密码保护,防止参数改动。
7．表头可180度随意旋转，安装方便。
● 无机械可动部件，耐腐蚀，稳定可靠，寿命长，长期运行无需维护；
● 采用先进的电脑芯片，集成度高，体积小，性能好，整机功能强；
● 采用专用显示屏，显示位数多，可直接显示工作状态下的体积流量、标准状态下的体积流量、总量，以及介质压力、温度等参数。
● 采用EEPROM技术，各参数设置方便，并可保存400组流量数据；
● 脉冲、模拟信号输出，并具有RS485接口；
● 采用专用MODEM，通过电话网络可实现计算机远程集中管理。
使用环境条件
环境温度：-30℃～+55℃
相对湿度：5%～95%
大气压力：86KPa～106KPa
工作条件
介质温度范围：-20℃～+70℃
公称压力：1.6、2.5、4.0 、6.3MPa
应用场合
发电及热电联产、供热行业；
航空、航天、造船、核能及兵器行业；
机械、冶金、煤矿及汽车制造行业；
石油、化工行业；
医药、食品及烟洒制造行业；
森工、农垦及轻工行业等。
技术参数
| 序号 | 项 目 | 主要性能指标 | ||||||||
| 1 |
公称通径 DN(mm) |
20 | 25 | 32 | 50 | 80 | 100 | 150 | 200 | |
| 2 |
流量范围
(m3／h)
|
1.2～10 | 2.5～30 | 4.5～60 | 10～150 | 28～400 | 50～800 | 150～2250 | 360～3600 | |
| 3 | 准确度等级 | 1.0级；1.5级(其相应的基本误差限为± 1.0%； ±1.5%) | ||||||||
| 4 | 重复性(%) | <基本误差限的1/3 | ||||||||
| 5 | 过流量能力 | 最大流量的1倍 | ||||||||
| 6 | 工作压力(MPa) | PN1.6、2.5、4.0、6.4 | ||||||||
| 7 | 介质温度(℃) | －30～70 | ||||||||
| 8 | 压力损失(MPa) | △P=ρ／1.205 ×△PN | ||||||||
| 9 |
输出信号 方式 |
脉冲：低电平＜0．7V ；高电平VD—1V(VD一外供电电压) 模拟：4mA—20mA RS 485通讯接口 |
||||||||
| 10 | 表体材料 | 铝合金、不锈钢(>2.5MPa) | ||||||||
| 11 | 适用介质 | 气体 | ||||||||
| 12 | 环境条件 | 温度：-30℃～55℃ 湿度：5%～95% 大气压力：86 kPa～106kPa | ||||||||
| 13 |
供电方式 及功耗 |
普通型 内供电3VDC功耗＜80μA 外供电6～24V DC功耗＜20mA |
智能型(压温一体化) 内供电3.6VDC功耗<200μA 外供电12～24V DC功耗<100mA |
|||||||
| 14 | 防爆等级 | 防爆标志：ExdⅡBT4；ExibⅡBT6(LUY-B1) | ||||||||
| 15 | 执行标准 |
产品标准： Q／FM 01-2002《LUY系列旋进旋涡流量计》 检定规程：JJG 198-1994《速度式流量计检定规程》 |
||||||||
旋进旋涡流量计外形尺寸图
| 公称通径DN(mm) | 公称压力(MPa) | 外形尺寸(mm) | 表体材质 | 重量(kg) | ||
| 表体长度A | 高度H | 不锈钢 | 铝合金 | |||
| 20(15) | 1.6/2.5/4.0 | 160 | 360 | √ | √ | 6 |
| 6.3/10/16 | 160 | 365 | √ | 8 | ||
| 25 | 1.6/2.5/4.0 | 180 | 367 | √ | √ | 7 |
| 6.3/10/16 | 180 | 378 | √ | 10 | ||
| 32 | 1.6/2.5/4.0 | 200 | 383 | √ | √ | 9 |
| 6.3/10/16 | 200 | 402 | √ | 12 | ||
| 40 | 1.6/2.5/4.0 | 200 | 383 | √ | √ | 9 |
| 6.3/10/16 | 200 | 402 | √ | 12 | ||
| 50 | 1.6/2.5/4.0 | 230 | 403 | √ | 11 | |
| 6.3/10/16 | 230 | 421 | √ | 14 | ||
|
80 |
1.6 | 330 | 438 | √ | √ | 11 |
| 2.5/4.0 | 330 | 438 | √ | 18 | ||
| 6.3/10/16 | 330 | 446 | √ | 21 | ||
|
100 |
1.6 | 410 | 468 | √ | √ | 14 |
| 2.5/4.0 | 410 | 475 | √ | 18 | ||
| 6.3/10/16 | 410 | 483 | √ | 33 | ||
|
150 |
1.6 | 585 | 542 | √ | √ | 21 |
| 2.5/4.0 | 585 | 549 | √ | 52 | ||
| 6.3/10/16 | 585 | 572 | √ | 72 | ||
|
200 |
1.6 | 700 | 618 | √ | √ | 41 |
| 2.5 | 700 | 626 | √ | 117 | ||
| 4.0 | 700 | 634 | √ | 127 | ||
旋进旋涡流量计产品选型
| 代号 | 口径 | 流量范围m3/h | ||
| LUX-25 | DN25 | 2．5～30 | ||
| LUX-32 | DN32 | 4．5～60 | ||
| LUX-50 | DN50 | 10～150 | ||
| LUX-80 | DN80 | 28～400 | ||
| LUX-100 | DN100 | 50～800 | ||
| LUX-150 | DN150 | 150～2250 | ||
| LUX-200 | DN200 | 360～3600 | ||
| 代号 | 功能1 | |||
| N | 无温压补偿 | |||
| Y | 带温压补偿 | |||
| 代号 | 输出型号 | |||
| F1 | 4-20mA输出（二线制） | |||
| F2 | 4-20mA输出（三线制） | |||
| F3 | RS485通讯接口 | |||
| 代号 | 功能2 | |||
| E1 | 1.0级 | |||
| E2 | 1．5级 | |||
| T | 常温 | |||
| P1 | 1．6Mpa | |||
| P2 | 2．5Mpa | |||
| P3 | 4．0Mpa | |||
| D1 | 内部3.6V供电 | |||
| D2 | DC24V供电 | |||
| B1 | 不锈钢 | |||
| B2 | 铝合金 | |||
