明渠流量计说明书

明渠流量计
非满管态流动的水路称作明渠，测量明渠中水流流量的称作明渠流量计（open channel flowmeter）。与前述几种不同，明渠流量计是在非满管状敞开渠道测量自由表面自然流的流量仪表。
明渠流量计除圆形外，还有U字形、梯形、矩形等多种形状。
明渠流量计配合各种标准的三角堰、矩形堰、巴歇尔槽等测流堰槽，能准确的测量明渠的流量。
应用场所
明渠流量计应用场所有城市供水引水渠;火电厂引水和排水渠、污水治理流入和排放渠；工矿企业水排放以及水利工程和农业灌溉用渠道。有人估计1995台，约占流量仪表整体的1.6%，但是国内应用尚无估计数据。明渠流量计系统，适用于水库、河流、水利工程、城市供水、污水处理、农田灌溉、水政水资源等矩形、梯形明渠及涵洞的流量测量。
明渠流量计应用指南
由于明渠流量计是非接触测量，能在较恶劣的环境中应用。明渠流量计应用场所有城市供水引水渠、火电厂冷却引水河排水渠、污水治理流入和排放渠、工况企业废水排放以及水利工程和农业灌溉用渠道等。
组成

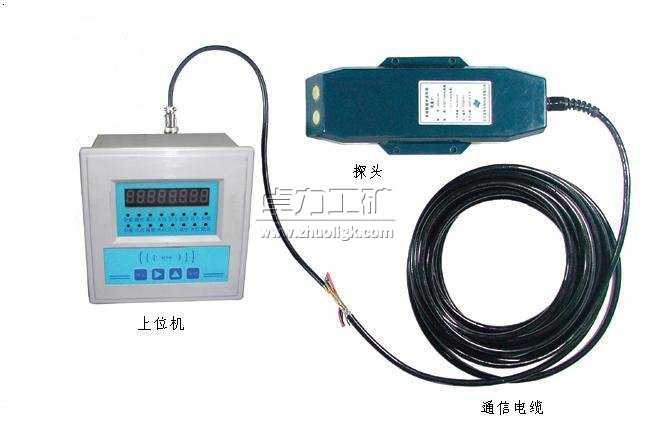

明渠流量计测量系统的组成方法一般由一台流量显示仪、一台流速计、一台液位计组成；也可由一台流量显示仪、最多四台流速计、一台液位计组成的多点流速测量的明渠流量系统。
分类
明渠流量计品种很多，常见的有堰式明渠流量计和槽式明渠流量计两大类。
明渠流量计工作原理
明渠流量计以流速-水位运算法为基础，并采用了先进的流速测量仪和水位测量仪，从而确保测速和运算的准确性的一种新型智能化流量系统，根据渠道的宽度和测量精度的要求，采用单探头法或多探头法明渠测流的数学模型。
智能明渠流量系统显示仪中微处理器根据水位计测出的实际水位和已置入的渠道几何尺寸、边坡系数、渠道精度、水力坡道、流速垂直平面修正系数，按照预定的数学模式计算出渠道的流量。
明渠流量计的工作原理是利用明渠技术，通过测量流体液位高度，再经过仪器内部的微处理器运算得到流量。由于是非接触测量，明渠流量计能在较恶劣的环境中应用。明渠流量计在微机控制下，发射和接受明渠，根据传输时间计算出明渠流量计距被测液面的距离，从而得到液位高度,由于该液位与流量之间有一定的比例关系，因此可根据计算公式最终得到液体流量Q。
明渠流量计特点
◆测量范围大，流量测量不受支流面回水的影响。
◆测量时不受水中漂浮物泥沙、气泡和水位大幅度变化的影响流量传感器对水流产生阻力结构简单、体积小、安装方便。
◆标准渠道不需要改造可直接安装，安装施工费用低。
◆仪表显示输出功能齐全，可显示水位、流速、流量、累计流量等测量数据，并具有RS-485通讯接口。
◆具有水位、泥位、流速超限报警功能。
◆具有数据保存功能，可在长期停电的情况下保存设置参数和流量值。
技术指标
测量精度：流速±0.5% 、水位±0.5% 、系统±1.5%、±2.5%（与仿真传感器合用时）
功耗:LKW
电源:AC12V/220V或DC3.6V电池供电
测量范围:流速0.02-20m/s
渠宽0.5-30m
渠深0.5-20m
瞬时流量显示最大值:999999
流速显示最大值:9.99
水位显示最大值:9.999
公称通径：50、100、200、400、600mm
流速范围：0-15m/s
流体电导率：不低于20μS/cm
电极材料：不锈钢1cr18Ni9Ti、不锈钢0Cr18Ni12MoTi、哈氏合金C，钛、钽；
明渠流量计的技术参数：
水位测量范围（m）： 0～3.0m
盲 区(m)： 0.3m
整机测量精度： 系统误差±3‰
流量测量范围： 取决于所用堰/槽类型，最大可为9999m3/h
工作温度(℃)： －20℃～+60℃
最小水位分辨(mm)： ±1mm
信号输出： RS485，4～20mA，2路开关量输出
显 示： 高亮字符液晶显示
供电电源： DC24V /150mA ；AC220 /100mA
防护等级： IP65
