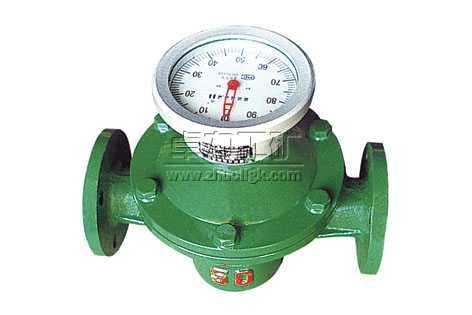

椭圆齿轮流量计说明书

椭圆齿轮流量计|椭圆齿轮流量计厂家


发布时间:2018-04-11 06:44:37人气:685
椭圆齿轮流量计 铸钢椭圆齿轮流量计 铸铁椭圆齿轮流量计  指针椭圆齿轮流量计 涡轮椭圆齿轮流量计  高温椭圆齿轮流量计 智能椭圆齿轮流量计  椭圆齿轮流量计厂家 Tel:132 8008 2001 曹经理
椭圆齿轮流量计(4-20毫安输出信号)  椭圆齿轮流量计(回零式)  椭圆齿轮流量计(普通式)

椭圆齿轮流量计又称排量流量计、齿轮流量计、定排量流量计,简称PD流量计,属于容积式流量计一种,在流量仪表中是精度较高的一类。
椭圆齿轮流量计利用机械测量元件把流体连续不断地分割成单个已知的体积部分,根据计量室逐次、重复地充满和排放该体积部分流体的次数来测量流量体积总量。
适用范围
椭圆齿轮流量计用于精密的连续或间断的测量管道中液体的流量或瞬时流量.特别适合于重油、聚乙烯醇、树脂等粘度较高介质的流量测量。
椭圆齿轮流量计可以选用不同的材料(铸铁、铸钢、304不锈钢、316不锈钢)制造,适用于化工、石油、医药、电力、冶金和食品等工业部门的流量计量工作。

特点
流量测量与流体的流动状态无关,这是因为椭圆齿轮流量计是依靠被测介质的压头推动椭圆齿轮旋转而进行计量的。
粘度愈大的介质,从齿轮和计量空间隙中泄漏出去的泄漏量愈小,因此核测介质的粘皮愈大,泄漏误差愈小,对测量愈有利。
椭圆齿轮流量计计量精度高,适用于高粘度介质流量的测量,但不适用于含有固体颗粒的流体(固体颗粒会将齿轮卡死,以致无法测量流量)。如果被测液体介质中夹杂有气体时,也会引起测量误差。

应用指南
流量测量与流体的流动状态无关,这是因为椭圆齿轮流量计是依靠被测介质的压头推动椭圆齿轮旋转而进行计量的。
粘度愈大的介质,从齿轮和计量空间隙中泄漏出去的泄漏量愈小,因此被测介质的粘皮愈大,泄漏误差愈小,对测量愈有利。
椭圆齿轮流量计计量精度高,适用于高粘度介质流量的测量,但不适用于含有固体颗粒的流体(固体颗粒会将齿轮卡死,以致无法测量流量)。
如果被测液体介质中夹杂有气体时,也会引起测量误差。
安装椭圆齿轮流量计在安装前应清洁管道.若液体内含有固体颗粒,则必须在管道上游加装过滤器;若含气体应安装排气装置。
HI-TOUCHM系列椭圆齿轮流量计 椭圆齿轮流量计对前后直管段没有一定的要求。它可以水平或垂直安装。安装时,应使流量计的椭圆齿轮转动轴与地面平行。

椭圆齿轮流量计型号含义


技术参数
普通铸铁型(a)、铸钢型(e)、不锈钢型(b)
型号
LC-a铸铁
LC-e铸钢
LC-b不锈钢
公称压力Mpa
1.0 1.6
2.5 4.0 6.4
1.0 1.6
被测液体粘度
2 ~200 Mpa.s
被测液体温度
-20℃~+100℃
流 量 范 围m3/h
型号精度等级
SYLC-a铸铁
SYLC-e铸钢
SYLC-b不锈钢
公称口径(mm)
0.5
0.2
0.5
0.2
0.5
0.2
10
0.04~0.4
0.1~0.4
0.04~0.4
0.1~0.4
0.1~0.5
0.1~0.5
15
0.25~1.5
0.3~1.5
0.25~1.5
0.3~1.5
0.3~1.5
0.3~1.5
20
0.5~3
0.6~3
0.5~3
0.6~3
0.6~3
0.6~3
25
1~6
1.2~6
1~6
1.2~6
1.2~6
1.2~6
40
2.5~15
3~15
2.5~15
3~15
3~15
3~15
50
4~24
4.8~24
4~24
4.8~24
4.8~24
4.8~24
65
5~40
8~40
5~40
8~40
8~40
8~40
80
10~60
12~60
10~60
12~60
12~60
12~60
100
16~100
20~100
16~100
20~100
20~100
20~100
150
32~190
38~190
32~190
38~190
38~190
38~190
200
34~340
68~340
34~340
68~340
68~340
68~340


椭圆齿轮流量计

卓力工矿是国内知名椭圆齿轮流量计生产厂家,有丰富的经验为客户提供高品质的椭圆齿轮流量计及完善的售后服务,如果您想了解最新椭圆齿轮流量计价格或者更详细信息,欢迎拨打服务热线:13280082001 18605374511.或者联系在线客服: 点击这里、立刻咨询;我们携程为您服务!
