浮子流量计说明书

浮子流量计，又称转子流量计、金属转子流量计、玻璃转子流量计，是变面积式流量计的一种。
浮子流量计是仅次于差压式流量计应用范围最宽广的一类流量计，特别在小、微流量方面有举足轻重的作用。80年代中期，日本、西欧、美国的销售金额占流量仪表的15%~20%。中国产量1990年估计在12~14万台，其中95%以上为玻璃锥管浮子流量计。
组成
浮子流量计的流量检测元件是由一根自下向上扩大的垂直锥形管和一个沿着锥管轴上下移动的浮子组所组成。
在一根由下向上扩大的垂直锥管中，圆形横截面的浮子的重力是由液体动力承受的，从而使浮子可以在锥管内自由地上升和下降。
工作原理：被测流体从下向上经过锥管1和浮子2形成的环隙3时，浮子上下端产生差压形成浮子上升的力，当浮子所受上升力大于浸在流体中浮子重量时，浮子便上升，环隙面积随之增大，环隙处流体流速立即下降，浮子上下端差压降低，作用于浮子的上升力亦随着减少，直到上升力等于浸在流体中浮子重量时，浮子便稳定在某一高度。浮子在锥管中高度和通过的流量有对应关系。
特点：

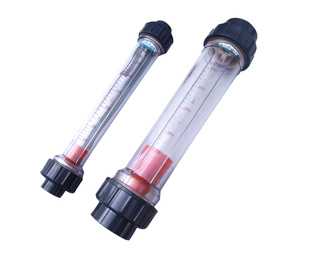

（1）玻璃锥管浮子流量计结构简单，使用方便，缺点是耐压力低，有玻璃管易碎的较大风险；
（2）适用于小管径和低流速；
（3）压力损失较低。
浮子流量计使用于小管径和低流速。常用仪表口径40-50mm以下，最小口径做到1.5-4mm。适用于测量低流速小流量，以液体为例，口径10mm以下玻璃管浮子流量计满度流量的名义管径，流速只在0.2-0.6m/s之间，甚至低于0.1m/s；金属管浮子流量计和口径大于15mm的玻璃管浮子流量计稍高些，流速在0.5-1.5m/s之间。
浮子流量计可用于较低雷诺数，选用粘度不敏感形状的浮子，流通环隙处雷诺数只要大于40或500，雷诺数变化流量系数即保持常数，亦即流体粘度变化不影响流量系数。这数值远低于标准孔板 [3]  等节流差压式仪表最低雷诺数104-105的要求。
大部分浮子流量计没有上游直管段要求，或者说对上游直管段要求不高。
浮子流量计有较宽的流量范围度，一般为10：1，最低为5：1，最高为25：1。流量检测元件的输出接近于线性。压力损失较低。
玻璃管浮子流量计结构简单，价格低廉。只要在现场指示流量者使用方便，缺点是有玻璃管易碎的风险，尤其是无导向结构浮子用于气体。
金属管浮子流量计无锥管破裂的风险。与玻璃管浮子流量计相比，使用温度和压力范围宽。
大部分结构浮子流量计只能用于自下向上垂直流的管道安装。
浮子流量计应用局限于中小管径，普通全流型浮子流量计不能用于大管径，玻璃管浮子流量计最大口径100mm，金属管浮子流量计为150mm，更大管径只能用分流型仪表。
使用流体和出厂标定流体不同时，要作流量示值修正。液体用浮子流量计通常以水标定，气体用空气标定，如实际使用流体密度、粘度与之不同，流量要偏离原分度值，要作换算修正。

技术参数
测量范围：水（20℃）1-200000 l/h
空气（20℃，0.1013MPa）0.03－4000m3/h
参见流量表，特殊流量可订制
量程比：标准型10：1 特殊型20：1
精度 [7]  ： 标准型1.5级 特殊型1.0级
压力等级：标准型： DN15－DN50 4.0MPa DN80-DN200 1.6MPa
特殊型： DN15－DN50 25MPa DN80-DN200 16MPa
夹套的压力等级为1.6MPa
特殊型在选型和订货前应与工厂协商
压力损失：7kPa-70kPa
介质温度：标准型：－80℃-+200℃：PTFE：0℃－85℃
高温型：最高可达400℃
介质粘度：DN15: <5mPa.s（F15.1-F15.3）
<30mPa.s（F15.4-F15.8）
DN25: <250mPFa.s
DN50-DN150: <300mPa.s
环境温度：液晶型－30℃－+85℃
指针型－40℃－+120℃
连接形式：标准型：DIN2501标准法兰
特殊型：由用户指定的任意标准法兰或螺纹
电缆接口：M20*1.5
供电电源：标准型：24VDC二线制4－20mA（10.8VDC－36VDC）
报警输出：上限或下限瞬时流量报警，集电极开路输出（最大100mA@30VDC内部阻抗100欧）
继电器输出（触点容量1A@30VDC或0.25A@250VAC或0.5A@125VAC）
脉冲输出：累积脉冲输出，最小间隔50毫秒
液晶显示：瞬时流量显示数值范围：0－50000
累计流量显示数值范围：0－99999999（可带小数点）
防护等级：IP65
防爆标志：本安型iaⅡCT5；隔爆型dⅡBT6

应用概况
浮子流量计 [6]  作为直观流动指示或测量精确度要求不高的现场指示仪表，占浮子流量计应用的90%以上，被广泛地用在电力、石化、化工、冶金、医药等流程工业和污水处理等公用事业。有些应用场所只要监测流量不超过或不低于某值即可，例如电缆惰性保护气流量增加说明产生了新的泄漏点。循环冷却和培养槽等水或空气减流断流报警等场所可选用有上限或下限流量报警的玻璃管浮子流量计。
环境保护大气采样和流程工业在线监测的分析仪器连续取样，采样的流量监控也是浮子流量计的大宗服务对象。
作为流程工业液位、密度等其他参量的测量中，定流量测量和控制的辅助仪表，应用得非常普遍，亦占有相当份额。
带信号输出的远传金属浮子流量计在流程工业常用作流量控制检测仪表或管线混合配比，如给水处理过程控制原水加药液的配比量。
