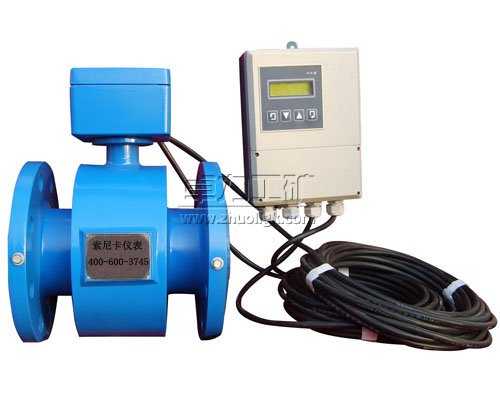

LDE-F分体式电磁流量计说明书

工作原理

分体式电磁流量计流量显示4行中文液晶，直接显示正反向流量及百分流量、流速等数据精度等级 优于0.5%
参数设置
通过面板上的按键或直接设置各项参数：流量显示单位、输出信号量程   及脉冲当量值、零点调整、阻尼时间等
输出信号
电流输出 4-20mA
频率输出 有源脉冲：高电平≥20V 低电平≤0.5V 负载电流≤20mA
无源脉冲：高电平=外接电源-1V(外接电源电压应≤30V) 低电平≤0.5V 负载
                  电流≤50 mA
通讯接口 RS485
防护等级 IP65
防爆等级：Exd(ib)ibqIIBT5
工作电源 直流24V或交流220V



技术参数

◆公称通径：DN6-DN2200

◆测量介质：各种液体和液固两相流体。

◆流速范围：0.2～8m/s

◆工作压力：1.6-4.0MPa

◆环境温度：-40℃～+50℃

◆介质温度：聚四氟乙烯衬里≤180℃

◆橡胶材质衬里≤65℃

◆仪表精度：管道式0.5级、1.0级；

◆防爆标志：ExmibdⅡBT4

◆防爆证号：GYB01349

◆外磁干扰：≤400A/m

◆外壳防护：一体化型： IP65；

◆分 离 型：  传感器IP68(水下5米，仅限于橡胶衬里)

◆转换器IP65

◆输出信号：4～20mA.DC，负载电阻0～750Ω

◆通讯输出：RS485 、RS232 、Hart和Modbus等数字通讯信号输出

◆电气连接：M20×1.5内螺纹，φ10电缆孔

◆电源电压：90～220V.AC、24±10%V.DC

◆最大功耗：≤10VA



分体型转换器安装尺寸



衬里材料的选择

应根据被测介质的腐蚀性、磨损性及温度来选择。硬/软橡胶可耐一般的弱酸、碱的腐蚀，耐温65℃，软橡胶油耐磨性，聚四氟乙烯几乎能耐出磷酸以外的强酸、碱腐蚀，介质温度可达130℃，但不可磨损。聚氨酯橡胶有较好的耐磨损，但不耐酸、碱腐蚀，耐温度性较差，介质温度小于65℃.参考表如下：
