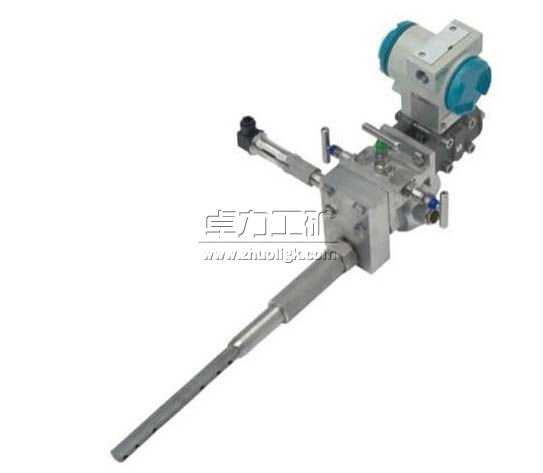

KEDTB德尔塔巴流量计说明书

德尔塔巴流量计是一种插入式流量测量仪表。在管道中插入一根德尔塔巴传感器 , 当流体流过传感器 时 , 在其前部 迎流方向 产生一个高压分布区 , 在其后部产生一个低压分布区。

测量原理
运用方式
KEDTB德尔塔巴流量计是运用差压式的工作原理，插入式的安装方法，设计生成的一种流量传感器。
取压方式
KEDTB德尔塔巴流量计取压方式是通过一直径约为20毫米的探头（或探针），探头前后有二排不均匀分布的、若干个8毫米的引压孔。通过该二排孔将管道从上到下（/从左到右）的不同压力（/流速）在孔内取平均，（因为管道两侧流速慢，中间快）构成了差压，进而可以计算出质量流量或体积流量。

质量流量计算
方法
KEDTB德尔塔巴的流量计算基本是按照欧盟标准流体软件中指定的方法计算。具体是下列各计算公式：
其中
Qm :
质量流量， 量纲为kg/s;
ζ:
探头的阻力参数（阻断系数），无量纲；（每个探头有一个值，在计算报告中）
ε:
膨胀系数;不可压缩介质时，为1。气体测量时，需要加入，可查表。无量纲；
d：
管道的内径，单位为米
dp：
差压，实测参数、单位为pa=n/?=kg/s2m
ρB ：
运行条件时的介质密度，单位为kg/m3
所以，根据差压、内径、探头自身提供的阻断系数和介质工作密度就可以计算质量流量。问题是工作密度，可能需要温压补偿，通过查表的方式（ρB =f（t，P）），或者调用（使用）大多数PLC或者DCS中内置的标准计算密度子程序。对于气体，需要确定具体的膨胀系数。

技术参数
KEDTB型号
H50A精小管段型
通径范围 3~100mm
适用介质 气体、液体或蒸汽
压力范围 -1.0-78.0mPa
安装方式 与管道直接焊接、法兰连接、螺纹连接
各种许可 Eex隔爆，高压通过压力设备检测
精度指标 优于读数的1%，重复性为0.1%
量程比 大于30：1，双向测量
温度范围 -20℃~490℃
可选 一体化温度和压力测量；室外一体化防水盒
H150高温高压分体型
通径范围 30-9000mm
适用介质 气体、液体或蒸汽
压力范围 -1.0-68.0mPa
安装方式 与管道直接焊接、法兰连接、螺纹连接
各种许可 Eex隔爆，高压通过压力设备检测
精度指标 优于读数的1%，重复性为0.1%
量程比 大于30：1，双向测量
温度范围 -20-500℃
可选 一体化温度和压力测量；室外一体化防水
H250安全法兰锁定型
通径范围 30-3000mm
适用介质 高压蒸汽、高压气体或高压液体
压力范围 -1.0-38.0MPa
安装方式 气体时，探头要向上稍加倾斜，末端低
液体时，探头从管道下方插入，或者有向上倾斜的角度
各种许可 Eex隔爆，高压通过压力设备检测
精度指标 优于读数的1%，重复性为0.1%
量程比 大于30：1，双向测量
温度范围 -200℃~1240℃
安装支架材料 20#，20g，12CrMoV，10CrMo910，不锈钢（304，316，316L，316Ti），与用户管道材料
指定材料 可选 一体化温度和压力测量；室外一体化防水盒
与变送器的连接 直接焊接，单截止阀和双截止阀可以根据需要，特别订制
H350高性能在线插拔型
通径范围 30-6000mm
适用介质 气体、液体或潮湿气体
压力范围 -1.0-68.0MPa
安装方式 气体时，探头要向上稍加倾斜，末端低
液体时，探头从管道下方插入，或者有向上倾斜的角度
各种许可 Eex隔爆，高压通过压力设备检测
精度指标 优于读数的1%，重复性为0.1%
量程比 大于30：1，双向测量
温度范围 -20-500℃
安装支架材料 20#，20g，12CrMoV，10CrMo910，不锈钢（304，316，316L，316Ti），与用户管道材料一致或同类型材料
可选 一体化温度和压力测量；室外一体化防水盒
H450智能单杆在线驱动型
通径范围 30-3000mm
适用介质 气体或者液体，具有在线快速拆卸组件
压力范围 -1.0-6.5MPa
安装方式 气体时，探头要向上稍加倾斜，末端低
液体时，探头从管道下方插入，或者有向上倾斜的角度
各种许可 Eex隔爆，高压通过压力设备检测
精度指标 优于读数的1%，重复性为0.1%
量程比 大于30：1，双向测量
温度范围 -20℃~500℃
安装支架材料 20#，20g，12CrMoV，10CrMo910，不锈钢（304，316，316L，316Ti），与用户管道材料
指定材料 可选 一体化温度和压力测量；室外一体化防水盒
H650防腐法兰安全锁定型
通径范围20-9000mm
适用介质 蒸汽
压力范围 -0.1-25.5MPa
安装方式 法兰
精度指标 优于读数的1%，重复性为0.1%
量程比 大于30：1，双向测量
温度范围 -200℃~1240℃
安装支架材料 20#，20g，12CrMoV，10CrMo910，不锈钢（304，316，316L，316Ti），与用户管道材料
一致或同类型材料
探头材料 不锈钢（1.4571，标准探头）；1.4828（耐高温材料）；1.4539，哈氏C4，Haynes合金（用于带氧化性的腐蚀介质）；15Mo3, ，10CrMo910 ，13CrMo44，x20CrMov121，P91（各种锅炉钢）；其它用户
指定材料
可选 一体化温度和压力测量；室外一体化防水盒
H750高性能高温高压双支撑型
通径范围 30-9000mm
适用介质 气体或潮湿气体
压力范围 -1.0-39.0MPa
安装方式 气体时，探头要向上稍加倾斜，末端低
各种许可 Eex隔爆，高压通过压力设备检测
精度指标 优于读数的1%，重复性为0.1%
量程比 大于30：1，双向测量
温度范围 -20℃~600℃
安装支架材料 20#，20g，12CrMoV，10CrMo910，不锈钢（304，316，316L，316Ti），与用户管道材料
一致或同类型材料 探头材料 不锈钢（1.4571，标准探头）；1.4828（耐高温材料）；1.4539，哈氏C4，Haynes合金（用于带氧化性的腐蚀介质）；15Mo3，10CrMo910 ，13CrMo44，x20CrMov121，P91（各种锅炉钢）；其它用户
指定材料 可选 一体化温度和压力测量；室外一体化防水盒
与变送器的连接 分体安装的R1/2外螺纹，1/2NPT外螺纹和R1/2球阀；用于一体化安装的DIN阀组，三阀组；各种压力截止阀，球阀或滑阀连接（材料可选）可以根据需要
