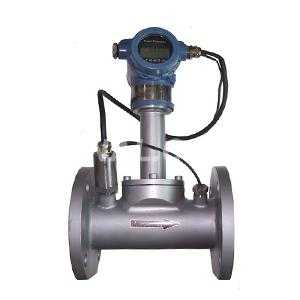

烟气流量计·靶式流量计说明书

烟气流量计·靶式流量计|烟气流量计生产厂家


发布时间:2018-04-09 02:29:29人气:533
烟气流量计是靶式流量计原理,保证vn系列流量计的耐用性、实用性,使用寿命长等特点,同时使vn系列流量计测量精度高,稳定性好的优势。
简述
烟气流量计用于各种vn系列流量计量的流量测量仪表
vn系列流量计整套系统由:流量传感器(靶式传感器)、智能液晶主机、温压补偿原件及仪表阀门组件构成。
vn系列流量计也可适用于各种纯净赃污及腐蚀性介质的测量。
由于vn系列流量计具有量程范围大、精度高、性能稳定、能测高温、高粘度液体、安装简易、操作方便等诸多优点,适用于石油开采、炼油、化工、商业、储油库等工业部门的流体计量。
工作原理
当烟气在测量管中流动时,因其自身的动能与靶板产生压差,而产生对靶板的作用力,使靶板产生微量的位移,其作用力的大小与介质流速的平方成正比,其数学公式:
F = Cd·A·ρ·V2/2
F:靶板所受的作用力
Cd:流体阻力系数
A:靶板对测量管轴向投影面积
ρ:工况下介质密度
V:介质在测量管中的特征流速
靶板所受的作用力,经靶杆传递使传感器的弹性体产生微量变化,经过电路转换,输出相应的电信号。
产品特点
·整台仪表在设计中无可动部件,安装简便免维护;
·可选用多种防腐及耐高低温材质(如哈氏合金,钛等)
·整机可做成全密封无死角(焊接形式),无任何泄漏点,可耐42MPa高压
·仪表内设自检程序,故障现象一目了然
·传感器不与被测介质接触,不存在零部件磨损,使用安全可靠
·可就地采用干式标定方法,即采用砝码挂重法。单键操作可完成标定
·具有多种安装方式供选择,如选择在线插入式,安装费用低
·具有一体化温度、压力补偿,直接输出质量或标方
·具有可选小信号切除、非线性修正、滤波时间可选择
·能准确测量各种常温、高温500度、低温-200度工况下的气体、液体流量
·计量准确,精度可达到0.2%
·重复性好,一般为0.05~0.08%,测量快速
·压力损失小,仅为标准孔板的1/2△P左右
·抗干扰,抗杂质能力特强
·可根据实际需要更换阻流件(靶片)而改变流量范围
·低功耗电池现场显示,能在线直读示值,示屏可同时读取瞬时和累积流量及百分比棒图
·安装简单方便,极易维护
·多种输出形式,能远传各种参数
·抗震动性强,一定范围内可测脉动流
产品参数
产品名称:烟气流量计
口 径:DN15~DN3000mm
公称压力:0.6~42MPa
工况温度:-180~+500℃
精 度:±0.2~±1.5%FS
量 程 比:1:10
壳  体:碳钢;不锈钢(或按用户要求提供)(衬氟)
供电方式:内置3.6VDC锂电池(两年换一次);外供24VDC(可选)
输出信号:4~20mA二线制;脉冲0~1000HZ;RS232/RS485(或按用户要求协商提供)
防护等级:IP65 IP67
防爆标志:本安型ExiallCT4;隔爆型ExdllCT4
执行标准:企标Q/BET05-06
表头显示:累积流量;瞬时流量;工况温度;工况压力(温压补偿式才有);棒状满量程百分比;故障自检
连接方式:双法兰式、插入式、对夹式
安装注意
不充许直接在烟气流量计测量管前后端安装阀门、弯头等极大改变流体流态的部件。如果需要在烟气流量计前后管道上安装阀门、弯头等部件也应尽量保证前后直管段长度。
烟气流量计



卓力工矿是国内知名烟气流量计·靶式流量计生产厂家,有丰富的经验为客户提供高品质的烟气流量计·靶式流量计及完善的售后服务,如果您想了解最新烟气流量计·靶式流量计价格或者更详细信息,欢迎拨打服务热线:13280082001 18605374511.或者联系在线客服: 点击这里、立刻咨询;我们携程为您服务!

常见问题:烟气流量计·靶式流量计发货时间? 烟气流量计·靶式流量计售后保障? 烟气流量计·靶式流量计订货需要提供什么信息?
