气体涡轮流量计说明书

气体涡轮流量计|气体涡轮流量计厂家


发布时间:2018-04-05 02:25:13人气:470
气体涡轮流量计主要用于工业管道中空气,氮气,氧气,氢气,沼气,天然气,蒸汽等介质流体的流量测量,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。
无可动机械零件,因此可靠性高,维护量小。仪表参数能长期稳定。
气体涡街流量计采用压电应力式传感器,可靠性高,可在-20℃~+250℃的工作温度范围内工作。
有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。

应用领域
适用于天然气、氮气、压缩空气等中低流速洁净气体;不适用液体或高温蒸汽及湿气。

分类
气体涡轮流量计按功能分类可分为3大类
1、气体涡轮流量传感器/变送器:
气体涡轮流量传感器/变送器
气体涡轮流量传感器/变送器
该类涡轮流量产品本身不具备现场显示功能,仅将流量信号远传输出。流量信号可分为脉冲信号或电流信号(4-20mA);仪表价格低廉,集成度高,体积小巧,特别适用于与二次显示仪、PLC、DCS等计算机控制系统配合使用。该类涡轮流量计均为防爆产品,防爆等级为:ExdIIBT6.。
应用场合::可作为工况流量信号的采集仪表,将流量信号远传至上位机

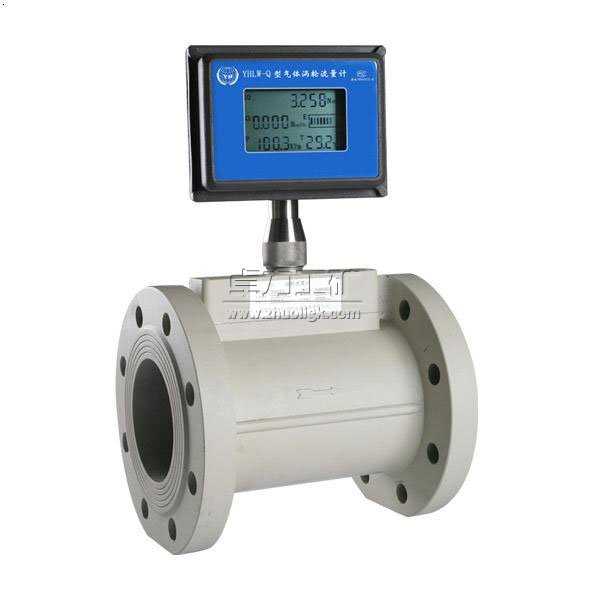

2、智能一体化气体涡轮流量计
一体化智能仪表,采用双排液晶现场显示,具有机构紧凑、读数直观清晰、可靠性高
智能一体化气体涡轮流量计
智能一体化气体涡轮流量计
、不受外界电源干扰、抗雷击、成本低等明显优点。
应用场合::
1.在温度、压力相对稳定的工况现场,作为工业控制仪表。
2.在温度、压力相对稳定的工况现场,用户可根据仪表示值气体方程 自行运算到标况流量。
3.智能温压补偿一体化气体涡轮流量计
HLWQ-D型气体涡轮量计内置温度、压力传感器和智能流量积算仪,通过微处理单元对实时采集的流量、温度、压力信号按照气态方程进行温度压力补偿,自动进行压缩因子修正,然后将标准状态下的体积流量直观的显示出来。
应用场合::精确计量或贸易结算

特点
压力损失小,叶轮具有防腐功能;
采用先进的超低功耗单片微机技术,整机功能强、功耗低、性能优越。
具有非线性精度补偿功能的智能流量显示器。修正公式精度优于±0.02%
仪表系数可由按键在线设置,并可显示在LCD屏上,LCD屏直观清晰,可靠性强
采用EEPROM对累积流量、仪表系数掉电保护,保护时间大于10年
采用高性能MCU中央处理器,完成数据采集处理显示输出、累积流量瞬时流量同
屏显示方便的人机界面实现, 以标准485形式进行数据传输。
采用全硬质合金(碳化钨)屏蔽式悬臂梁结构轴承,集转动轴承与压力轴承于一体,大大提高了轴承寿命,并可在有少量泥沙与污物的介质中工作。
采用1Cr18Ni9Ti全不锈钢结构,(涡轮采用2Cr13)防腐性能好。
容易维修,有自整流的结构,小型轻巧,结构简单,可在短时间内将其组合拆开,
内部清洗简单。
有较强抗磁干扰和振动能力、性能可靠、寿命长
下限流速低,测量范围宽,
现场显示型液晶屏显示清晰直观,功耗低,3V锂电池供电可连续运行5年以上,
耐腐蚀,适用于酸碱溶液

技术参数
公称口径
管道式:DN4~DN200
插入式:DN100~DN2000
精度等级: 管道式:±0.5级,±1.0级
插入式:±1.5级、±2.5级
环境温度: -20℃~50℃
介质温度: 测量液体:-20℃~120℃
测量气体:-20℃~80℃
大气压力: 86KPa~106KPa
公称压力: 1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa
防爆等级: ExdIIBT4
连接方式: 螺纹连接、法兰夹装、法兰连接、插入式等
直管段要求:气体:上游直管段应≥10DN,下游直管段应≥5DN
液体:上游直管段应≥20DN,下游直管段应≥5DN
插入式:上游直管段应≥20DS,下游直管段应≥7DS(DS为管道实测内径)
显示方式
(1)远传显示: 脉冲输出、电流输出(配显示仪表)
(2)现场显示:8位LCD显示累积流量,单位(m3)
4位LCD显示瞬时流量,单位(m3/h)、电池电量、频率、流速
(3)温度压力补偿型:
A、显示标准瞬时流量及标准累计流量
B、显示当前压力、温度、电池电压
输出功能
(1)脉冲输出,p-p值由供电电源确定
(2)4~20mA两线制电流输出
(3)单位体积脉冲输出及传感器原始脉冲输出
(4)带有RS485通迅接口
供电电源
(1)DC5~24V
(2)标准型3V锂电池安装于仪表内部可连续使用八年以上
(3)温压补偿型3V锂电池安装于仪表内部可连续使用四年以上
传输距离:传感器至显示仪距离可达500m
基本参数:
仪表口径及连接方式
25、40、50、80、100、150、200、250采用法兰连接
25、40可采用螺纹连接
精度等级
±1.5%R、±1%R
量程比
1:10;1:20;1:30
显示方式
宽屏显示器同时显示瞬时流量、日累积流量、总累积流量
温度、压力、时间、日期、电池电量
仪表材质
表体:304不锈钢;叶轮:防腐ABS或优质铝合金;显示器:铸铝
温度、压力传感器
内置
被测介质温度(℃)
-30℃~+80℃
环境条件
介质温度:-30℃~+80℃,相对湿度5%~90%,大气压力86~106Kpa
通讯信号
三线制工况脉冲、三线制标况脉冲
三线制4-20mA、RS485协议、IC卡信号
供电电源
内置锂电池、外供24VDC双供电
传输距离
≤1000m
信号线接口
内螺纹M20×1.5
防爆等级
ExdIIBT6
防护等级
IP65

使用条件
· 环境温度:-30℃~+ 60℃ ;
· 大气压力:86KPa~106KPa;
· 介质温度:-30℃~+ 80℃ ;
· 相对湿度:5%~95%

使用和维护
为保证气体涡轮流量计长期正常工作,必须经常检查流量计的运行状况,作好维护工作,发现问题及时排除。
  1、涡轮流量计投运前要先进行仪表系数的设定,仔细检查,确定流量计接线无误、接地良好后方可送电。
  2、定期对流量计进行清洗、检查和复校。设有润滑油或清洗液注入口的流量计,应按说明书的要求定期注入润滑油或清洗液,以维护叶轮良好运行。
  3、监查显示仪表状况,评估显示仪表读数,有异常要及时检查。
  4、保持过滤器畅通。过滤器被杂质堵塞,可以从其入口、出口处压力表读数差的增大来判断出,出现堵塞及时排除,否则,会严重降低流量。
  5、对于大流量贸易结算计量,为保证流量计的精确度,流量计必须经常校验。现场应配备在线校验设备,或配备可移动式校验装置,虽然一次性投资较大,但从长远经济利益考虑是值得的。
气体涡轮流量计


卓力工矿是国内知名气体涡轮流量计生产厂家,有丰富的经验为客户提供高品质的气体涡轮流量计及完善的售后服务,如果您想了解最新气体涡轮流量计价格或者更详细信息,欢迎拨打服务热线:13280082001 18605374511.或者联系在线客服: 点击这里、立刻咨询;我们携程为您服务!

常见问题:气体涡轮流量计发货时间? 气体涡轮流量计售后保障? 气体涡轮流量计订货需要提供什么信息?
