超声波流量计说明书

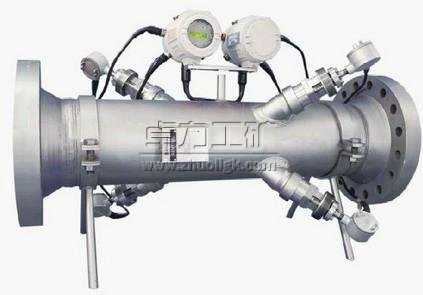

超声波流量计
超声波流量计是通过检测流体流动对超声束（或超声脉冲）的作用以测量流量的仪表。
根据对信号检测的原理超声流量计可分为传播速度差法（直接时差法、时差法、相位差法和频差法）、波束偏移法、多普勒法、互相关法、空间滤法及噪声法等。
超声流量计和电磁流量计一样，因仪表流通通道未设置任何阻碍件，均属无阻碍流量计，是适于解决流量测量困难问题的一类流量计，特别在大口径流量测量方面有较突出的优点，它是发展迅速的一类流量计之一。
特点
◆独特的信号数字化处理技术，使仪表测量信号更稳定、抗干扰能力强、计量更准确。
◆无机械传动部件不容易损坏，免维护，寿命长。
◆电路更优化、集成度高；功耗低、可靠性高。
◆智能化标准信号输出，人机界面友好、多种二次信号输出，供您任意选择。
◆管段式小管径测量经济又方便，测量精度高。
超声波流量计常用压电换能器。它利用压电材料的压电效应，采用适出的发射电路把电能加到发射换能器的压电元件上，使其产生超声波振动。超声波以某一角度射入流体中传播，然后由接收换能器接收，并经压电元件变为电能，以便检测。发射换能器利用压电元件的逆压电效应，而接收换能器则是利用压电效应。
优缺点
优点：
（1）可做非接触式测量；
（2）为无流动阻挠测量，无压力损失；
（3）可测量非导电性液体，对无阻挠测量的电磁流量计是一种补充。
缺点：
（1）传播时间法只能用于清洁液体和气体；而多普勒法只能用于测量含有一定量悬浮颗粒和气泡的液体；　
（2）多普勒法测量精度不高。
应用概况：
（1）传播时间法应用于清洁、单相液体和气体。典型应用有工厂排放液、：怪液、液化天然气等；
（2）气体应用方面在高压天然气领域已有使用良好的经验；
（3）多普勒法适用于异相含量不太高的双相流体，例如：未处理污水、工厂排放液、脏流程液；通常不适用于非常清洁的液体。
超声波流量计主要技术指标

插入式超声波流量计	管段式超声波流量计	外加式超声波流量计
管径范围(mm)	DN80-4000	DN20-2000	DN20-4000
流速范围（m/s）	01～12
准确度（%）	单声道	双声道	三声道	单声道	双声道	三声道	5
0	0	5	0（校正0.5）	5	5
测量介质	饮用水、河水、海水、地下水、冷却水、高温水、污水、润滑油、柴油、燃油、化工液体、其他均质流体
管道材质	金属（如碳钢、铸铁、不锈钢、铝等）非金属材质（如PVC,有机玻璃等）
管衬材质	玻璃钢、沙浆、橡胶等
信号输出	1、4-20mA：阻抗小于800Ω，光电隔离，准确度0.1%。 2、累计脉冲输出：光电隔离，无源开路输出，传输距离小于500m。 3、RS-485:光电隔离，波特率可选择，传输距离大于1.6Km. 4、打印机：RS-232串口模式。打印机为选配件。 5、M-BUS.
键 盘	2×8汉字键盘
显示器	2×10汉字显示或英文显示
测量功能	显示瞬时流量、瞬时流速、正累计流量、负累计流量、净累计流量、累计运行时间、瞬时供热量、累计共热量、断电时间等。
数据存贮	可存贮前720小时，前365天，前36个月和前十年的测量数据，包括瞬时流量、累计流量、断电时间等。
环境温度	转换器：-10～45℃（特殊环境请说明） 传感器：-40～+60℃（常温型） -40～+160℃（高温型）
传感器材质	不锈钢和陶瓷	不锈钢和普通碳钢	常温型为尼龙高温型为合金铝
传感器承压能力	管内部分压力小于4.5MPa	DN20～700mm小于2.5MPa DN800～2000mm小于1.6MPa	与管道内压力无关建议不浸水工作
传感器防护等级	IP68
转换器防护等级	壁挂式转换器：IP65 盘装式转换器：IP52 一体式转换器：IP67
防爆等级	EXdⅡBT6
传感器电缆长度	< 500m	< 500m	< 300m
传感器电缆型号	专用电缆SEYV-75-2（直径7mm)，越短越好，减少干扰，也可以加长到300m若长要加粗电缆
工作电源	AC220V, DC12～36V 0.8A （可选）
转换器外形尺寸	壁挂式：213×185×107mm 盘装式：160×80×250mm 一体式：185×140×100mm
传感器外形尺寸	220×ø20（杆部）×ø50（连接部）mm	见管段传感器数据表	60×40×35mm
转换器重量	壁挂式：1.2Kg　盘装式：0.8Kg 一体式：1.4Kg
传感器重量	7Kg/支	见管段传感器数据表	2Kg/支
热量测量功能	测量供热量、热损耗、入口温度、出口温度

超声波流量计安装可按照以下步骤操作：
一：观察安装现场管道是否满足直管段前10D后5D以及离泵30D的距离。(D为管道内直径)
二：确认管道内流体介质以及是否满管。
三：确认管道材质以及壁厚(充分考虑到管道内壁结垢厚度)
四：确认管道使用年限，在使用10左右的管道，即使是碳钢材质，最好也采用插入式安装。
五：前四步骤完成后可确认使用何种传感器安装
六：开始向表体输入参数以确定安装距离。
七：非常重要：精确测量出安装距离。
八：安装传感器——调试信号——做防水——归整好信号电缆——清理现场线头等废弃物 ——安装结束——验收签字
