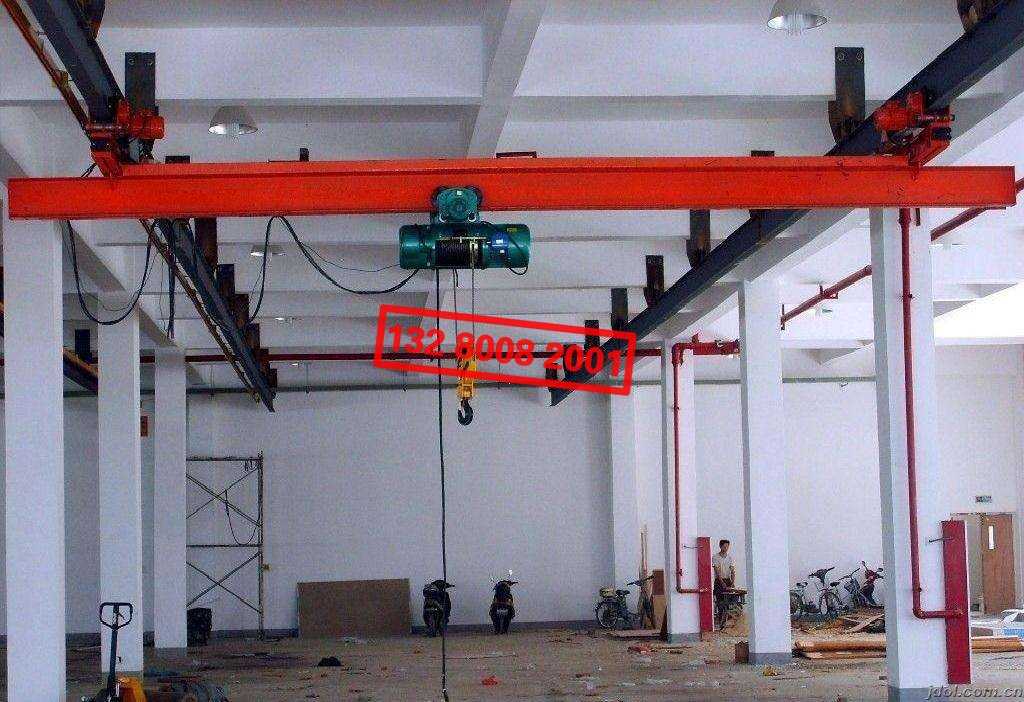

LXB型防爆电动单梁悬挂起重机说明书

　　LXB型防爆电动单梁悬挂起重机是在“LX”的基础上，根据GB3836.1-2000《爆炸性环境用防爆电气设备》及GB3836.2-2000《爆炸性环境用电气设备“d”》设计而成，具有结构合理、外观美观、防爆性强等特点。整机与HB(BCD)、HBS(BMD)型防爆电动葫芦配套使用，起重量1-10吨，跨度7.5-22.5米，工作级别A3-A4，工作环境-25℃-+40℃。防爆等级分别为ExdIIBT4、ExdIICT4。
　　本产品适用于有爆炸性气体的环境，不适用于有爆炸性粉尘的环境，操作形式为地面操作。

防爆等级	温度组别
	T1	T2	T3	T4
ⅡA	丙烷、乙烷、一氧化碳、 丙酮、醋酸、氨、丙酮、 醋酸、氨、吡啶等	乙醇、乙烷、丙烷、醋酸、 乙脂、二氯乙烷、氯乙烯、 乙氯醇、二甲胺等	戊烷、癸烷、松节油、 石脑油、石油(包括汽 油)、稀料油、戊醇等	乙醛、三甲胺等
ⅡB	丙炔、丙烯晴、氰化氢、 煤气等	乙烯、环氧乙烷、丙烯酸甲酯、呋喃等	甲醚、丙烯醛、硫化氢等	乙基甲基醚、二乙醚、 二丁醚、四氯乙烯等
ⅡC	氢、水煤气	乙炔

技术参数表

型号				LX0.5-S														LX1-S														LX2-S
起重量(t)				0.5														1														2
运行机构	速度(m/min)			20    30														20   30														20   30
	电动机	型号		ZDY I   12-4														ZDY1   12-4														ZDY I  12-4
		功率(kw)		0.4x2														0.4x2														0.4x2
电动葫芦	型号			HB							HBS							HB							HBS							HB							HBS
	起升高度(m)			6 9 12 18														6 9 12 18														6 9 12 18
	速度	起升	(m/min)	8							8/0.8							8							8/0.8							8 8/0.8
		运行		20							30							20							30							20 30
工作级别				A3-A5														A3-A5														A3-A5
电源				三相交流 380V 50Hz
车轮直径(mm)				130
工字钢轨道				120a-132c
跨度	(m)			3	4	5	6	7	8	9	10	11	12	13	14	15	16	3	4	5	6	7	8	9	10	11	12	13	14	15	16	3	4	5	6	7	8	9	10	11	12	13	14	15	16
整机长度				4.5	5.5	6.5	7.5	8.5	10	11	12	13	14	15	16	17	18	4.5	5.5	6.5	7.5	8.5	10	11	12	13	14	15	16	17	18	4.5	5.5	6.5	7.5	8.5	10	11	12	13	14	15	16	17	18
轮压	最大		(kN)	4.7	4.8	5.1	5.2	5.3	5.9	6.0	6.2	6.4	6.5	7.1	7.3	7.5	7.7	7.4	7.5	7.9	8.0	8.2	8.7	8.9	9.1	9.3	9.5	10.3	10.5	10.7	10.9	13.0	13.2	13.4	13.6	13.8	14.4	14.6	14.8	15.0	15.2	15.8	16.0	16.2	16.4
	最小			1.2	1.3	1.6	1.7	1.9	2.4	2.6	2.7	2.9	3.1	3.7	3.9	4.1	4.3	1.3	1.4	1.8	2.0	2.2	2.7	2.9	3.0	3.2	3.4	4.5	4.7	4.9	5.1	1.5	1.7	1.9	2.1	2.3	3.2	3.4	3.6	3.8	4.0	4.5	4.7	4.9	5.1
质量				0.67	0.70	0.82	0.87	0.92	1.14	1.21	1.28	1.47	1.54	1.71	1.79	1.87	1.95	0.76	0.79	0.94	1.01	1.08	1.28	1.36	1.43	1.50	1.58	1.97	2.05	2.1.3	22	0.92	0.99	1.07	1.14	1.22	1.55	1.63	1.71	1.79	1.87	2.06	2.14	2.22	2.30
外形尺寸		A	(mm)	512					562					592				562					592					612				592					612
		h		550														660														840
		h0		273					328      362									328					362					600				362					600
		Hmax							831       861									831					861					881				861					881
		L							1000									750					1000									750					1000
		L1		234														256														277.5
		L2		154														154														152.5
		B		1500					2000					2500				1500					2000					2500				1500					2000					2500
		W		1000					1500					2000				1000					1500					2000				1000					1500					2000

型号				LX0.5-S														LX1-S														LX2-S
起重量(t)				0.5														1														2
运行机构	速度(m/min)			20    30														20   30														20   30
	电动机	型号		ZDY I   21-4														ZDY1   21-4														ZDY I  21-4
		功率(kw)		0.4x2														0.4x2														0.4x2
电动葫芦	型号			HB							HBS							HB							HBS							HB							HBS
	起升高度(m)			6 9 12 18														6 9 12 18														6 9 12 18
	速度	起升	(m/min)	8							8/0.8							8							8/0.8							7							7/0.7
		运行		20							30							20							30							20   30
工作级别				A3-A5														A3-A5														A3-A5
电源				380V 50Hz 3PH
车轮直径(mm)				130																												150
工字钢轨道				120a-132c																												125c-163c
跨度	(m)			3	4	5	6	7	8	9	10	11	12	13	14	15	16	3	4	5	6	7	8	9	10	11	12	13	14	15	16	3	4	5	6	7	8	9	10	11	12	13	14	15	16
整机长度				4.5	5.5	6.5	7.5	8.5	10	11	12	13	14	15	16	17	18	4.5	5.5	6.5	7.5	8.5	10	11	12	13	14	15	16	17	18	4.0	5.0	6.5	7.5	8.5	10	11	12	13	14	15	16	17	18
轮压	最大		(kN)	18.5	18.7	18.9	19.2	19.4	19.9	20.1	20.4	20.7	20.9	21.2	21.5	21.7	22.0	29.5	29.7	29.9	30.2	30.4	31.0	31.2	31.6	31.8	32.0	32.9	33.2	33.5	33.8	5.91	59.4	60.1	60.4	60.9	61.2	61.5	61.9	62.3	62.9	63.4	64.1	64.5	64.9
	最小			2.0	2.2	2.4	2.7	2.9	3.4	3.6	3.9	4.2	4.4	4.7	5.0	5.2	5.5	2.0	2.2	2.4	2.7	2.9	3.5	3.7	4.0	4.3	4.5	5.4	5.7	6.0	6.3	3.3	3.7	4.3	4.6	5.1	5.4	5.7	6.2	6.5	7.1	7.7	8.3	8.7	9.1
质量				1.14	1.22	1.30	1.38	1.48	1.65	1.75	1.85	1.95	2.05	2.19	2.29	2.39	2.49	1.38	1.46	1.54	1.62	1.70	1.92	2.02	2.12	2.22	2.32	2.46	2.56	2.66	2.76	2.47	2.61	2.87	2.98	3.19	3.31	3.43	3.61	3.75	3.98	4.21	4.48	4.63	4.79
外形尺寸		A	(mm)	642														652														770					790					830
		h		930														1185														1350
		h0		630														640										740				385		660			780					870
		Hmax		900														910														1065					1085					1125
		L		750					1000									750					1000									500	750				1000
		L1		278.5														301.5														900
		L2		151														170														900
		B		1500					2000					2500				1500					2000					2500				1500					2000					2500
		W		1000					1500					2000				1000					1500					2000				1000					1500					2000

本样所提供重量为设计值，制造值+15%
