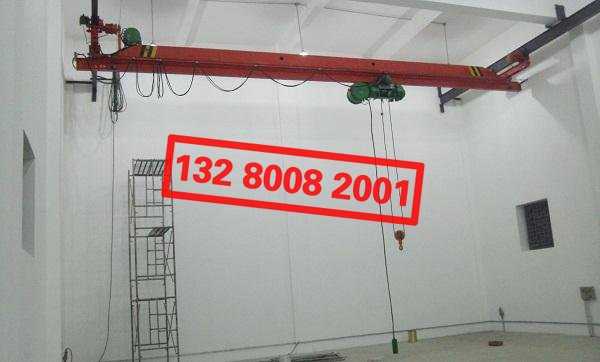

LDY冶金单梁起重机说明书

LDY冶金单梁起重机|


发布时间:2017-11-22 08:24:57人气:508
简介
   LDY冶金单梁起重机主要用于吊运熔融金属的冶金、铸造场所,其配套起升机构为YH型冶金电动葫芦,起重量≤10t。起重机主梁底部采用特殊隔热处理。工作环境温度-10℃-60,在40℃的温度下,相对湿度不超过50%。起重机设计、制造满足国家质量监督检疫总局所发的质检办特函【2007】375号文件。其它吊运熔融的非金属物料和吊运炽热固态金属的场所也可参照选用。

技术要求
1.制造、安装、使用等均应符合JB/T1306-2008及质检办特函(2007)375号文件。
2.厂房均应比起重机最高点≧200mm。
3.操作方式:地槽-遥控操作或空操操作。
1.端梁装置   2.铭牌    3.主梁    4.吨位牌    5.YH电动葫芦   6.输电装置
技术参数表

起重机运行结构 运行速度(m/min) 20 30
速比 58.95 39.42
电动机 型号 锥形鼠笼
功率(kw) 0.8x2、1.5x2
转速(r/min) 1380
起升结构(电动葫芦)
及运行结构
电动葫芦形式 YH
起升速度(m/min) 8(7)
起升高度H(m) 9、12、15、18、20
运动速度(m/min) 20
电动机 锥形鼠笼型
工作制度 中级 JE=20%
电源 380V  50HZ
车轮直径 270   400
轨道面宽 37-70
吨位(t) 跨度(m) 整车总量(t)地操 最大轮压(kN) 最小轮压(kN) 踏面至主梁顶H1 踏面至钩中心H2 主梁总高H3 端梁轮距W 端梁总长B 吊钩左极限C1 吊钩有极限C2
2 7.5 2.14 15.2 4.4 490 1405 595 2000 2500 871 1291
8 2.19 15.4 4.5
8.5 2.24 15.6 4.6
9 2.30 15.8 4.7
9.5 2.35 16 4.8
10 2.40 16.2 4.9
10.5 2.45 16.4 5.0
11 2.50 16.6 5.2 1510 700
11.5 2.54 16.7 5.3
12 2.60 16.9 5.4
12.5 2.65 17.1 5.5
13 2.71 17.3 5.7
13.5 2.77 17.4 5.8
14 2.83 17.6 5.9
14.5 3.14 18.4 6.7 580 1520 800 2500 3000
15 3.21 18.6 6.9
15.5 3.27 18.8 7.0
16 3.34 19.0 7.2
16.5 3.40 19.2 7.3
17 3.46 19.3 7.5
17.5 3.97 20.6 8.8 660 1540 900
18 4.05 20.8 8.9
18.5 4.12 21.0 9.1

本样所提供重量为设计值,制造值+15%
技术参数表

吨位(t) 跨度(m) 整车总量(t)地操 最大轮压(kN) 最小轮压(kN) 踏面至主梁顶H1 踏面至钩中心H2 主梁总高H3 端梁轮距W 端梁总长B 吊钩左极限C1 吊钩有极限C2
2 19 4.20 21.2 9.3 660 1540 900 2500 3000 871 1291
19.5 4.28 21.4 9.5
20 4.96 23.2 11.2 785 1515 1000 3000 3500
20.5 5.05 23.4 11.4
21 5.13 23.6 11.6
21.5 5.22 23.9 11.9
22 5.31 24.1 12.1
22.5 5.40 24.3 12.3
3 7.5 2.14 19.7 4.4 530 1573 700 2000 2500
8 2.19 20.0 4.5
8.5 2.25 20.2 4.6
9 2.31 20.4 4.7
9.5 2.36 20.7 4.9
10 2.42 20.9 5.0
10.5 2.48 21.1 5.1
11 2.53 21.3 5.3 580 1620 800
11.5 2.77 21.9 5.8
12 2.83 22.2 6.0
12.5 2.89 22.4 6.1
13 2.96 22.6 6.3
13.5 3.02 22.8 6.4
14 3.09 23.0 6.6
14.5 3.56 24.2 7.8 660 1640 900 2500 3000
15 3.63 24.4 7.9
15.5 3.71 24.6 8.1
16 3.79 24.9 8.3
16.5 3.86 25.1 8.5
17 3.94 25.3 8.7
17.5 4.45 26.6 9.9 745 1655 1000
18 4.54 26.8 10.2
18.5 4.62 27.1 10.4
19 4.71 27.3 10.6
19.5 4.80 27.6 10.8

本样所提供重量为设计值,制造值+15%
技术参数表

吨位(t) 跨度(m) 整车总量(t)地操 最大轮压(kN) 最小轮压(kN) 踏面至主梁顶H1 踏面至钩中心H2 主梁总高H3 端梁轮距W 端梁总长B 吊钩左极限C1 吊钩有极限C2
3 20 5.28 28.8 12.0 820 1680 1100 3000 3500 841 1291
20.5 5.37 29.0 12.2
21 5.46 29.3 12.5
21.5 5.56 29.5 12.7
22 5.65 29.8 12.9
22.5 5.74 30.0 13.1
5 7.5 2.65 30.4 5.2 660 1730 800 2500 3000 841 1310
8 2.72 30.8 5.3
8.5 2.79 31.1 5.5
9 2.86 31.5 5.6
9.5 2.94 31.8 5.8
10 3.01 32.1 5.9
10.5 3.08 32.4 6.1
11 3.15 32.7 6.2
11.5 3.33 33.2 6.7 745 1745 900
12 3.41 33.5 6.9
12.5 3.49 33.8 7.0
13 3.56 34.0 7.2
13.5 3.64 34.3 7.4
14 3.71 34.5 7.6
14.5 4.19 35.8 8.7 820 1770 1000
15 4.28 36.1 9.0
15.5 4.36 36.3 9.2
16 4.45 36.6 9.4
16.5 4.54 36.9 9.6
17 4.63 37.1 9.8
17.5 4.87 37.8 10.4 875 1815 1100
18 4.96 38.1 10.6
18.5 5.06 38.3 10.9
19 5.15 38.6 11.1
19.5 5.24 38.9 11.3
20 6.63 42.3 14.8 925 1865 1200 3000 3500
20.5 6.74 42.7 15.1
21 6.86 43.0 15.3
21.5 6.98 43.3 15.6

本样所提供重量为设计值,制造值+15%
技术参数表

吨位(t) 跨度(m) 整车总量(t)地操 最大轮压(kN) 最小轮压(kN) 踏面至主梁顶H1 踏面至钩中心H2 主梁总高H3 端梁轮距W 端梁总长B 吊钩左极限C1 吊钩有极限C2
5 22 7.10 43.6 15.9 925 1865 1200 3000 3500
22.5 7.22 44.0 16.2
10 7.5 3.55 50.8 6.5 820 1780 1000 2000 2500 15001 2100
8 3.63 51.7 6.6
8.5 3.72 52.6 6.8
9 3.81 53.4 7.0
9.5 3.90 54.1 7.2
10 3.99 54.7 7.4
10.5 4.07 55.4 7.6
11 4.16 56.0 7.7
11.5 4.39 56.9 8.3   1825 1100
12 4.48 57.4 8.5
12.5 4.58 57.9 8.7
13 4.67 58.4 8.9
13.5 4.76 58.9 9.1
14 4.86 59.3 9.4
14.5 5.15 60.3 10.1 1865 1140 2500 3000
15 5.24 60.7 10.3
15.5 5.34 61.1 10.5
16 5.44 61.6 108
16.5 5.54 62.0 11.0
17 5.64 62.4 11.2
17.5 6.44 64.5 13.2 925 1925 1250
18 6.55 64.9 13.5
18.5 6.67 65.3 13.8
19 6.79 65.8 14.1
19.5 6.91 66.2 14.4
20 8.31 69.8 17.9 1100 1850 1350 3000 3500
20.5 8.46 70.3 18.2
21 8.61 70.7 18.6
22.5 8.76 71.2 18.9

本样所提供重量为设计值,制造值+15%
