梁式起重机说明书

梁式起重机|


发布时间:2017-11-22 02:05:39人气:686

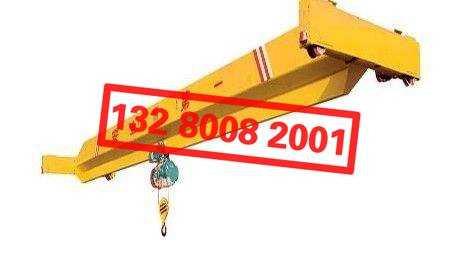

梁式起重机,是起重机的一种,是由桥架和起重小车组成的起重机。
桥架沿地面轨道作纵向运动,沿桥架作横向运动。有起升、桥架行走、小车行走等三个工作机构。
以人力或电力驱动。
多用于厂房或车间内搬运货物。
用于工厂、仓库、料场等不同场合吊运货物,禁止在易燃、易爆腐蚀性介质环境中使用。

梁式起重机是起重机中的一种,具有起重机械的特点,是一种作循环、间歇运动的机械。一个工作循环包括:取物装置从取物地把物品提起,然后水平移动到指定地点降下物品,接着进行反向运动,使取物装置返回原位,以便进行下一次循环。

工作机构
工作机构包括:起升机构、运行机构、变幅机构和旋转机构,被称为起重机的四大机构。
起升机构,是用来实现物料的垂直升降的机构,是任何起重机不可缺少的部分,因而是起重机最主要、最基本的机构。
运行机构,是通过起重机或起重小车运行来实现水平搬运物料的机构,有无轨运行 和有轨运行之分,按其驱动方式不同分为自行式和牵引式两种。
变幅机构,是臂架起重机特有的工作机构。变幅机构通过改变臂架的长度和仰角来改变作业幅度。
旋转机构,是使臂架绕着起重机的垂直轴线作回转运动,在环形空间运移动物料。起重机通过某一机构的单独运动或多机构的组合运动,来达到搬运物料的目的。

分类
单梁起重机
单梁桥式起重机桥架的主梁多采用工字型钢或钢型与钢板的组合截面。起重小车常为手拉葫芦、电动葫芦或用葫芦作为起升机构部件装配而成。
按桥架支承式悬挂式两种。前者桥架沿车梁上的起重机轨道运行;后者的桥架沿悬挂在厂房屋架下的起重机轨道运行。单梁桥式起重机分手动、电动两种。手动单梁桥式起重机各机构的工作速度较低,起重量也较小,但自身质量小,便于组织生产,成本低,适合用于无电源后搬运量不大,对速度与生产率要求不高的场合。手动单梁桥式起重机采用手动单轨小车作为运行小车,用手拉葫芦作为起升机构,桥架由主梁和端梁组成。主梁一般采用单根工字钢,端梁则用型钢或压弯成型的钢板焊成。
电动单梁桥式起重机工作速度、生产率较手动的高,起重量也较大。电动单梁桥式起重机由桥架、大车运行机构、电动葫芦及电气设备等部分组成。
双梁桥式起重机
双梁桥式起重机由直轨、起重机主梁、起重小车、送电系统和电器控制系统组成,特别适合于大悬挂 和大起重量的平面范围物料输送。

操作步骤
有驾驶室
进入驾驶室内,首先要关好门锁,接通电源,试运行。根据地面指挥人员的要求,将吊钩运行于被吊物正上方,等地面人员的一切完备后,点动上升或移动位置操作按扭,按指挥起吊或者落吊(注意:待被吊物高于基准面50mm且无异常状态时才能正常起吊)。在进行横向移动时必须和地面指挥协调一致,且吊物要高于障碍物200mm以上。在下落时当吊物距基准面100mm时应点动按钮、以保证物体下落平稳。
无驾驶室
先闭合电源,再下放吊钩至被吊物。根据吊装要求,正确操作指令按钮。作业结束后应将吊钩升起到安全的高度,机器停靠到位,关掉电源开关。
安全检查
梁式起重机在使用前要查看两侧立式支柱、承重梁是否有明显变形、倾斜、裂纹或连接螺栓脱落现象。电气连接线路是否有老化、破损现象,各处连接是否牢固,绝缘是否完好。检查钢丝绳是否有扭曲变形,变细、伸长和断丝是否达到报废条件。检查滑轮、钓钩、卸扣肖轴、防脱钩装置等是否有严重磨损变形。检查起重限位器是否正常。有驾驶室的要检查驾驶室门控制器是否灵敏有效,各控制按钮的按下、弹起是否正常,检查驾驶室内各操作系统是否安全灵敏有效。检查横向刹车系统是否有效可靠。使用前检查各联接部位是否联接牢固,装配是否符合要求,电源电压是否符合规定。检查大小钓钩的升降系统刹车是否有效可靠。正式运行前、在试运行过程中是否发现两端的电机是否有不同速现象,轨道螺丝有无松动的问题,如有应立即停车,待问题解决后,方可行车,严禁带病作业。
维护保养
使用期间,每次要对机械进行检查,观察机械是否有异常声音,操作性能是否灵敏。在吊钩处于最低工作位置时,卷筒上的钢丝绳必须保留3圈以上安全圈。点动按钮,目测电机轴轴向窜动量,应在1~2mm范围内。每周检查钩头是否转动灵活,轴承是否补油等。每月定期检查钢丝绳,尾端固定应牢固可靠,外观磨损程度不得有扭结、松散、腐蚀等缺陷,钢丝绳每半年保养一次(涂抹黄油等)。每半年检查起重机的轨道,不得有松动、变形等。
注意事项
操作者无论在何种情况下都要遵守“十不吊”原则,以防违规的事故发生。起吊前,应确保移动区域内无人穿越或站立。采取正确姿势挂钩,注意检查挂钩是否稳妥牢靠,挂钩人员离开适当安全距离后再起吊。提升速度、高度应适当,移动应缓慢、平稳。吊装作业时,驾驶员要和地面指挥做好配合,尽量使升降、行走速度和停止保持一致,并且现场只能一人指挥,不能两人交叉同时指挥。夜间吊装作业应有足够的照明。吊装作业时,必须按规定负荷的进行吊装,严禁超负荷运行。悬吊的重物下方严禁站人、通行和工作。起重过程中发生钢丝绳断裂、吊物坠落等危险情况或出现故障时,应及时停机处理,未查清原因和排除故障前,不得继续吊装作业。处于工作状态时,不许进行保养和维修。使用中如有异常响声,应遵循先停车,后检查,排除故障后再开车的程序。

梁式起重机




卓力工矿是国内知名梁式起重机生产厂家,有丰富的经验为客户提供高品质的梁式起重机及完善的售后服务,如果您想了解最新梁式起重机价格或者更详细信息,欢迎拨打服务热线:13280082001 18605374511.或者联系在线客服: 点击这里、立刻咨询;我们携程为您服务!

常见问题:梁式起重机发货时间? 梁式起重机售后保障? 梁式起重机订货需要提供什么信息?


产品标签:梁式起重机|
