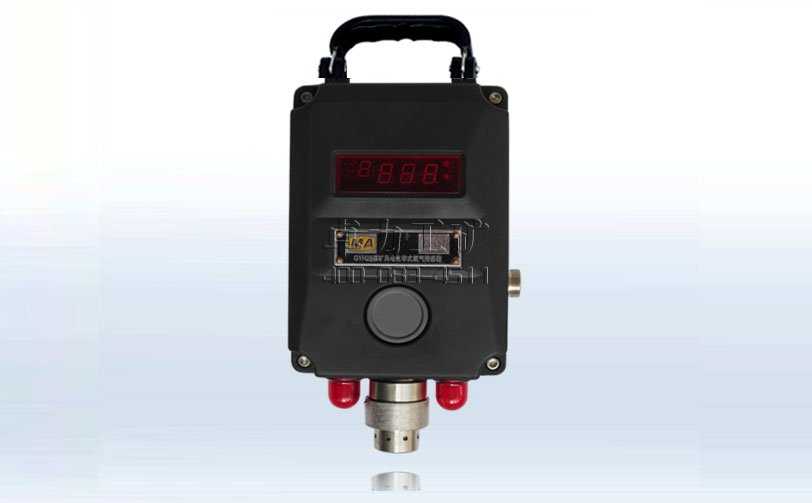

GYH25矿用氧气传感器

GYH25矿用氧气传感器

  GYH25氧气传感器是新一代智能型氧气传感器,采用标准信号输出,可与国内各种断电仪及监控系统配套使用,连续监测易燃工作环境中的氧气浓度。

全国销售热线:400-083-4511 0537-7970778 13280082001

在线咨询加入收藏
同类产品推荐
GYH25矿用氧气传感器说明书

GYH25矿用氧气传感器

GYH25矿用氧气传感器|氧气传感器说明书


● 概述
GYH25矿用氧气传感器(以下简称传感器)为本质安全型仪器,是矿用连续检测矿井下氧气浓度的高精度仪表。传感器能够实时地测量并且显示矿井下的氧气浓度,而且根据浓度值的大小产生声光报警信号,并且输出与氧气浓度相对应的模拟信号。

适用范围:
GYH25矿用氧气传感器主要用于煤矿井下紧急避险等场所,监测环境中氧气浓度,并连续自动地将氧气浓度值转换成标准电信号传送给关联设备,具有就地显示氧气浓度值,超限声光报警等功能。该传感器经国家防爆检验机关进行联机检验后,可与国内各类型监测系统配套,适用于有自燃倾向的采掘工作面、回风巷、避难硐室等地点固定使用。

产品配套:
传感器经国家防爆检验机关进行联机检验后, 可与本公司的KJ70N煤矿监测系统配合使用
可以与国内其它煤矿及非煤矿监测系统及断电仪、风电瓦斯闭锁装置兼容使用。
适宜在煤矿采掘工作面、机电硐室,回风巷道等地点固定使用。
也可以独立使用于多种矿用火灾监测系统。

产品功能

该仪器适用于煤矿井下各作业场所中测量空气中的氧气浓度。
仪器具有红外线遥控调校功能;具有超限声、光报警功能。
传感器具备氧气浓度信号远传功能,通过频率、电流或数字信号传输。

GYH25氧气传感器产品特点
GYH25氧气传感器不仅仅具有通讯距离远、接点输出功率大、就地显示等特点,随着科技的发展和技术的进步GYH25氧气传感器还具有声光报警、红外遥控调校、安装使用方便等特点。
1.采用新型单片微机和高集成数字化电路,使电路结构简单,性能可靠,便于维修与调试。
2.实现了红外遥控调校零点、灵敏度、报警点等功能,使调校方便简单。
3.增加了传感器断电控制功能,并可任意设定断电点,实现了一机多用。
4.采用新型开关电源,降低了整机功耗,增加了仪器传输距离。
5.增加了故障自检功能,便于使用与维护。
6.设计了新型高强度外壳结构,增强了仪器抗冲击能力。

GYH25氧气传感器结构特点
GYH25氧气传感器主机的机壳采用不锈钢冲压而成,其前后盖合缝处设计有橡胶密封围,既防尘又防水,下部装有传感器元件,采用了微型限制扩散式气室,报警灯组采用了高亮度红色发光管,同时也具有声报警。仪器正面采用了四位红色数码作为数字显示。整个设计新颖、体积小、调节方便。

● 工作原理

氧气传感器采用隔膜式伽伐尼电池工作原理。传感器通常包括具有催化活性的金属阴极,易极化的活泼金属阳极,酸、碱、盐的水溶液、和其他离子导体构成的电解质,密闭外壳和管脚。氧气传感器的外壳顶部有一个毛细微孔,允许氧气通过并进入工作电极。此时氧气将在传感器内部被电解,导致传感器内部导电离子浓度发生变化。通过测量流过两电极的电解电流可以准确感知环境中氧气浓度的变化,电解电流与氧气浓度呈良好的线性关系。

GYH25氧气传感器型号意义
型号:GYH25氧气传感器
G——传感器;
Y——氧气;
H——电化学原理;
25——量程范围(%O2)。

GYH25氧气传感器主要技术参数
防爆型式:矿用本质安全型
防爆标志:ExibIMb
工作参数:
工作电压:12~24V DC
工作电流:≤40mA
测量范围:0~25.0% O2
分辨率: 0.1% O2。
显示方式:4位LED显示
响应时间:≤30s
报警点:可调,出厂时设定为15.0% O2,当≤15.0% O2时仪器报警;
报警误差:±0.1%O2。
基本误差:±5%满量程
输出信号:
    频率:200~1000Hz;
    电流:4~20mA;
    数字:RS485
外形尺寸:284mm×118mm×38mm
重量:1kg
外壳材质: 不锈钢

GYH25氧气传感器使用环境
环境温度:0℃~40℃
相对湿度:≤98%RH
大气压力:80kPa~116kPa
风速:0m/s~8m/s
适用于含有瓦斯或煤尘爆炸危险的煤矿井下。


附录 A
A.1 关联设备:

序号
型号名称
安标证号
防爆证号
1
KDW0.7/18-J(原KHJ6.2)矿用隔爆兼本安电源继电器箱
MAB080207
2082891
2
KDW17矿用隔爆兼本安电源
MAA010003
20621347
3
KDW28-18矿用隔爆兼本安
不间断电源
MAA080025
21120518
4
KDG2.5/127(原KHJ6.3)矿用隔爆兼本安型断电器
MAB080208
2082896
5
KDW1140/18D矿用隔爆兼本安电源继电器箱
MAB100091
320091088
6
KDW65隔爆兼本安型多路电源
MAA060010
20921478


A.2  配接设备

序号
型号名称
安标证号
防爆证号
1
KJ70N-F1矿用分站
MFC080100
2084123
2
KJ70N-F监控分站
MFC070021
2074089
3
FYF6(原KJS2)遥控发送器
MFA080100
2084135
4
KJ70-F(B)矿用本安型安全监控分站
MFC100154
320101136
5
KJ70-F(C)矿用本安型安全监控分站
MFC100155
320101134
6
KJF16B通用监控分站
MFC070001
2074023
7
FYF6(原KJS2)遥控发送器
MFA080100
2084135
