KHP142-K煤矿用带式输送机保护控制装置说明书

● 概述



KHP142-K煤矿用带式输送机保护控制装置（以下简称装置），适用于煤矿井下有瓦斯和煤尘爆炸的危险场所，用作井下各种被控设备的保护装置，更适用于矿井胶带输送机的自动控制及监测。装置具有输入/输出点数扩展，采用不同的模块实现不同的控制要求。有：带中央处理单（CPU）主模块；数字量I/O扩展模块；模拟量扩展模块；CP243-1通讯扩展模块。从而根据现场不同的控制对象及复杂控制要求来选用不同的模块进行组合。从而完成对被控设备的逻辑控制功能。控制器的核心部分是采用德国SIEMENS公司生产的S7系列可编程序控制器，适用于各行各各种场合的检测及自动化控制。在独立运行时，完成单机自动化控制，或组网运行，构成系统实现主/从站的监控，完成复杂的控制功能，具有极高的性价比。





● 使用环境条件：

a)  环境温度：0℃ ～ 40℃；

b)  湿度：不大于95%；

c)  大气压力：86 kPa ～ 106 kPa；

d)  无显著振动和冲击的场合；

e)  煤矿井下有爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合。



● 主要功能

3.1  提供“启动”，“停止”，“急停”，“复位”共4个按钮及一个手动/联机转换开关。

3.2  提供皮带速度的显示功能；控制器能提供跑偏、温度、堆煤、烟雾、速度、撕裂、闭锁的故障显示功能。

3.3  提供皮带启动预告、皮带启动/停止、洒水启动/停止、报警开关量信号输出，启动预告时间不低于10s。

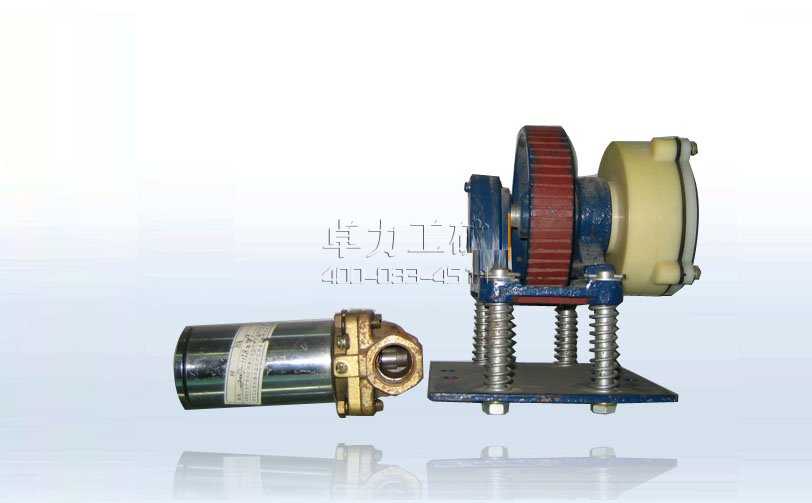

3.4  打滑保护功能

当输送带速度在10s内均在（50%～70%）V_e (V_e为额定带速)范围内，或输送带速度小于等于50%V_e或输送带速度大于110%V_e时，打滑保护装置报警，同时中止带式输送机的运行。对于带式输送机正常启动和停止造成的速度变化，本装置没有保护动作。



3.5  堆煤保护功能

堆煤保护装置在2秒内连续检测到煤位超过预定位置时，装置报警，同时中止带式输送机的运行。其保护动作时所需作用于堆煤传感器受力点的正向力≤10N。



3.6  跑偏保护功能

a) 当控制器正常运行过程中，皮带发生一级跑偏时装置报警。

b) 皮带发生二级跑偏（输送带超出托辊端边缘20mm）时装置报警，并中止带式输送机的运行。

c) 保护动作所需作用于跑偏传感器中点正向力为：20N～100N。



3.7  撕裂保护功能

当运行的输送带纵向撕裂时，装置报警，同时中止带式输送机的运行。

3.8  紧急闭锁开关保护功能

双向紧急闭锁开关在任何一边的拉线上施加一定的力时，装置报警，同时中止带式输送机运行并自锁，须人工复位后才能重新开机。



3.9烟雾保护功能

连续2s～60s秒内烟雾浓度不小于0.1mg/m³时，装置报警，同时中止带式输送机的运行并控制洒水装置中的电磁阀，启动洒水装置，喷水降温。



3.10温度保护功能

在测温点处温度超过规定值时装置报警，同时中止带式输送机的运行并控制洒水装置中的电磁阀，启动洒水装置，喷水降温

对主滚筒温度的监测将温度阈值设定如下：

当测温点与离被监测点发热处距离为10mm～15mm时为(40±2)℃；
