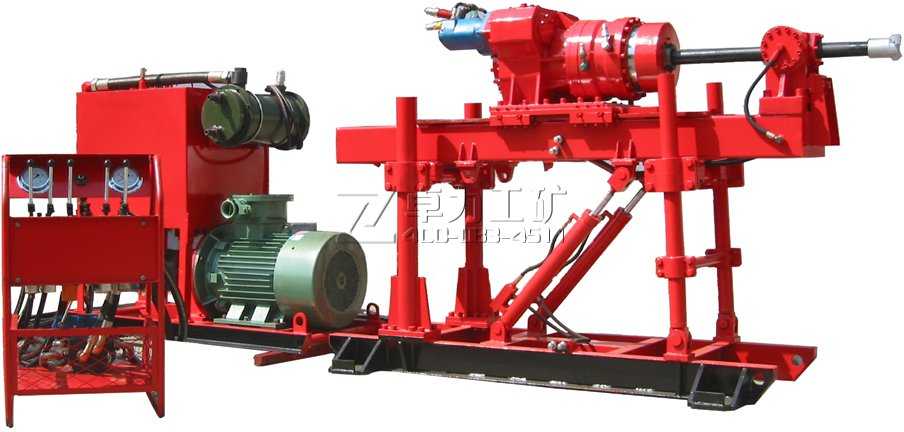

ZDY4000(S)煤矿用全液压坑道钻机说明书

一、概述
       ZDY4000、 ZDY4000S型煤矿用全液压坑道钻机主要用于煤矿井下钻进较大直径的瓦斯抽（排）放孔、注浆防灭火孔、煤层注水孔、防突卸压孔、探水孔、地质勘探孔以及其它工程钻孔。
       适用于岩石坚固性系数f≤10的各种煤、岩层钻孔。配置适当的钻头、钻杆等钻具可进行取芯、松软煤层钻孔等工程作业。
二、特点

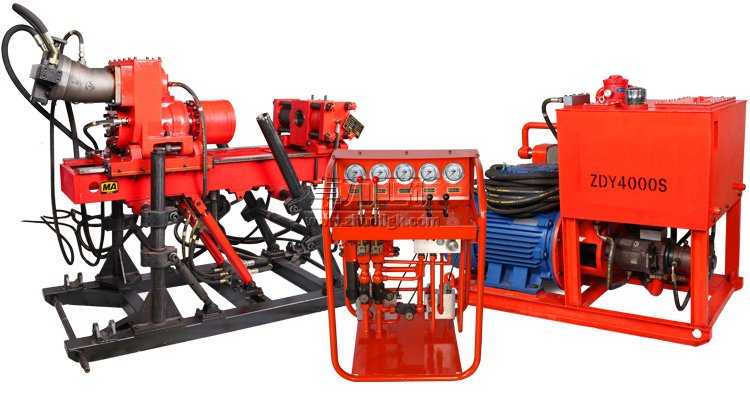

      1、煤矿用全液压坑道钻机为全液压动力头组合式结构。由液压泵站、动力头、机架、操作台、立柱支承等四大部分组成。
      2、解体性能好，部件质量轻，便于井下钻机搬迁、移位，钻场布置灵活。
      3、独特的液压系统，双泵。钻机回转参数与给进参数可独立调控，提高了钻机对各种不同钻进工艺的适应能力。
      4、动力头回转器采用双马达、传动主轴通孔结构，钻杆长度不受钻机给进行程限制，即根据井下钻场施工条件选用不同长度的钻杆，适用范围大。
      5、液压卡盘与液压夹持器卡卸钻杆，操作简单、省力，效率高，安全。
      6、操作台、泵站、主机之间油管联接，操作集中，人员可远离井口操作，有利于人身安全保护。
      7、四立柱支承，升降油缸调整机身（即钻孔倾角），方便省力。
      8、配以变量泵可无级调速，适应工况范围大。

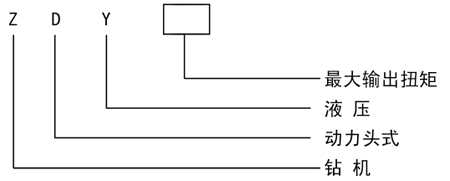

三、型号编制说明

四、工作原理
      电动机驱动油泵，将两股液压油经操作台，一股压力油输送到与减速机连接的液压马达，减速后输出动力，带动钻具回转。另一股压力油输送到油缸推动活塞来回移动，即可带动动力头作给进，回程或起拨钻具。顺逆时针旋转节流伐手轮可调节钻机钻孔给进速度。操作相应手柄可控制液压夹持器、液压卡盘动作，松卸，夹紧钻杆以及机架升降和钻孔或安装角度的调整。
五、选型说明
      1、ZDY系列钻机出厂标准配置中钻头切削刀片为硬质金片，适用岩层硬度f≤7，如用户钻孔岩层硬度f＞7时，订货时需要说明。根据岩层硬度选择增配不同形成的PDC金刚石复合片钻头。
      2、ZDY系列钻机出厂配套按无芯钻孔工艺配置钻头和钻杆。如果用户采用取芯钻孔工艺时，订货时需要说明，根据取芯钻孔直经，选择增配取芯钻头，岩芯管以及其它必需的配套件。
      3、井下钻孔，孔位变动致使钻机频繁移位时，钻孔巷道有轨道，可为用户配套钻机可移动支撑轨道车，但订货时需要说明并提供相应的数据资料（巷道高度、轨距、巷道宽度等。）
 　 4、ZDY系列钻机出厂不配置输送冲洗液用泥浆泵，用户如需用应订货时说明增配。
      5、ZDY系列钻机出厂配套的钻杆直径为φ42、φ50、φ63、φ73。如果用户配套螺旋钻杆时订货时需要说明。
      6、ZDY系列钻机配套电机电压为380/660v如用户电源为660/1140v，订货时需要说明。
六、主要技术参数

参数名称型号规格	ZDY4000钻机
钻进深度（m）	200/400
开孔直经（mm）	94/115/133/200
终孔直经（mm）	75.3/94
钻杆直经（mm）	73
钻孔倾角（0）	0~±90o
额定转速（rpm）	56/120
额定扭矩（N.m）	4000/1640
最大给进力（KN）	125.5
最大起拨力（KN）	94
给进行程（mm）	850
电机功率（KW）	55/45
主机外形尺寸（mm）( 长×宽×高）	2320×960×1600
主机重量kg)	≤2145
