GKT5L型设备开停传感器说明书

一、概述
1、产品特点

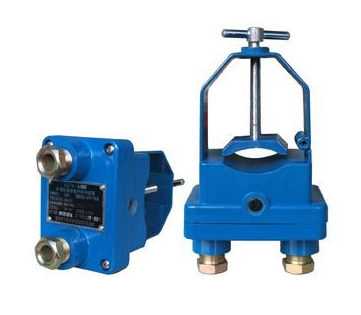

GKT5L设备开停传感器（以下简称传感器）是一种用于监测煤矿井下机电设备（如采煤机、运输机、局扇、破碎机、提升机等）开停状态的固定式监测仪器。
具有就地显示并能将电气设备的开停状态转换成各种标准信号，通过信号传输线传送给矿井生产监测系统，最终实现井下机电设备开停状态自动监控的功能。
本传感器为本质安全型结构，重量轻、功耗低、性能稳定、安装使用方便等特点。
2、主要用途和适用范围
2.1 主要用途
主要用于煤矿井下机电设备开停状态的连续监测。
2.2 适用范围
适用于各种类型交流驱动的用电设备，在供电电流不小于5A的情况下，均可连续监测用电设备的开/停状态。
工作原理：
仪器是由电源电路、磁场感应电路、放大电路、显示电路及信号输出等组成。电源是由关联设备提供的本安电源，信号由磁感应电流经I/V转换、电压放大电路后分别供给显示电路及信号输出电路输出1mA或5 mA电流。GKT5L型设备开停传感器是采用电磁场感应原理制成的固定式传感器，适用于煤矿井下各作业场所中测量电气设备的“开”与“停”的工作状态，仪器输出信号5mA时认为被检测设备为“开”，输出信号为1mA时认为被检测设备输出为“停”。
二、技术特征
1、工作电压：12V.DC～18V.DC(本安）。
2、最大工作电流：≤10mA。
3、信号输出类型：电流。
4、输出制式：
a)1/5mA型：1mA—停，5mA—开；
b)±5mA型：-5mA—停，+5mA—开。
5、信号输出误差：≤10%。
6、工作方式：连续。
7、工作状态指示：红、绿二个LED发光指示设备的停开状态（被控设备开时绿灯亮；被控设备停时红灯亮）。
8、信号传输距离：≤2.5km。
9、防护等级：IP54。
      防爆标志： ExibⅠ
10、至分站长度为：≤2.5km。
11、分布电感：≤1.0mH/km。
12、分布电容：≤0.1μF/km。

动作值：≥5A
电缆外径：18mm～55mm
电缆品种：橡套
工作方式：直接卡固在供电电缆外皮上，连续工作
