GFK50风门开闭状态传感器

GFK50风门开闭状态传感器

  GFK50型风门开闭状态传感器适用于煤矿井下监测通风巷道里所设置的风门“开”与“关”的状态 ,当风门未关严时,它可向监测系统发出开关信号 。

全国销售热线:400-083-4511 0537-7970778 13280082001

在线咨询加入收藏
同类产品推荐
GFK50风门开闭状态传感器说明书

GFK50风门开闭状态传感器

GFK50风门开闭状态传感器|gfk50风门开闭传感器


产品名称:GFK50型风门开闭状态传感器
产品型号:GFK50型
产品简介:
GFK50型风门开闭状态传感器适用于煤矿井下监测通风巷道里所设置的风门“开”与“关”的状态 ,当风门未关严时,它可向监测系统发出开关信号 。
组成

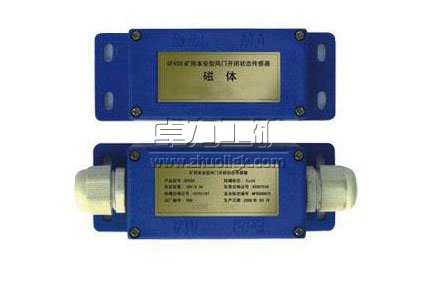

GFK50风门传感器由传感头组和磁块两部分构成,传感头组由干簧管外壳、插头、插座电缆固定板等组成、磁块组由Y25BH磁铁、外壳等组成。
产品特点及用途:
GFK50型风门开闭状态传感器与各种类型煤矿安全的监测系统配套使用,可连续监测煤矿井下通风巷道里所设置的风门“开”与“关”的状态,具有感应灵敏,安装方便,维护简单等特点。采用的干簧管触点,可靠动作次数达108。
工作原理:
  仪器整机由内装干簧管电路并带引出电缆的感应部和内装永久磁铁的磁铁部两部分组成。 当门扇被打开时,感应部内的干簧管远离磁铁而断开;同时有声报警提示。当门扇被关闭时,干簧管接近磁铁而吸合。
  当为单风门时,风门打开就有声光报警,仪器输出风门“开”信号,风门关闭后停止声光报警,仪器输出“关”信号。 当为双风门时,需要将仪器的双风门连接通讯线连接在一起,其中的一台或者两台仪器的数据传送到分站。
其中的一个风门为打开,仪器输出的信号为“关”,没有声报警,有光报警,两个风门都打开时输出的信号为“开”,同时两个仪器都有声光报警
     干簧管在磁场中,当磁场达到一定强度时,其中常闭触片与原来吸合的触片脱开、与另一常开触片吸合,当干簧管脱离磁场时,又恢复原来的状态。利用这个原理,将带有干簧管的传感器组和产生磁场的磁钢组分别安装在风门的门框和门的边缘(两者相对),利用风门位置的变化,产生开关信号,送至监控系统。

GFK50风门传感器使用条件
工作环境条件:
使用环境
a.  环境温度:0℃~ +40℃;
b.  相对湿度:≤ 95%(+25℃);
c.  大气压力:80 kPa~ 106kPa;
d.  适用场所:煤矿井下有瓦斯,煤尘爆炸危险的环境,但无显著振动和冲击、无破坏绝缘的腐蚀性气体场所。
传感器能承受的贮存条件为:
a)高温:60℃;
b)低温:-40℃;
c)平均相对湿度:95%(+25℃);
d)振动:加速度50m/s2;
e)冲击:加速度500m/s2。

GFK50风门传感器参数
a、电气性能
工作电压:18V.DC;
工作电流:≤ 20mA。
b、动作值及允许误差:动作距离≤50mm;允许误差≤10%。
c、信号输出制式:
触点型:触点开、闭 (或触点闭、开);
电流型:输出5mA.DC;输出1mA.DC(或0mA)。

主要技术指标:
项目 技术参数
测量范围 50mm
测量误差 ≤±10%
输出信号 为无源开关量信号
触点容量 DC36V/100mA
外形尺寸 传感头组件110*60*35;
磁钢组件80*40*25
重量 <0.4KG
