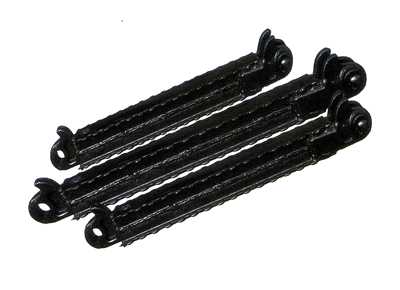

DJB型金属铰接顶梁说明书

DJB型金属铰接顶梁，与单体液压支柱或金属摩擦支柱配合用于炮采及高档普采工作面顶板支护。
DJB型金属铰接顶梁属于中型顶梁，梁身是用 8#π钢对焊而成，梁身断面高度为70。山东卓力还供应：DJA、DJB、DJC、DJD型金属铰接顶梁。
DJB型金属铰接顶梁可与各种类型单体金属支柱配合组成金属支架，供煤层倾角 25 度以下， 采高 1.0-1.4米的水平及缓倾斜回采工作面支护顶板用的一种高强度顶梁。
由于这种DJB型金属铰接顶梁能悬臂支护工作面煤壁前边的运输机道上面的顶板，使煤壁与支柱间有较大的无支护空间，从而为改善劳动条件。故为采用新型采煤机械和可弯曲运输机，实现采煤一般机械化提供了条件，是高档普采和新高档采技术必要配套设备。
DJB型金属铰接顶梁能悬臂支护工作面输送机上面的顶板，使煤壁与 支柱间有较大的空间，从而为改善劳动条件，采用新型采煤机械和可弯曲刮板输送机，实现采煤一般机械 化提供了条件。

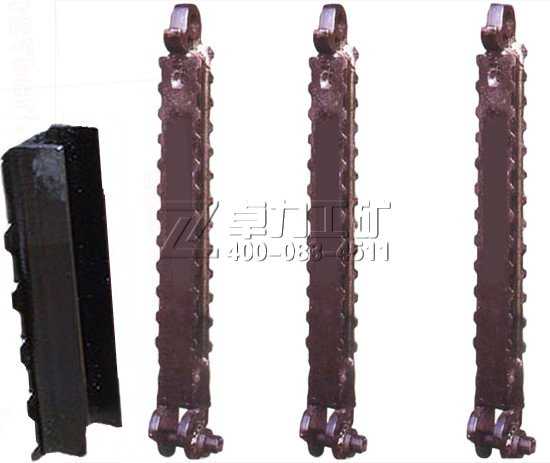

DJB型金属铰顶梁是一种全新顶梁,是 DJA 型顶梁的换代产品。梁体由两块 7 号∏钢对焊 而成，其截面高度分别为 90、74、75 毫米,梁端焊接头，另一端焊耳子，使之能够相互铰接,平及缓倾斜回采工作面支护的一种高强度顶梁由于这种顶梁能悬壁支护工作面，煤壁面前边的运输机道上面的顶板，使煤壁与支柱间有较大的支护空间。
金属铰接顶梁适合与各种类型带铰接顶盖的金属支柱（单体或摩擦支柱）组成金属支架，供煤矿在水平及缓倾斜回采工作面支护顶板使用。由于这种顶梁能实现悬臂支护，使煤壁与支柱间有较大的无支护空间，为实现采煤一般机械化提供了条件。该产品既适用于炮采工作面，同时也是高档普采工作面顶板支护的必要配套设备。
DJB型金属铰接顶梁属于中型顶梁，梁身是用 8#π钢对焊而成，梁身断面高度为70。 DJB型金属铰接顶梁适合与各种类型带铰接顶盖的金属支柱（单体或摩擦支柱）组成金属支架，供煤矿在水平及缓倾斜回采工作面支护顶板使用。

金属铰接顶梁顶梁规格分为：0.6、0.8、0.9、1.0、1.2 米、及>1.2米的加长梁。
常见规格：800mm铰接顶梁,1000mm铰接顶梁，1200mm铰接顶梁。
DJB铰接顶梁主要参数

型号规格	长度(mm)	许用弯矩(KNM)		调整角度		重量(kg)
		梁体	铰接部	上下	左右
DJB600/470	600	52.5	30	≥7	≥3	18.9
DJB800/420	800					22.9
DJB1000/300	1000					26.93
DJB1200/300	1200					30.95

DJB型金属铰接顶梁参数：
型号：DJB1000-300
材质：27simn
宽度：100mm
高度：90mm
厚度：8mm
梁体承载能力：300kN以上400KN以
下 加工工艺：淬火调质
DJ金属铰接顶梁的规格主要有7种，包括DJB•Z500X500  DJB•Z1000X600  DJB.Z1000X700  DJB800/420  DJB1000/300  DJB1200/300  DFB•C1400-4400这样的7种型号规格，规格的不同就决定了DJ金属铰接顶梁的具体参数不同，我们在选用时一定要注意结合自身的需要来进行选择适合自己工程施工的DJ金属铰接顶梁。下面我们就对以上的七种具体的DJB金属铰接顶梁的型号规格进行详细的介绍，大家在购买时可以进行参考。

①型号规格：DJB•Z500X500
中心距（mm：500X500
每次接卡根数：1
许用弯距（KN•m）：主梁体52.50 铰接部30.00
调整角度（°）：上、下≥7°左、右≥3°
质量（KG）：34

②型号规格：DJB•Z1000X600
中心距（mm）：1000X600
每次接卡根数：1
许用弯距（KN•m）：主梁体52.50 铰接部30.00
调整角度（°）：上、下≥7°左、右≥3°
质量（KG）：44

③型号规格：DJB.Z1000X700
中心距（mm）：1000X700
每次接卡根数：1
许用弯距（KN•m）：主梁体52.50 铰接部30.00
调整角度（°）：上、下≥7°左、右≥3°
质量（KG）：46

④型号规格：DJB800/420
中心距（mm）：800
每次接卡根数：1-2
许用弯距（KN•m）：主梁体52.50 铰接部30.00
调整角度（°）：上、下≥7°左、右≥3°
质量（KG）：22.9

⑤型号规格：DJB1000/300
中心距（mm）：1000
每次接卡根数：1-2
许用弯距（KN•m）：主梁体52.50 铰接部30.00
调整角度（°）：上、下≥7°左、右≥3°
质量（KG）：26.93

⑥型号规格：DJB1200/300
中心距（mm）：1200
每次接卡根数：1
许用弯距（KN•m）：主梁体52.50 铰接部30.00
调整角度（°）：上、下≥7°左、右≥3°
质量（KG）：30.95

⑦DFB•C金属长梁
型号规格DFB•C1400-4400
长度（mm）1400-4400
许用弯距（KN•m）52.50
梁体承载能（KN）最大400，最小300
质量（KG）20.88
