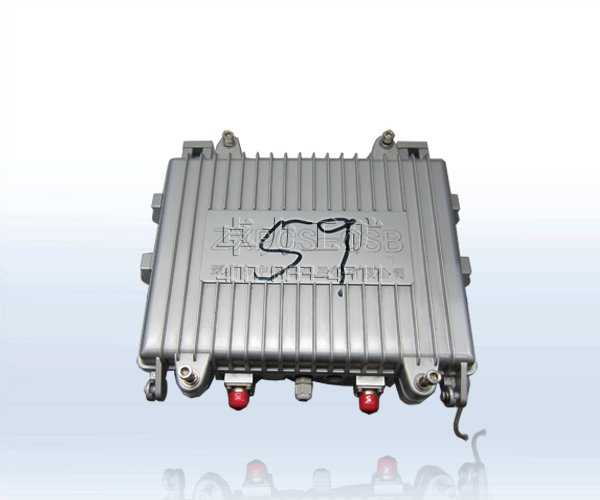

地面基站说明书

系统中最重要的无线设备就是基站，基站是连接终端和网络的桥梁，采用双绞线与基站控制（箱）连接。基站和基站控制箱之间传输距离超过2公里时，使用线路延伸器解决基站远距离接入问题。用于普通应用场合的基站无需进行防爆处理，而用于煤矿井下等有爆炸性混合物场合必需使用经过防爆处理的基站，如KTW15型矿用基站。系统提供20mW、200mW、 500mW三种发射功率的基站，其中200mW、 500mW基站采用本地供电， 20mW基站CSA/B采用U口远端供电，20mW防爆基站KTW15支持本地供电和远端供电两种方式。



基站技术指标为：

1.   频率容限：±3×10e-6 or less

2.   发射功率：20mW

3.   发射杂散：带内 ≤250nW

               带外 ≤2.5mW

4.   关断时间载波泄漏功率：≤80nW

5.   相邻信道泄漏功率：≤800nW@调偏600kHz

                      ≤250nW@调偏900kHz

5.   容许带宽：小于288kHZ

6.   接收灵敏度：小于12dBμV

7.   邻道选择性：≥50dB@调偏600kHz

8.   交调性能：≥50dB

9.   DSU单元：采用回波抵消技术的ISDN的U接口单元

10. 线路标准：ANSI T1.601

11. 码型：2B1Q

12. 井上基站外形尺寸：CSA：240mmX200mmX46mm   1kg
