DJ4G固定式甲烷断电仪说明书

DJ4G型固定式甲烷断电仪具有就地显示、超限断电、红外遥 控调校功能.
用途：DJ4G型煤矿用固定式甲烷断电仪属矿用隔爆兼本安型设备，主要用于检测掘进工作面、采煤工作面、串联通风及关联巷道内的甲烷浓度，并实现监测区域内的甲烷浓度显示、报警并对被控设备进行闭锁、解锁控制。
标准：DJ4G型煤矿用固定式甲烷断电仪执行标准是《Q/3204JSSH020-2008  DJ4G型煤矿用固定式甲烷断电仪企业标准》

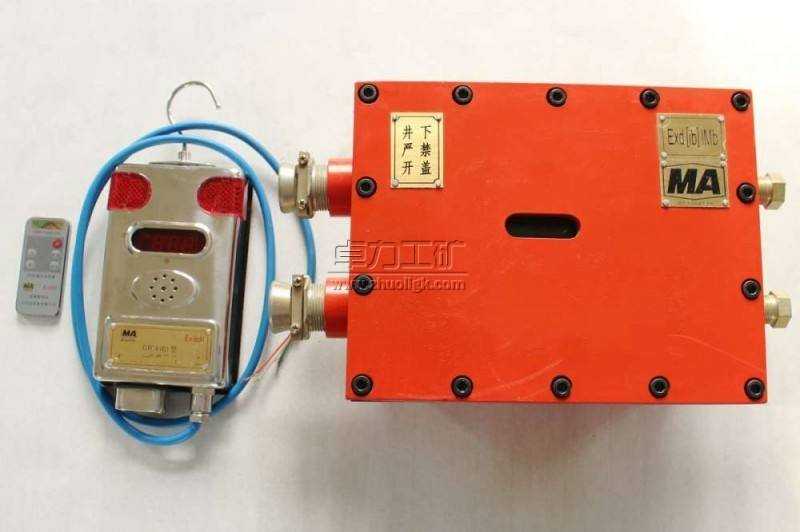

组成   DJ4G型固定式甲烷断电仪由DJ4G-Z矿用甲烷断电仪主机、GJC4矿用低浓度甲烷 传感器组成，主机为传感器提供直流本安电源， 并提供甲烷超限断电指令。

ａ） 环境温度：0℃～+40℃；

ｂ） 平均相对湿度：不大于95%（＋25℃）；

ｃ） 大气压力：80kPa～106kPa；

ｄ） 无显著震动、冲击和淋水的场合；

ｅ） 风速：0～8m/s；

ｆ） 煤矿井下有爆炸性气体混合物，但无破坏绝缘的腐蚀性气体的场合。

3.1 供电电源

ａ） 额定电压：AC 660V；

ｂ） 输入视在功率：≤ 30 VA；

ｃ） 电压波动范围：额定值的75%～110%。

3.2 断电仪主机性能

3.2.1 信号处理误差不大于0.5%；

3.2.2 控制执行时间不大于2s；

3.2.3 本安电源输出

ａ） 本安额定输出电压：DC 18 V；

ｂ） 本安额定输出电流：400 mA；

3.2.4 备用电源性能

ａ） 工作时间：不小于2 h(额定负载条件下)；

ｂ） 转换时间：不大于0.5s。

3.3 断电仪功能

3.3.1 断电仪具有甲烷浓度显示和电源、报警、断电及故障状态指示功能。

3.3.2 当断电仪检测到甲烷信号达到报警点时，级强度应不小于80dB

（A），光信号在暗处能见度应不小于20m ；当断电仪检测到甲烷信号恢复到报警点以下时，应能解除报警。

3.3.3 断电仪在下列情况时应能实现闭锁：

ａ） 当检测到甲烷信号达到断电点时；

ｂ） 当检测不到传感器的信号时；

ｃ） 当断电仪失电时；

ｄ） 当断电仪在送电1min以内。

3.3.4 必须使用专用工具，方能对断电仪进行人工解锁操作。

3.3.5 断电仪在下列情况时应能实现自动解锁：

ａ） 当检测到甲烷信号下降到复电点以下时；

ｂ） 当传感器的信号经排除故障恢复正常时；

ｃ） 当断电仪在送电1min后正常运行时。

3.3.6 断电仪具有备用电源功能。

3.4 最大传输距离

断电仪主机与传感器、声光报警器的最大传输距离不小于2km(采用MHYVR通信电缆：截面积不小于1.5mm²)。
