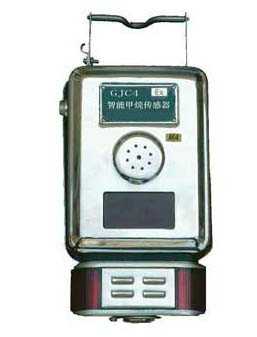

GJC4智能甲烷传感器说明书

●系统概述：
   GJC4 煤矿用甲烷传感器（以下简称传感器）是一种用于检测煤矿井下空气中的甲烷含量的智能型检测 仪表。调零、灵敏度、非线性补偿等功能均可通过遥控器来实现,具有精度高、稳定可靠、使用方便等优点。 不但能与我公司KJ70N 监控系统配套使用，而且能和其他厂家煤矿监控系统配套使用。
●使用环境条件
传感器使用环境条件要求如下：
a） 环境温度：0℃～+40℃ ；
b） 相对湿度：≤95%（＋25℃）；
c） 大气压力：80 kPa～106 kPa；
d） 无显著振动和冲击的场合；
e) 风速：0～8m/s；
f) 煤矿井下有爆炸性气体混合物，但无破坏绝缘的腐蚀性气体的Ⅰ类场合。
●主要技术指标
防爆型式: 隔爆兼本质安全型，标志“ Exdib I Mb”
1 测量范围：（0～4）%CH4，通气流量：200mL输出信号：
1 频率模拟量 a) 频率范围200Hz～1000Hz；
b) 脉冲宽度大于0.3ms，高电平状态时的电压不小于3V，低电平输出状态时的电压小于0.5V；
c) 传输距离2km 时，传感器的基本误差应不超过4.3 的规定。(采用煤矿用聚乙烯绝缘聚氯乙稀护套 通信软电缆MHYVR，单芯线径截面不小于1.5mm2)。
2 输出电流信号： a) 电流范围1mA～5mA 或4mA～20mA； b) 负载：直流18V 时输出1mA～5mA 负载0～1000Ω；直流18V 时输出4mA～20mA 负载0～250Ω。
5 响应时间：应不大于20s。
6 供电电压：直流9V～24V。
7 工作电流：额定直流18V 时小于100mA。
8 遥控距离：不小于5m。
9 报警点：在测量范围内任意设置（出厂设为1.0%CH4）。
10 断电点：在测量范围内任意设置（出厂设为1.5%CH4）, 断电输出高电平状态，拉出电流为2mA 时的 电压不小于3V，低电平输出状态时的电压小于0.5V。
11 显示方式：4 位数码管显示，第一位功能码（小数码管），后三位数码管显示浓度；/min

GJC4矿用高低浓度甲烷传感器
GJC4矿用高低浓度甲烷传感器是一种用于煤矿井下的定置型甲烷传感器。该传感器采用贴片工艺，功耗小，适用于具有瓦斯突出的矿井井下采掘工作面，回风巷道及临时停工的盲巷口等场所，GJC4连续监测井下环境中甲烷(CH4)含量。该仪器可与各种煤矿环境监测系统、监控分站、断电仪配套使用。
该仪器除就地数字显示被测环境中的甲烷含量外，还可输出与甲烷含量成正比例的电信号供监测系统处理及地面显示。

GJC4矿用高低浓度甲烷传感器特点
微电脑处理芯片：采用新型单片微机和高集成数字化电路，使电路结构简单、性能可靠，便于维修调试。
性能稳定：性能稳定，本仪器所采用的传感器元件是长寿命、高稳定的载体催化元件， 调校周期长。
灵敏度高：高性能的传感器元件加上仪器内部软件的自动非线性补偿使得仪器对甲烷的检测具有较高的灵敏度。
可靠性高：本仪器具有开机自检、自动稳零、精度校正等功能，且采用红外遥控调校，整机没有任何调整孔，仪器的零点、精度的调整，报警值、断电值的设定以及输出信号的设定均由红外遥控器控制。可以避免开盖调试，减小机械损伤，提高整机的密封性，延长了仪器使用寿命。
功耗低：本仪器采用特殊的电源电路，用软、硬件相结合的方法使得整机电流很小，最大工作电流仅有50mA。
测量范围宽：本仪器只须一对催化元件就可连续检测0～100%甲烷，没有高低浓转换过程，不怕高浓瓦斯冲击。
兼容性好：本仪器可由红外遥控器灵活设置多种输出信号制式，几乎可以与国内所有类型的分站连接。
外观精巧、结构简单：本仪器电路板采用贴片式焊接，外观轻巧美观，结构精致合理，密封性极好，便于携带。

GJC4车载式甲烷传感器
GJC4车载式甲烷传感器是安装在矿用防爆型电机车上的监测低浓度甲烷气体的防爆型检测仪表，能自动连续的监测机车所在位置的甲烷浓度，当浓度超过预设的报警点时，仪器能输出报警信号；当浓度超过预设的断电点时，仪器能自动切断电源，以确保安全生产；当浓度回落到报警点或复电点以下时，仪器能解除报警或自动解锁（恢复电机车供电）。

GJC4甲烷传感器工作原理
1．传感器由电源电路、载体催化元件及恒温控制电路、A/D变换器、红外接收头、单片机显示电路和输出控制电路、报警电路等部分组成。
2．电源电路将由关联设备送来的DC（9～21）V的直流电压稳压为5V、3.5V的直流电压，供给整机电路使用。
3．载体催化元件及检测电路将甲烷浓度变化转变为电信号，送至A/D变换器采样再送至CPU进行数据处理。催化元件采用恒温检测技术，能在高浓度甲烷环境中有效保护黑白元件，提高传感元件的使用寿命。软件部分因为采用实时动态温度补偿技术，使传感器能够准确识别传感元件的双值效应，并可在高浓度甲烷气体环境中连续工作，提高了整机的检测准确性和长期工作稳定性。
4．经A/D变换器的采样数据送入单片机进行处理，由显示电路显示出甲烷的浓度值，并经输出控制电路输出与甲烷的浓度值对应的频率信号。
5．报警电路由发光二极管、蜂鸣器和控制驱动电路构成，当甲烷浓度超过设定的报警点时，仪器发出声、光报警信号。
