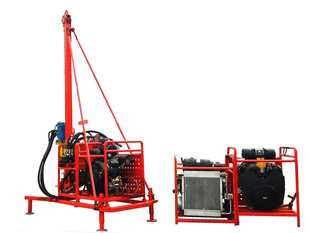

山地钻机·人抬式山地钻机说明书

山地钻机又叫人抬式山地钻机，是一种全液压操控式、轻便式山地钻机，是开发的一种新型钻机，主要适用于山地、黄土塬、丘陵、戈壁、农田等复杂地表的勘探钻井。

作用
山地钻机广泛地用于石油钻井勘探、地质勘察、中小型矿山及交通、国防、水利等工程的石方钻凿爆破孔以及其它用途的孔。

多种钻井工艺相结合
钻机采用全液压驱动，山地地区主要采用空气钻井和空气震击钻井。在其它地区，更换钻具可实现螺旋钻井，增加泥浆泵可实现泥浆钻井。

模块化快拆结构
最佳的框架组合方式，组合和分拆快捷方便，便于搬迁。可分拆独立框架模块，适合人抬或直升机吊装。

山地钻机主要特点
1、采用了合理的技术参数，提升力和旋转扭矩大，处理事故的能力强。
2、主要液压元件、空压机主机及动力机都系原装进口，性能优越、质量可靠。
3、钻机分为10大框架式模块，最大部分重量不超过75kg，重量轻，搬迁时容易、解体性能强、拆装效率高。
4、液压系统双泵供油，使用单泵单回路，液压系统操作更趋简单化，且故障少、易排除。
5、液压油冷却系统采用直流电机驱动换热器装置，散热稳定可靠、效果好。
6、采用液压元件精确控制给进与提升等动作，能满足实际施工工况。
7、拆卸钻杆方便、高效、劳动强度低。

50型液压山地钻机
钻井深度50m
钻井方法空气震击钻井 螺旋钻井及泥浆钻井（备选）
钻孔(成孔)直径(mm) 空气震击钻井 岩石地层70-90，松散地层75-95泥浆钻井75-90
钻杆（直径×长度） 空气震击钻井(mm) Φ60×1500
泥浆钻井(mm)
动力头额定扭矩(N.m) 800-900
钻速范围(r/min) 0-135
钻机加压及提升功能给进加压力(N) 5500-6000
钻具提升力(kN) 12-16
钻具最大升降速度(m/s) 0.71-0.81
主机发动机功率(kw)/转速(r/min） 20/3600
液压系统流量(L/min) 0-60
工作压力(Mpa) 20
空压机组机 型/配置数量 喷油螺杆式/1组
风量(m3/min) 3.8
工作压力(Mpa) 0.8
发动机功率(kw)/转速(r/min） 26/3600

40型山地钻机主要技术特点
全新优化的液压系统，效率更高、操控更好、适应性更强；
传动效率高，可靠性好，重量轻；
更合理的模块化组合方式，提高拆装效率，减轻了重量；
整机重量减轻15%，同时满足钻机的各项性能指标和施工要求。满足HSE要求。
40型山地钻机主要技术参数
最大钻井深度  40 m
钻井方式空气（震击）、螺旋、泥浆（选配）
主机重量(不包括泥浆泵或者空压机)345 kg
最重模块72 kg
