活塞空压机说明书

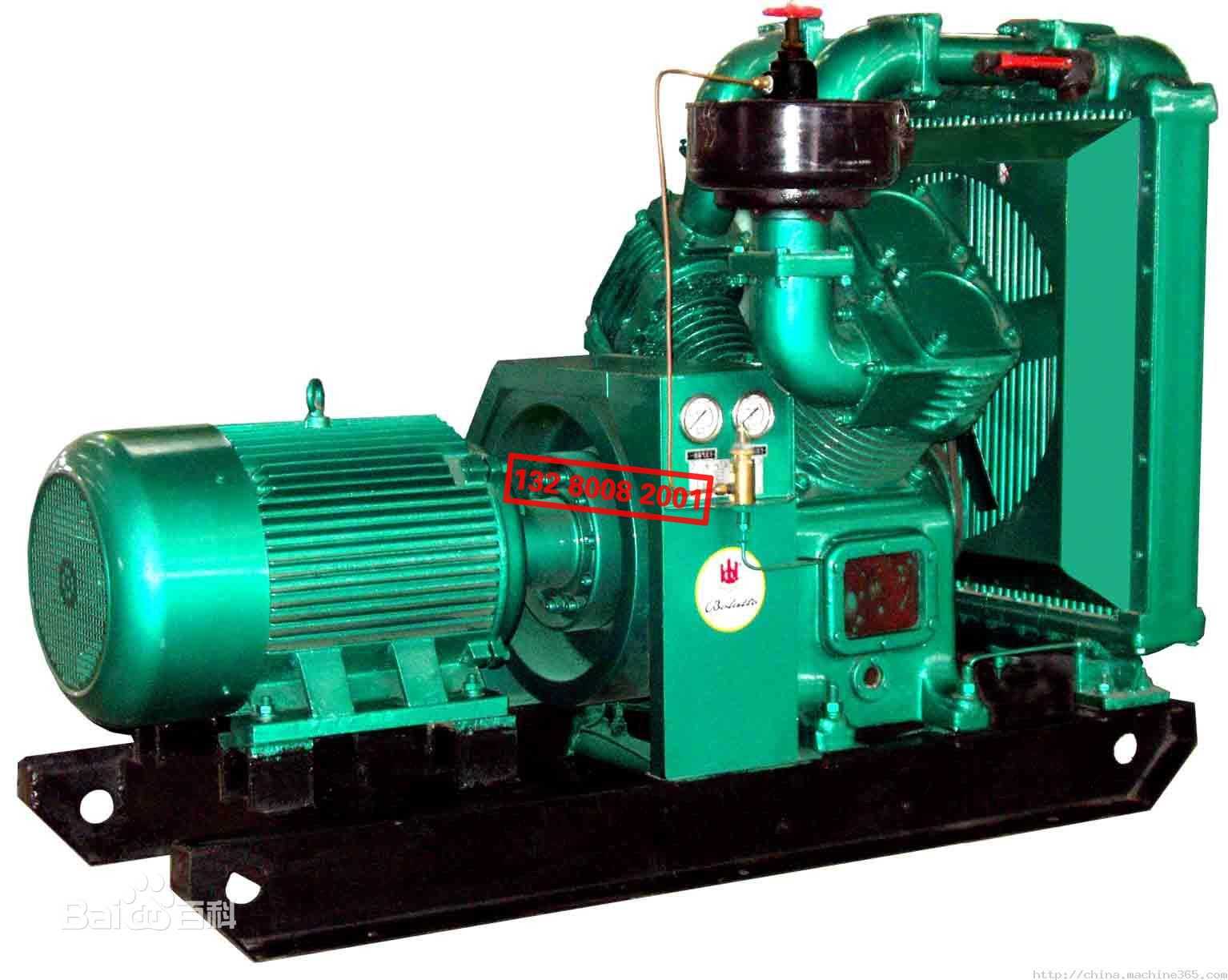

活塞式空压机是往复式空压机中的一种，其压缩元件是一个活塞，在气缸内部做往复运动，按活塞同气体衍生产品有空压机、流水线设备、塑机、风机等。
主要种类
活塞式空压机一般以排气压力、排气量（容积流量）、结构型式和结构特点进行分类。
1．按排气压力高低分为：
低压空压机 排气压力≤1.0MPa
中压空压机 1.0MPa<排气压力≤10MPa
高压空压机 10MPa<排气压力≤100MPa
2．按排气量大小分为：
小型空压机 1m3/min<排气量≤10m3/min
中型空压机 10m3/min<排气量≤100m3/min
大型空压机 排气量>100m3/min
空压机的排气量指吸入状态自由气体流量。
一般规定：轴功率<15KW、排气压力≤1.4MPa为微型空压机。
3．按气缸中心线与地面相对位置分为：
立式空压机——气缸中心线与地面垂直布置。
角度式空压机——气缸中心线与地面成一定角度（V型、W型、L型等）。
卧式空压机——气缸中心线与地面平行，气缸布置在曲轴一侧。
对动平衡式空压机——气缸中心线与地面平行，气缸对称布置在曲轴两侧。
4按结构特点分为：
单作用——气体仅在活塞一侧被压缩。
双作用——气体在活塞两侧被压缩。
水冷式——指气缸带有冷却水夹套，通水冷却。
风冷式——气缸外表面铸有散热片，空气冷却。
固定式——空压机组固定在地基上。
移动式——空压机组置于移动装置上便于搬移。
有油润滑——指气缸内注油润滑，运动机构润滑油循环润滑。
无油润滑——指气缸内不注油润滑，活塞和气缸为干运转，但传动机构由润滑油循环润滑。
全无油润滑——气缸内传动机构均无油润滑。
此外还分为有十字头（中小型无油空压机）、无十字头（V、W型低压微型空压机）；
基本特点
优点：
1.压力范围大；
2.气量调节对压力影响小；
3设备价格低，初投资低；
4.操作方便；
5.使用寿命长。
缺点：
1.设备体积大且笨重；
2.结构复杂、易损件多，维修工作量大；
3.运行时振动和噪声较大，设备安装基础要求高；
4.运行维护费用相对较高。
组成结构
活塞式空压机基本组成：1 —排气阀 2 —气缸 3 —活塞 4 —活塞杆5 —滑块 6 —连杆 7 —曲柄 8 —吸气阀9 —阀门弹簧
这种结构的压缩机在排气过程结束时总有剩余容积存在。在下一次吸气时，剩余容积内的压缩空气会膨胀，从而减少了吸人的空气量，降低了效率，增加了压缩功。且由于剩余容积的存在，当压缩比增大时，温度急剧升高。故当输出压力较高时，应采取分级压缩。分级压缩可降低排气温度，节省压缩功，提高容积效率，增加压缩气体排气量。一为单级活塞式空压机，常用于需要 0 . 3 — 0 . 7MPa 压力范围的系统。单级活塞式空压机若压力超过 0 . 6MPa ，各项性能指标将急剧下降，故往往采用多级压缩，以提高输出压力。为了提高效率，降低空气温度，需要进行中间冷却。
为二级压缩的活塞式空压机空气经低压缸后压力由 p 1 提高至 p 2 ，温度由 T l 升至 T 2 ；然后流入中间冷却器，在等压下对冷却水放热，温度降为 T l ；再经高压缸压缩到所需要的压力 p 3 。并由该图可见，进入低压缸和高压缸的空气温度 T l 和 T 2 ，位于同一等温线 12 ′ 3 ′ 上 ，两个压缩过程 偏离等温线不远。同一压缩比 p 3 / p 1 的单级压缩过程为 123 ″ ，比两级压缩偏离等温 12 ′ 3 ′ 远得多，即温度要高许多。且单级压缩消耗功相当于图中面积 613 ″ 46 ，两级压缩消耗功相当于图中面积 61256 和 52 ′ 345 之和，节省的功相当于 2 ′ 23 ″ 32 ′ 。可见，分级压缩可降低排气温度，节省压缩功，提高效率。
工作原理
在气缸内作往复运动的活塞向右移动时，气缸内活塞左腔的压力低于大气压力pa ，吸气阀开启，外界空气吸入缸内，这个过程称为压缩过程。当缸内压力高于输出空气管道内压力 p 后，排气阀打开。压缩空气送至输气管内，这个过程称为排气过程。活塞的往复运动是由电动机带动的曲柄滑块机构形成的。曲柄的旋转运动转换为滑动——活塞的往复运动。
检修方法
⒈检修前的准备
(1) 物资准备 包括检修用工器具准备、检修所用物资的准备以及备品备件的准备。
(2) 技术准备 在工程技术人员进行检修方案交底的基础上，熟悉所检修空气压缩机的任务、检修技术要求、检修的工期和计划以及在检修中应该注意的事项，同时，应主动了解被检修机器在停车检修前的运行情况及存在的缺陷，以便做到心中有数。配合技术人员和老师傅查阅有关被检修机器的图纸，更进一步明确主要零部件的技术要求及质量标准。
(3) 人员准备 在接受有关技术人员和检修负责人布置任务的同时，熟悉参与检修的其他工种的情
况，养成协同配合、共同完成检修任务的工作习惯；配合单位做好安全注意事项的落实，因多工种的交叉作业势必会带来检修的不安全。专业的泵阀技术平台，泵阀工作者的家园。
⒉检修内容
由于活塞式压缩机的机型有所差异，故其检修规模、检修内容、间隔期也有所不同，下面仅就活塞式空压机的一般检修内容简述如下：
(1) 小修内容(检修周期3个月，检修工期1～2天)
① 检查加固气体管道、附属设备的支架以及主机紧固件连接的牢靠情况。
② 更换已泄漏的各种阀门，消除跑、冒、滴、漏。专业的泵阀技术平台，泵阀工作者的家园。
③ 检查或更换注油泵、注油止逆阀，清洗循环油过滤器，检查或清洗安全阀进出管道内的污物。
④ 检查或更换气阀、气缸填料密封环和活塞环等。
⑤ 配合仪表工检查或更换压力表及工艺控制点仪表。
(2) 中修内容(检修周期12个月，检修工期12～16天)
除进行小修的全部内容外，还要进行以下工作：:
① 检查活塞杆及活塞的装配位置，检测活塞杆的圆度、圆柱度、直线度偏差及其他损伤情况。
② 检测气缸的水平度、气缸镜面磨损程度及其他缺陷，更换气缸套。
③ 检测主轴瓦与曲轴的径向间隙、曲轴轴向窜量，更换或修刮主轴瓦。
④ 检测曲轴安装及其圆度、圆柱度偏差，检查曲轴有无裂纹。
⑤ 检测连杆大头瓦径向和轴向间隙，更换或修刮大头瓦，检查连杆螺栓有无损伤。汽机检修
⑥ 检查或调整十字头在滑道中的装配位置，检查十字头销磨损及与十字头的配合情况、十字头滑板磨损及与滑道的间隙，检查十字头销固定螺栓、十字头颈及连接器有无裂纹，必要时进行探伤检查。
⑦ 检查或更换刮油环；检查或校验安全阀。
⑧ 拆卸、修理、清洗注油器并试压；拆卸、修理循环油泵并清洗循环油系统，更换润滑油。
⑨ 清洗冷却水夹套、冷却器、缓冲器及油水分离器等附属设备。
⑩ 配合电工对电机、电器部分的检修。
⑶ 大修(检修周期36个月，检修工期16～22天)
除进行中、小修的内容外，还要进行以下工作:
① 检测气缸与十字头滑道的同轴度偏差、曲轴中心线与十字头滑道中心线的垂直度偏差。
② 检测机身的水平度及十字头滑道的磨损情况。
③ 对曲轴、连杆、活塞、活塞杆及十字头应力集中处进行探伤检查；对气缸上连接螺栓以及其他重要螺栓进行探伤检查，必要时更换。
④ 对曲轴联轴器、盘车器进行检查修理。专业的泵阀技术平台，泵阀工作者的家园。
⑤ 检查机身有无裂缝、渗漏等缺陷；地脚螺栓有无松动；基础有无沉陷等缺陷。
⑥ 对缓冲器等附属设备进行必要的探伤、测厚及焊缝检查，并对其进行强度和气密性试验。专业的泵阀技术平台，泵阀工作者的家园。
⑦ 检查或更换气体工艺管道及气路各种阀门。
⑧ 对主机、附属设备、管道全面涂漆防腐。
活塞机检修中的注意事项
1.检修前，必须由操作人员按正常停车规程及时停车，进行必要的工艺处理和采取安全措施，最后办理安全检修交接书。
2.盘车前必须通知现场有关检修人员，盘车人员不得离开盘车器开关，不准用吊车盘车。专业的泵阀技术平台，泵阀工作者的家园。
3.凡盘车检查测量余隙时，不准将手伸入气缸内，更不能进入缸体内检修、检查。
4.当气缸、活塞不全面解体或检修人员需进入机体检修时，除了切断电源外，还应拆除一只或几只气阀，以确保安全。
5.检修时严禁工具、零件等物品掉入电动机和气缸内。
6.检修前，应对所使用的起重工具、钳工工具等进行登记和仔细检查，以确保完好；抡锤时，其余检修人员必须避开抡锤方向。
7.凡抽插盲板、进塔入罐、现场动火、登高作业、临时用电等作业必须严格执行国家的有关安全规定。
8.检修现场掀开的铁箅子不得悬空虚放，并应在空洞处设置围栏，以免人员跌伤、坠落。
9.检修现场应保持整洁，堆放整齐，做到安全文明检修。
主要问题
空压机的余隙容积，有的是结构上的需要，有的是难以避免的。如活塞运动到排气终了位置时，其端面与气缸端面之间的间隙，主要是考虑到以下几个因素：
1.制造精度及零部件组装，与要求总是有偏差的。运动部件在运动过程中可能出现松动，使结合面间隙增大，部件总尺寸增长。
2.对压缩含有水滴的气体，压缩时水滴可能集结。对于这种情况，余隙容积可防止由于水不可压缩性而产生的水击现象。
3.活塞周期运动时，由于摩擦和压缩气体时产生热量，使活塞受热膨胀，产生径向和轴向的伸长，为了避免活塞与汽缸端面发生碰撞事故及活塞与缸壁卡死，故用余隙容积来消除。
有关气阀到气缸容积的通道 所形成的余隙容积，主要是由于气阀布置所难以避免的。 在空压机工作时，余隙容积使进气阀吸入的气体体积减少了，相应排气量降低了，所以在设计气缸时，要预先考虑到余隙容积对排气量的影响。设计空压机时，在考虑到生产率、制造、装配和安全运转等情况下，应尽量使余隙容积小些。但有时为了调整活塞力，相应加大些余隙容积，这在设计对动式空压机时，也是经常碰到的。
