应用
EYH型二维运动混合机广泛用于医药、化工、食品、染料、饲料、化肥、农药等行业尤其适用于大吨位(1000L~10000L)各种粉、粒状物料的混合。
结构原理

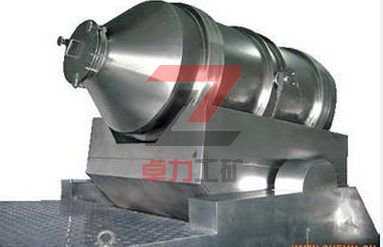

二维混合机由转筒、摆动架、机架三大部分构成。
转筒装在摆动架上,由四个滚轮支撑并由两个挡轮对其进行轴向定位,在四个支撑滚轮中,其中两个传动轮由转动动力系统拖动使转筒产生转动。
摆动架由一组曲柄摆杆机构来驱动,曲柄摆杆机构装在机架上,摆动架由轴承组件支撑在机架上,使转筒在转动的同时又参与摆动,使筒中物料得以充分混合。
特点
1、二转动采用摆线针轮减速机或蜗轮减速机。与传统的混合机想比底部不积料,无污染,冲洗方便,真正符合GMP要求。
2、工作时,在转动机构和摆动机构的双重作用下,装料的料筒作转动的同时,又有摆动运动,从而使筒内的物料得以充分混合。
3、设备可配置自动真空上料机及接口,方便上料,缩短操作时间。效率高,成本低。
4、二维运动混合机:结构简单,故障率低,运行稳定,操作安全,无噪音,易清洗,符合GMP要求。
5、体积比正常标准小很多,占地面积少,且功能强大。
技术参数
EYH二维运动混合机主要技术参数:
型号
名称
|
外形尺寸
长×宽×高mm
|
料筒容积L
|
料筒重量kg
|
装料容积L
|
最大装料量kg/批
|
摇动/摆动次数r/min
|
电机总功率kw
|
总重量kg
|
EYH-10
|
310×400×450
|
10
|
4
|
5
|
2.5
|
85
|
0.021
|
15
|
EYH-30
|
540×580×900
|
30
|
8.5
|
15
|
7.5
|
61
|
0.19
|
60
|
EYH-60
|
700×730×1100
|
60
|
15
|
30
|
15
|
50
|
0.4
|
115
|
EYH-150
|
800×1050×1450
|
150
|
50
|
75
|
37.5
|
37
|
1.15
|
190
|
EYH-300
|
900×1350×1550
|
300
|
60
|
150
|
75
|
30
|
1.15
|
340
|
EYH-600
|
1170×1640×2050
|
600
|
140
|
300
|
150
|
23.6
|
3
|
1150
|
EYH-800
|
1320×1950×2150
|
800
|
200
|
400
|
200
|
19.8
|
3
|
1600
|
EYH-1000
|
1360×2040×2300
|
1000
|
240
|
500
|
250
|
19.8
|
3
|
1700
|
EYH-1500
|
1580×2400×2550
|
1500
|
320
|
750
|
375
|
16.2
|
4.4
|
2000
|
EYH-2000
|
1740×2600×2770
|
2000
|
430
|
1000
|
500
|
16.2
|
7.4
|
2600
|
EYH-3000
|
1800×2900×2950
|
3000
|
620
|
1500
|
750
|
13.8
|
11
|
3500
|
EYH-4000
|
1970×3300×3300
|
4000
|
700
|
2000
|
1000
|
12.8
|
13
|
4100
|
EYH-6000
|
2300×2900×3800
|
6000
|
1100
|
3000
|
1500
|
11.2
|
18.5
|
6100
|
EYH-8000
|
2540×4100×4050
|
8000
|
1450
|
4000
|
2000
|
10.4
|
22
|
7900
|
EYH-10000
|
2900×4500×4400
|
10000
|
1650
|
5000
|
2500
|
9
|
30
|
9500
|
EYH-非
|
可根据用户的要求,现场设计、制造
|
EYH型双臂传动二维运动混合机技术参数
型号
|
料筒容积(L)
|
装料容积
|
最大装料量
|
摇动转动次数
|
电机总功率
|
外形尺寸
|
总重量
|
料筒重量
|
EYH-600
|
600
|
360
|
150
|
605/12.1
|
1.1/1.5
|
1200*2200*2050*1900
|
1150
|
140
|
EYH-800
|
800
|
480
|
200
|
6.18/11.6
|
1.5/1.5
|
1400*2700*2230*1930
|
1600
|
200
|
EYH-1000A
|
1000
|
600
|
250
|
5.28/10.87
|
1.5/1.5
|
1450*2850*2300*2000
|
1700
|
240
|
EYH-1500A
|
1500
|
900
|
375
|
4.13/8.45
|
2.2/3
|
1720*3170*2450*2100
|
2000
|
320
|
EYH-2000A
|
2000
|
1200
|
500
|
4.1/7.6
|
3/4
|
1820*3600*2650*2300
|
2600
|
430
|
EYH-3000A
|
3000
|
1800
|
750
|
3.68/6.83
|
4/5.5
|
2070*3700*3150*2800
|
3500
|
620
|
EYH-4000A
|
4000
|
2400
|
1000
|
3.46/6.8
|
5.5/7.5
|
2200*3900*3250*2900
|
4100
|
700
|
EYH-6000A
|
6000
|
3600
|
1500
|
3.31/6.74
|
7.5/11
|
2500*4500*3350*3000
|
6100
|
1100
|
EYH-8000A
|
8000
|
4800
|
2000
|
3.2/6.4
|
11/11
|
2700*4800*3650*3200
|
7900
|
1450
|
EYH-10000A
|
10000
|
6000
|
2500
|
3.15/6.2
|
11/15
|
2900*5050*3750*3300
|
9500
|
1650
|
EYH-12000A
|
12000
|
7200
|
3000
|
3.1/5.9
|
15/18.5
|
3150*5600*4350*3850
|
10000
|
1800
|
EYH-15000A
|
15000
|
9000
|
3750
|
2.9/5.3
|
18.5/22
|
3350*5600*4350*3850
|
11000
|
2000
|
EYH-20000A
|
20000
|
12000
|
5000
|
2.8/4.5
|
22/30
|
3600*6100*4850*4450
|
12000
|
2500
|
