JTGC煤矿巷道测量专用轨距尺说明书

JTGC煤矿巷道测量专用轨距尺|600轨距尺|900轨距尺|1435轨距尺


发布时间:2018-11-20 07:36:31人气:534

JTGC轨距尺的概述:
JTGC轨距尺是铁路施工、养路必备工具,可对轨道间距、水平度等等轨道线路指标进行有效数据测量。
JTGC轨距尺用途:
JTGC轨距尺(又称:道尺),广泛应用于铁路正线、地方铁路、地铁、城市轨道交通、矿山、钢厂等有轨道的线路维修养护。

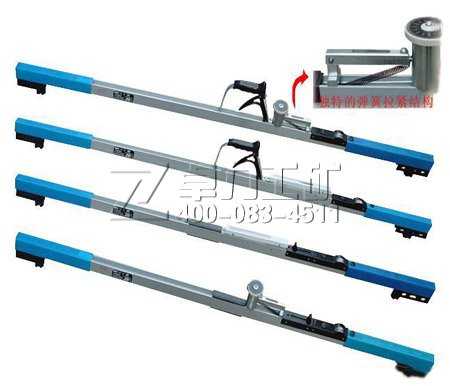

煤矿巷道测量专用轨距尺  JTGC轨距尺,有600轨距尺、900轨距尺、1435轨距尺
JTGC轨距尺即使测头磨损超过0.2mm(国标),也无须更换测头,因而,彻底消除了测头磨损后,91、48、35各点不能兼顾所带来的误差。
JTGC轨距尺采用数码形式显示测量结果,彻底消除了视觉误差和刻线间估算读数这两种误差。
JTGC轨距尺由于采用人工选择测点,而非连续测量的测量方式,从而避免了钢轨飞边、油污,铁锈,钢轨焊缝不平整等外界因素给测量结果带来的不可靠性。
轨距尺适合用在-30℃至+60℃温度范围内,使用时,只需按压电源开关按钮,仪器将立刻显示测量结果,无需任何培训。红色发光数码管显示测量结果,读数方便, 数据清晰,直观,操作人员无需弯腰,即可清晰地从一个显示窗口看到所有的测量数据,在环境光线很暗,夜间,抢险和隧道内使用该仪器,这一特点尤为突出。

JTGC轨距尺特点:
1、示值调整方便准确,1435示值标尺为独立标尺,调整1435示值不影响1391和1348示值,克服了原调整1435示值因测量而引起的1391和1348示值而产生的误差现象。
2、轨距尺的放大镜镶嵌在带防护措施的镜盖上,不用胶粘,容易更换,在放大镜外露部分周围两侧的放大镜盖上,有高于放大镜的凸起保护墙,可有效地减少放大镜的划伤,确保读数的清晰。
3、普通轨距尺(工作道尺)的重量约为2.1Kg。

铁路轨距尺用途:
轨距尺是用于测量铁路线路两股钢轨间的轨距,水平以及超高等的专用计量器具。轨距尺的特征那个是尺杆由木尺杆和金属尺杆通过折叠机构,把两尺组成一个复合式的杆尺,轨距尺具有可折叠,重量轻,携带方便,绝缘可靠,便于维护和使用等优点。

轨距尺产品说明:
轨距尺各部件不应有锈蚀,碰伤及表面涂渡层脱落等缺陷,尺身不得有目视可见的弯曲,后续检定中轨距尺允许有不影响使用之类的缺陷。
轨距尺,即使测头磨损超过0.2mm(国标),也无须更换测头,因而,彻底消除了测头磨损后,91、48、35各点不能兼顾所带来的误差。

数显轨距尺采用数码形式显示测量结果,彻底消除了视觉误差和刻线间估算读数这两种误差。
由于采用人工选择测点,而非连续测量的测量方式,从而避免了钢轨飞边、油污,铁锈,钢轨焊缝不平整等外界因素给测量结果带来的不可靠性。
这种产品分为600型,900型,1435型。
产品特点
温度范围 -30℃至+60℃
使用时,只需按压电源开关按钮,仪器将立刻显示测量结果,无需任何培训。
红色发光数码管显示测量结果,读数方便, 数据清晰,直观
操作人员无需弯腰,即可清晰地从一个显示窗口看到所有的测量数据,在环境光线很暗,夜间,抢险和隧道内使用该仪器,这一特点尤为突出。
工作原理
通过拉动扳手带动导杆做长度方向的移动,使得连接在导杆前端的活动测头及其联接的位移传感器拉杆与固定在尺身上的位移传感器外壳产生相对运动,位移传感器给出对应的电信号,由此实现将轨距尺滑动测头与固定测头之间所对应的轨距测量值的电检测。位移传感器的信息传输给数据微处理器,通过电子显示面版切换按键,实现轨距、查照、护背等不同测量需求。微处理器内置温度传感器实时将当前温度传输给数据微处理器,数据微处理器将接收到的各种信息经线性度修正与温度补偿运算后将当前的轨距信息显示在OLED液晶屏上,从而达到测量轨距的目的。温度补偿程序的作用是:由于尺身为铝合金材质,其线胀系数与轨道上影响轨距最直接的轨枕的线胀系数相差很大,这样就会在不同温度下测量出的轨距产生很大误差,为了消除因温度而产生的误差,特设置温度传感器实时监控温度的变化,并将其传输给数据微处理器,数据微处理器根据当前的温度将位移传感器传来的轨距信息进行修正,以保证轨距尺在不同温度下测出轨距的准确性。
作业效率
数显轨距尺自动完成所有数据的测量,彻底省去了使用机械刻线轨距尺时,必须弯腰调节度轮盘、对准水准泡零位、看超高刻度,再从放大镜刻线正上方看轨距刻度的繁琐操作程序,减轻了操作人员的劳动强度,缩短了测量时间, 提高了作业效率。直线测量提高效率40%,曲线测量提高效率60%,隧道内曲线测量提高效率一倍以上。

国标规定
道尺为强检器具,检定周期为三个月,一把道尺的检定项目有11项,在这11项工作中,最费时﹑费力的工作主要集中在对机械刻线机构的维修和更换,包括测头磨损超标的更换﹑轨距刻度尺刻线﹑度轮盘刻线﹑放大镜变模糊的处理,度轮盘机械转动不灵活的修理,水准泡零位正确性的调整等。由于这些工作均为机械磨损,变形所致, 因此, 维修、检定很困难。数字轨距尺完全取消了机械刻线测量机构,因此大大减少了维修、检定工作,将11项检定工作减少为7项,目前,标定一把数字轨距尺仅需5分钟,提高工效近乎40倍。
由于数字轨距尺完全取消了机械刻线测量机构。因此,完全消除了更换机械刻线测量机构部件所带来的费.
轨距尺是用于测量铁路线两股钢轨间的轨距、水平度以及超高等的专用计量器具。

卓力工矿轨距尺热销产品有以下几种:
(1)600、762、900窄轨轨距尺,
(2)1435型普通铁路轨距尺,订做非标准轨距专用轨距尺
(3)折叠式和灯光铁路轨距尺,
(4)窄轨铁路轨距尺
(5)铁路支距尺(1300),
(6)铁路支距尺(1400),
(7)铁路方尺,铁路曲线正矢尺,轨缝尺,控制桩测量尺等。
材质分类有铝合金和合金钢两种。

轨距尺



JTGC轨距尺的概述:
JTGC轨距尺是铁路施工、养路必备工具,可对轨道间距、水平度等等轨道线路指标进行有效数据测量。
JTGC轨距尺用途:
JTGC轨距尺(又称:道尺),广泛应用于铁路正线、地方铁路、地铁、城市轨道交通、矿山、钢厂等有轨道的线路维修养护。


卓力工矿是国内知名JTGC煤矿巷道测量专用轨距尺生产厂家,有丰富的经验为客户提供高品质的JTGC煤矿巷道测量专用轨距尺及完善的售后服务,如果您想了解最新JTGC煤矿巷道测量专用轨距尺价格或者更详细信息,欢迎拨打服务热线:13280082001 18605374511.或者联系在线客服: 点击这里、立刻咨询;我们携程为您服务!

常见问题:JTGC煤矿巷道测量专用轨距尺发货时间? JTGC煤矿巷道测量专用轨距尺售后保障? JTGC煤矿巷道测量专用轨距尺订货需要提供什么信息?


产品标签:JTGC煤矿巷道测量专用轨距尺| 600轨距尺|900轨距尺|1435轨距尺
