罐笼说明书

罐笼产品介绍

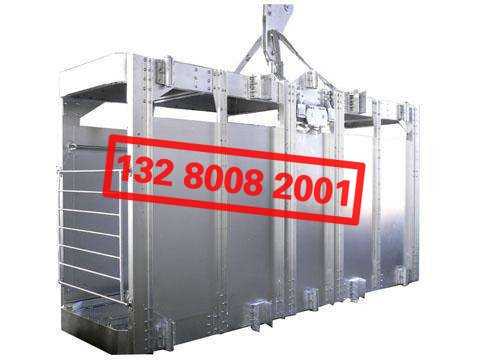

罐笼-矿井里的升降机，用于运送人员，矿石，材料等。一般可以载重几吨，用途与电梯类似。
罐笼一般用于矿井的副井提升，作提升人员、矿石、设备、材料等。对于中、小型矿井，罐笼也可以作为主井提升，作为提升煤炭使用，罐笼是矿井提升中的重要设备之一。

罐笼产品分类

(1)按提升钢丝绳的数量可分为单绳罐笼和多绳罐笼。
　 单绳罐笼一般用于不超过400米的矿井，多绳罐笼一般用超过350米的矿井。
　 单绳罐笼和多绳罐笼的罐体，均由两个垂直的三节间侧盘体用横梁连接而成。罐体的结构型主要有扁钢行架式和框架式两种，其中后者使用比较广泛。罐体节点的连接主要有铆接、栓接和焊接三种。
(2)按罐笼的层数可分为单层、双层和多层罐笼。　　
(3)按罐笼的罐道型式可分为钢丝绳罐道罐笼和刚性罐道罐笼两种，刚性罐笼又可分为钢轨罐道和组合钢罐道。　　
(4)按承载矿车的型号可分为0.5T、1T、1.5T、3T矿车罐笼。

罐笼结构特点

悬挂装置
悬挂装置是罐笼与钢丝绳的连接机构,属安全设备。目前国内大部分矿井采用液压螺旋式、液压垫块式悬挂装置和多绳提升钢丝绳张力自动平衡悬挂装置。
多绳提升钢丝绳张力自动平衡悬挂装置,系针对目前国内外普遍使用的液压螺旋式和液压垫块式调绳器存在的不能自动调整钢丝绳张力,装置采用密闭连通辅以抽拉式扣环结构的自动平衡系统,具有安全可靠、紧凑美观的特点,能高精度实现钢丝绳张力在动、静状态下自动平衡,提高提升机运行、安全可靠性和运行效率,减少了衬垫的不均衡磨损和车削绳槽次数,延长了衬垫、钢丝绳使用寿命,大大减轻了维护工作量。
导向装置
滚轮罐耳是安设在罐笼上,沿刚性组合罐道上下运行的导向装置。其作用是既可作为罐笼沿罐道运行的导向轮,又可连接罐笼与罐道,并传递罐笼与罐道间的作用力。它既是罐笼安全平稳运行的重要装置,又是影响井筒装备工作稳定性的关键件。滚轮罐耳是罐笼与井筒装备之间相互作用的媒介,其工作性能好坏对井筒刚性装备的工作质量有着十分重要的作用。罐笼上必须配置适合该罐笼及井筒罐道条件的滚轮罐耳。
目前,滚轮材料多种多样,如耐磨橡胶、普通橡胶、高分子材料等。缓冲装置则更多,如普通弹簧缓冲装置、液压缓冲装置、扭转橡胶弹簧缓冲装置、碟形弹簧等。其中较理想的滚轮罐耳是液浸碟簧滚轮罐耳,其缓冲弹簧为一复合结构,其上设有弹簧和弹簧预紧力及滚轮位置调整装置。弹簧采用碟形弹簧,弹簧外设密封装置。密封外壳上同时设弹簧预紧力调节及弹簧悬挂长度调节装置,弹簧悬挂长度调节装置用于调节滚轮位置。优点是滚轮磨损后的位置调节简单方便。弹簧预紧力容易调整,弹簧密封在外壳内,工作可靠,寿命长。
本体
本体是由上中下盘、阻车器和立柱组成。悬挂装置与本体的连接采用直接连接方式,即取消主、副吊杆与四角板,将悬挂装置直接联在主梁上,这样既降低了罐笼的高度与井塔高度,又大大减轻了本体的重量,结构简单、安装方便。
上盘体是罐笼的主要受力件,它承担着罐笼的全部载荷重、设备自重和尾绳重量及运行过程中滚轮与罐道的摩擦阻力等。因此,材料选取及工艺要求都非常严格。主梁是罐笼的主要受力件,从计算选材到加工制造都应引起高度重视。制造时必须要注意钢板的轧制方向要和受力方向一致,周边预留10~20 mm的机械加工余量,且严格按照有关标准进行探伤检查,合格后才能组装成形。
阻车器采用轨面凸块挡车与滑动阻车器,与销齿操车设备配套使用。
综上所述,大型罐笼的设计与制造工艺已逐步完善,且在国内外使用较多,是大型矿井优先选用的设备。例如烟台鑫海矿机罐笼是选用多绳摩擦提升机钢丝绳张力自动平衡悬挂装置和液浸碟簧滚轮罐耳,再加上采用先进的防腐措施,集各种优点于一体,该设备将在运输提升过程中发挥出最大效能。

罐笼产品技术特征

技术特性之一（煤矿类单绳系列）

产品名称 型号 矿车数 提升绳最大直径（mm） 允许 乘人数 进出 车方向 重量（kg） 一吨单层单车罐笼 GLG（S）-1×1×1 1 31 12 双向 3630 一吨双层单车罐笼 GLG（S）-1×2×1 1 35 12 双向 4350 一吨单层单车罐笼 GLG（S）-1×1×1 1 31 12 双向 3160 一吨双层单车罐笼 GLG（S）-1×2×1 1 35 12 双向 4438 三吨单层单车罐笼 GLG（S）-3×1×1 1 35 28 双向 6534 三吨双层单车罐笼 GLG（S）-3×2×1 1 55 28 双向 8541 一吨双层单车罐笼 GLG（S）-1×2×2 2 37 11   3428 1.5吨双层单车罐笼 GLG（S）-1.5×2×2 2 43 17 单向 5471

技术特性之二（煤矿类多绳系列）

罐笼型号 矿车数 允许 乘人数 罐体 自重 最大终端 载荷 提升首绳 直径 数量 （辆） （人） （kg） KN （mm） 根 GDG-1/6/1/2 2 23 4656 157～279 ?22～?32 4 GDG-1/6/2/2 2 20 4281 158～267 ?22～?32 4 GDG-1/6/2/4 4 46 7959 282～381 ?28～?32 4

技术特性之三（冶金类罐笼）

(一)单绳罐笼：

型号 层数 断面尺寸 适用矿车型号 1# 1层或2层 1300×980 YGC0.5、YFC0.5 2# 1层或2层 1800×1150 YGC0.5、YGC0.7、YFC0.5 3# 1层或2层 2200×1350 YGC1.2、YCC1.2、YFC0.5、YFC0.7 4# 1层或2层 3300×1450 YGC2、YCC2、YFC0.5×2、YFC0.5×4 5# 1层或2层 4000×1450 YFC0.7×2

(二)多绳罐笼：

型号 层数 断面尺寸 适用矿车型号 1# 1层或2层 1300×980 YGC0.5、YFC0.5 2# 1层或2层 1800×1150 YGC0.5、YGC0.7、YFC0.5 3# 1层或2层 2200×1350 YGC1.2、YCC1.2、YFC0.5、YFC0.7 4# 1层或2层 3300×1450 YGC2、YCC2、YFC0.5×2、YFC0.5×4 5# 1层或2层 4000×1450 YFC0.7×2、YGC1.2×2
