SGM型数显钢轨磨耗测量尺说明书

一、简述
SGM型数显钢轨磨耗测量尺用于测量60型钢轨垂直磨耗和侧面磨耗量。采用数显读数，合理的设计使它具有重量轻、操作方便、读数直观的特点。
二、结构

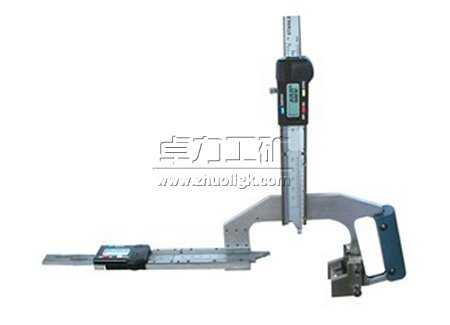

钢轨磨耗尺主要由底板、磁性定位块、垂磨测尺、侧磨测尺、数显读数装置、游标对零装置、手柄等组成。结构见图1。
三、主要技术指标见表1
表1 主要技术指标

型号	测量范围(mm)	分度值(mm)	示值误差(mm)
SGM-43 SGM-50 SGM-60 SGM-75	垂磨0～18	数显0.01	≤±0.15 （符合铁道部规程要求）
	侧磨0～30

四、操作使用方法
1．校对零位
将垂磨测尺、侧磨测尺的游标对零装置的游标“0”线对准，再按动数显读数装置清零键，将显示数字变为“0.00”。
2．测量钢轨磨耗量
握住手柄，将磨耗尺定位在被测钢轨的外侧面，推动垂磨测尺和侧磨测尺使其测头分别与钢轨上表面和内侧面接触，此时即可从读数装置中读取钢轨垂直磨耗和侧面磨耗量。
五、数显读数装置操作键简介 图2  数显读数装置操作键

操作键名称	用途及操作方法
“OFF/ON” 开关键	用    途：打开或关闭电源。 操作方法：按一下此键打开或关闭电源。
“ZERO” 清零键	用     途：将显示数值变为零。 操作方法：按一下此键将显示数值变为零。
“inch/mm” 公英制转换键	用    途：公英制相互转换。 操作方法：按一下此键将公制、英循环转换。

　　











六、检定方法
按照JJG（铁道）133-1997《钢轨磨耗测量器检定规程》进行检定。
七、使用注意事项与保养
1．使用和搬运过程中应避免对各部位的剧烈碰撞，以免损坏。
2．数显部分应避免水等污物进入电路板，以免损坏电路。
