真空冷冻干燥机说明书

真空冷冻干燥机|真空冷冻干燥机价格|真空冷冻干燥机厂家


发布时间:2018-09-10 03:06:37人气:446
真空冷冻干燥机适用于高档原料药、中药饮片、海鲜、野生蔬菜、脱水蔬菜、食品、水果、化工药物中间体等物料的干燥。
真空冷冻干燥机将制冷系统、真空系统、导热油加热系统、排湿系统组合一体,一种新型箱体结构,较大地利用箱体内存放物料空间进行干燥的冷冻真空干燥,可使干燥后粉体拥有良好的分散性。

特点
冷冻真空干燥过程是无不纯物混入物体,能保持物料的原有成份和活性成份及物料形体不受损。

工作原理
开机后将物料投入物料箱内进行冷冻.物料的冷冻过程,一方面是真空系统进行抽真空把一部分水份带走;另一方面是物料受冻时把某些分子中所含水份排到物料的表面冻结,达到冷冻要求后,由加热系统对物料加热干燥,通过抽真空把物料中所含的水份带到冷冻捕集箱结冻,达到物料冷冻干燥要求。
冷冻干燥是指通过升华从冻结的生物产品中去除水分或其他溶剂的过程。升华指的是溶剂,比如水,像干冰一样,不经过液态,从固态直接变为气态的过程。冷冻干燥得到的产物称作冻干物(lyophilizer),该过程称作冻干。传统的干燥会引起材料皱缩,破坏细胞。在冰冻干燥过程中样品的结构不会被破坏,因为固体成份被在其位置上的坚冰支持着。在冰升华时,它会留下孔隙在干燥的剩余物质里。这样就保留了产品的生物和化学结构及其活性的完整性。在实验室中,冻干有很多不同的用途,它在许多生物化学与制药应用中是不可缺少的。它被用来获得可长时期保存的生物材料,例如微生物培养、酶、血液、与药品,除长期保存的稳定性以外,还保留了其固有的生物活性与结构。为此,冻干被用于准备用做结构研究(例如电镜研究)的组织样品。冷冻干燥也应用于化学分析中,它能得到干燥态的样品,或者浓缩样品以增加分析敏感度。冻干使样品成分稳定,也不需改变化学组成,是理想的分析辅助手段。冷冻干燥可以自然发生。在自然情况下,这一过程缓慢而且不可预测。通过冷冻干燥系统,人们改进、细分了很多步骤,加速了这一过程。

分类
从结构上分

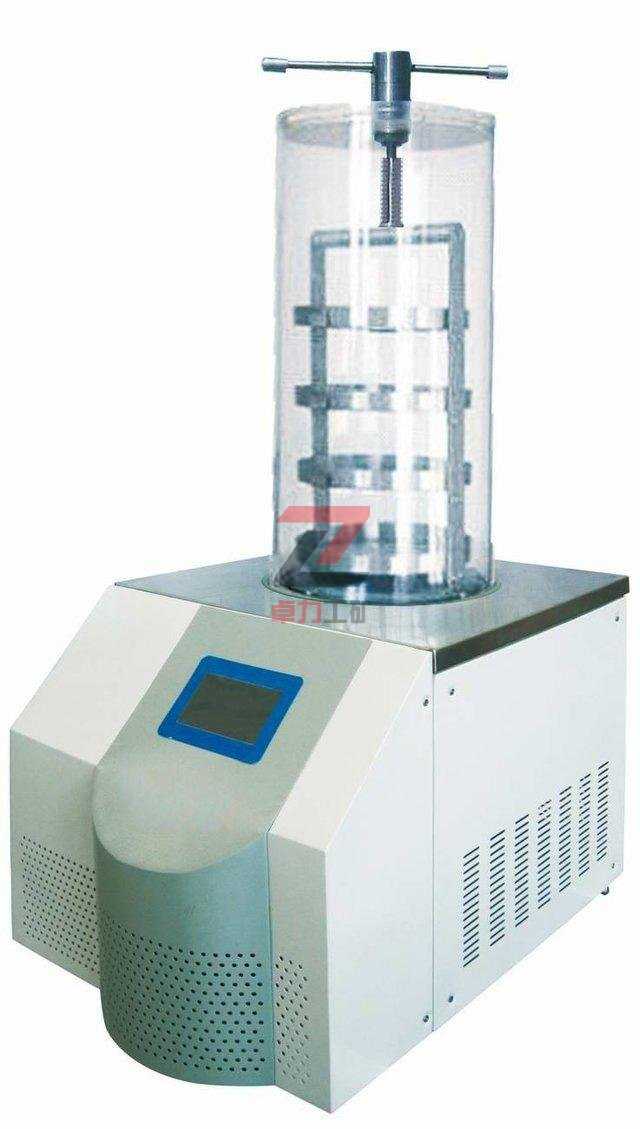

钟罩型冻干机:冻干腔和冷阱为分立的上下结构,冻干腔没有预冻功能。该类型的冻干机在物料预冻结束后转入干燥过程时需要人工操作。大部分实验型冻干机都为钟罩型,其结构简单、造价低。冻干腔多数使用透明有机玻璃罩,便于观察物料的冻干情况。
原位型冻干机:冻干腔和冷阱为两个独立的腔体,冻干腔中的搁板带制冷功能,物料置入冻干腔后,物料的预冻、干燥过程无需人工操作。该类型冻干机的制作工艺复杂,制造成本高,但原位型冻干机是冻干机发展方向,是进行冻干工艺摸索的理想选择,特别适用于医药、生物制品及其他特殊产品的冻干。
a、普通型 b、多歧管型 c、压盖型
从功能上分
普通搁板型:物料散装于物料盘中,适用于食品、中草药、粉末材料的冻干。
带压盖装置型:适合西林瓶装物料的干燥,冻干准备时,按需要将物料分装在西林瓶中,浮盖好瓶盖后进行冷冻干燥,干燥结束后操作压盖机构压紧瓶盖,可避免二次污染、重新吸附水分,易于长期保存。
多歧管型:在干燥室外部接装烧瓶,对旋冻在瓶内壁的物料进行干燥,这时烧瓶作为容器接在干燥箱外的歧管上,烧瓶中的物料靠室温加热,通过多歧管开关装置,可按需要随时取下或装上烧瓶,不需要停机。
带预冻功能型:物料预冻过程,冷阱作为预冻腔预冻物料,在干燥过程,冷阱为捕水器,捕获物料溢出的水分。带预冻功能的冻干机,冷冻干燥过程物料的预冻、干燥等均在冻干机上完成,冻干机使用效率高,节省了低温冰箱的费用。

连续式真空干燥机
冷冻干燥是利用升华的原理进行干燥的一种技术,是将被干燥的物质在低温下快速冻结,然后在适当的真空环境下,使冻结的水分子直接升华成为水蒸气逸出的过程. 冷冻干燥得到的产物称作冻干物(lyophilizer),该过程称作冻干(lyophilization)。
物质在干燥前始终处于低温(冻结状态),同时冰晶均匀分布于物质中,升华过程不会因脱水而发生浓缩现象,避免了由水蒸气产生泡沫、氧化等副作用。干燥物质呈干海绵多孔状,体积基本不变,极易溶于水而恢复原状。在最大程度上防止干燥物质的理化和生物学方面的变性。
各层加热盘上均有热载体进出口管,一般上部几层采用低压饱和蒸汽或热水、热油串联、并联或串并联输入加热,控制各层温度;而底部二层通入冷却水,以降低产品温度,回收热量,确保质量。加热盘按一定的间距固定在筒体框架上,呈水平置放,其间每层均装有十字臂架,上下两层错位45°交错固定在中心主轴上,并由蜗轮减速器、无级变速器及电机等驱动,以0.6~3.7(r/min)缓慢地转动。每根臂架上装有多支可拆式铧犁形耙叶或者平刮板,呈等距排列。耙叶采用铰接及簧片摆动结构,使其底刃在盘面上随偶浮动,并可根据物料性状任意调节耙叶角度,以确保物料在盘面上不断向前推进。
被干燥物料从顶部圆盘加料器连续地加到设备内最上面第一层小加热盘的内圈盘面上,在回转耙叶的机械作用下,一边翻滚搅拌,一边从内向外不断向前移动,呈锯齿形布满整个盘面上,得到接触加热干燥;然后物料从外缘跌落到下面第二层大加热盘外圈盘面下,在反向安装的耙叶作用下,又从外向内循序移到内缘,落到第三层小加热盘的内圈盘面上。以此类推,这样物料一层一层地自上而下地逐层移动,连续得到加热干燥。
被蒸发的湿分与设备内尾气混合从上部出口自然排出,最终干料落到下盘上,由耙叶刮到底部卸料口连续排出,获得合格的干燥成品。根据产品性能、干燥要求和处理量大小,板式干燥机采用了主轴无级调速、手动调节圆盘加料器调节套高度,控制各层加热盘温度分布,末期冷却降温等一系列措施,发挥了板式干燥机的优越性能。

真空冷冻干燥机选购参数
1、冻干面积
冻干机型号中的数字代表该型号冻干机的冻干面积,例如,LGJ-18C型冻干机的冻干面积为0.18㎡。用户应根据自己的需要,通过计算来确定需用多大冻干面积的冻干机。例如每批需冻干1.8公斤(升)液体量的产品,用物料盘装载物料,每盘装载10㎜厚,则可计算得冻干板层的负荷面积:
A(面积,㎡)=V(体积,m)/H(高度,m)=0.0018m/0.01m=0.18㎡
即需选用板层负荷面积为0.18㎡的冻干机。
2、冷阱温度
冷阱是冷冻干燥过程捕获水分的装置,理论上讲,冷阱温度越低,冷阱的捕水能力越强,但冷阱温度低,对制冷要求高,机器成本及运转费用高。实验系列冷冻干燥机的冷阱温度主要有-45℃左右、-60℃左右、-80℃左右等几个档次。冷阱温度为-45℃的冻干适用于一些容易冻干的产品,冷阱温度为-60℃左右的冻干机适用于大部分产品的冻干,冷阱温度为-80℃的冻干适用于一些特殊产品的冻干。冷阱温度对捕水能力的影响实验表明冷阱温度从-35℃下降到-55℃,捕水能力有提升明显,冷阱温度低于-55℃,冷阱的捕水能力提升不明显。因此,在没有特殊需求的情况下,选用冷阱温度-60℃左右是理想的选择。四环冻干机中LGJ-10D型冷冻干燥机的冷阱温度≤-55℃,LGJ-18系列、LGJ-25系列的冷冻干燥机的冷阱温度≤-60℃,并且采用混合工质制冷技术,在同样制冷机组的情况下,制冷温度低、制冷量大、工作稳定性高、故障率低。四环冻干机还包括有冷阱温度≤-45℃的LGJ-10型冷冻干燥机,适用于一些容易冻干的产品的冻干。LGJ-50C型冷冻干燥机的冷阱温度≤-80℃,特别适用于医药和特殊产品的冻干。
3、降温速率
降温速率体现制冷系统的制冷能力,在空载情况下,冷阱温度应在1小时内达到指标规定的最低温度。例如,冷阱温度≤-60℃的冻干机,机器从打开制冷开始计时,冷阱温度达到-60℃的时间应不大于1小时。
4、极限真空度
极限真空度体现冻干机的泄漏情况及真空泵的抽气效率。冻干箱的真空度,过去的观点认为真空度是越高越好,行业内的观点认为真空度应在一个合理的范围之内。真空度太高了,不利于传热,干燥速度反而下降,但无论如何冻干箱的空载极限真空度应达到15Pa以上。
5、抽真空时间
冻干箱空载的抽空速度,应在半小时之内从大气压抽到15Pa。
6、板层温度均匀性及平整度:
板层温度的均匀性和平整度,对产品质量的均一性有很大的影响,温度均匀性和平整度越好,则冻干产品质量的均一性也越好。冻干机搁板温度控制有加热器型和中间流体型,采用中间流体控制板层的冻干机搁板温度均匀性和平整度好,这种冻干机板层为空心夹层结构,板层的制冷和加热均通过中间流体在板层内部的流体通道循环来实现,因此板层温度均匀一致。四环冻干机中LGJ-50C型冷冻干燥机就采用搁板中间流体的技术。钟罩型冻干机的搁板温度控制基本上都是采用加热器,板层温度一致性稍差。但总体而言,医药用冻干机板层温差应控制在±1.5℃,板内温差为±l℃ ,食品冻干机可适当放宽。
7、控制系统
冻干机的控制系统类型及功能各异,对于实验系列的冻干机,主要应用于物料的冻干工艺摸索和少量试生产。因此,控制系统应可实时显示冻干过程参数并自动记录;设定、修改及有效地执行冻干工艺程序;具备通讯接口,便于数据采集、保存。
