ZK19矿用气动轨道钻说明书

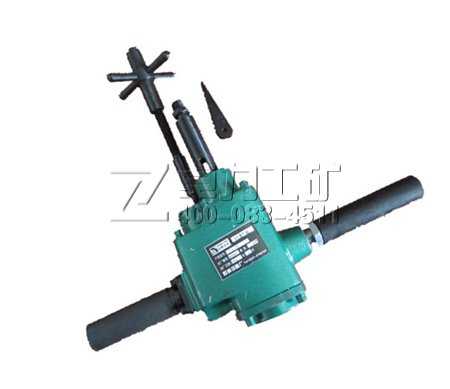

ZK19气动轨道钻是常用轨道设备，在某些地区也称为气动钻孔机、轨道气钻，适用于煤矿井上、下轨道铺设中轨道或夹板的钻孔，也可用于金属、非金属材料上钻孔、铰孔、攻丝等。

产品特点
ZK19气动轨道钻具有安全防爆、重量轻、体积小、效率高、结构简单、使用方便等特点。
ZK19矿用轨道气钻与人力手扳钻相比，可大大提高功效，降低工人劳动强度，且安全可靠、操作方便、定位准确。

结构组成
ZK19气动轨道钻主要有叶片式发动机、减速箱、进给机构、换向阀等组成。使用时，转动进气操纵手柄，压缩空气经换向阀进入叶片式发动机推动转子旋转，两组齿轮副减速后传给主轴，实现钻孔。逆时针转动开头可实现正转，顺利针转动开头可实现反转。进给运动可用手转动进给手柄来实现。

ZK19矿用轨道气钻技术参数表

工作 压力 MPa	额定工 作转速 r/min	额定 扭矩 N·m	最大 扭矩 N·m	空转 转速 r/min	空转耗 气量 m3 /min	噪 音 dB(A)	机 重 kg	气管 内径 mm
0.4-0.63	165	35	> 65	> 330	1.98	< 118	5.8	16

ZK19气动轨道钻使用方法：
1.在铺设好的轨道上钻孔时，先将钻机平卧在两道轨间，钻头顶住钻孔位置，钻机另一端的进给头顶在另一端上，转动进给手柄，使其顶牢，然后逆时针转动进气操纵手枘开始钻孔，钻孔时应给钻头加处边钻孔边浇冷却水，快钻透时，降低进给速度以避免卡钻。
2.钻单轨时，可利用专用的配套钢轨卡子进行钻孔。
3.直立钻孔时，可由一人用手握住两手柄用力下压进给，钻较大孔时由两个压住进给头，以提高钻孔效率
使用说明：
ZK19气动轨道钻转动进气纵手柄，压缩空气经换向阀进入叶片式发动机推动转子旋转，两组齿轮副减速后传给主轴，实现钻孔。逆时针转动开头可实现正转，顺利针转动开头可实现反转。进给运动可用手转动进给手柄来实现。


ZK19气动轨道钻注意事项：
1.在正常钻孔时严禁使用反转，以免损坏钻头，如在使用过程中钻头卡死，可先将进给机构后退再反转将钻头退出
2.钻孔时进给要连续均匀，尽量避免机体倾斜，以免折断钻头
3.钻机在使用前就将气管内的积水全部放净，以免水份进入钻机内影响发动机正常工作
4.使用前应检查连接螺栓和钻头是否松动，严禁在松动时工作
5.每班开机前应在管接并没有处向机内滴数滴10号机油，以减少发动机的麿损，提高使用寿命。
6.在钻机停用时，或远距离的搬运中，应将钻头用楔铁卸下，以免划作人体本公司生产销售手板钻，带架手板钻等不同种类型号的产品。
