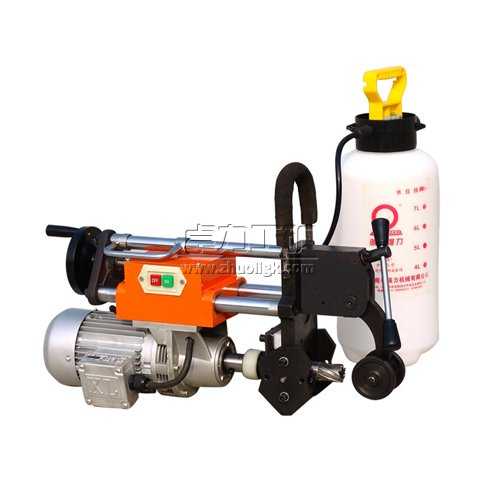

DZG-31 I型电动钢轨钻孔机说明书

DZG型电动钢轨钻孔机适用于43—75kg/m各种型号钢轨钻孔作业。整体结构紧凑，夹轨装置具有自锁功能，定位准确、钻孔精度高。采用空心钻头，钻孔时具有自动给水功能，是工务部门维修、抢修及大修作业必备工具。
特点：
设计先进，结构合理，钻孔速度快，精度高，可实现单孔，也可钻小孔、修偏孔和孔倒角。夹轨部分装卸灵活，夹紧牢固可靠，操作简单，省时省力。特别适用于铁路工务、电务、工程、大修段等单位在线路上进行各项钢轨钻孔施工使用。
工作原理：
电动机经减速机构将动力传递给主轴，主轴带动钻头旋转，以进行钻削运动；同时扳动进给搬把，通过齿条使主轴进给运动，达到钻孔的目的。



DZG-31 型电动钢轨钻孔机主要技术参数：
★ 额定功率：0.75KW。
★ 额定电压：～380V（三相）。
★ 钻孔直径规格：φ9.8mm /φ20mm/φ22mm/φ24mm/φ31mm。
★ 主轴转速：200rpm。
★ 孔径精度：±0.5mm。
★ 整机质量：31 kg。



DZG-31 I型电动钢轨钻孔机主要技术参数：
钻孔范围：¢9.8—¢31mm
电    机：电压220V
功    率：1.5Kw
工作转速：330r/min
钻孔时间：≤40s
钻孔偏差：±0.5mm
外型尺寸：610×140×340mm
整机重量：20±0.5Kg
