内燃道岔打磨机NCM说明书

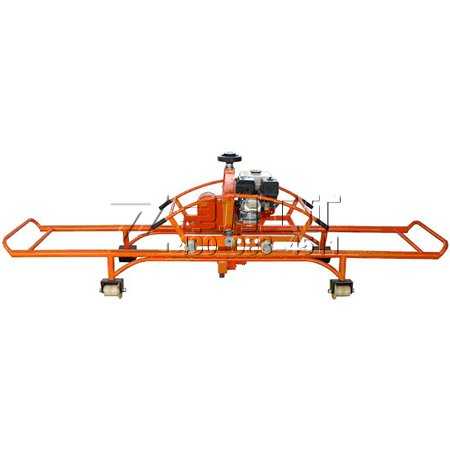

内燃道岔打磨机NCM|NCM-4.0型内燃道岔打磨机


发布时间:2018-01-31 02:00:18人气:415
一、NCM-4型内燃道岔打磨机特点:
NCM-4型内燃道岔打磨机是由两个相互垂直移动的台车彼此运动组合而成的,NCM-4型内燃道岔打磨机能在所有方位上进行打磨,操作灵活,磨削装置可绕一固定轴向侧面转动±35°角,可打磨辙岔岔芯、钢轨顶面及侧面飞边。
NCM-4型内燃式道岔打磨机,内燃式道岔打磨机特价,内燃式道岔打磨机专栏
道岔打磨机说明书,道岔打磨机基本参数,道岔打磨机特价,钢轨打磨机,铁路打磨机,铁轨打磨机,火车道打磨机
NCM-4型内燃道岔打磨机常见问题?
首先知道道岔打磨机型号:NCM-4.0
NCM-4型道岔打磨机的两个可相互垂直移动的台车彼此运动的组合可以使该机在所有方位都能进行打磨,并且操作容易、灵活。
NCM-4型道岔打磨机设计用来打磨转撤器的尖轨,辙岔岔心和护轨顶面及侧面飞边,也可以打磨交叉渡线和标准轨道的钢轨飞边。
NCM-4型道岔打磨机的磨削装置可从垂直方向向侧面倾斜30°,同时可以沿垂直方向和水平方向实现对磨削砂轮位置的调整。从而可使该机磨削装置能够在钢轨之间比较狭窄的空间内非常精确地工作。
然后在了解一下NCM-4型道岔打磨机由下列主要部件组成:
●安装有四个带单轮缘滚轮“走行轮”能在轨道上移动的底架 “走行架”;
●安装有四个带双轮缘滚轮能在底架上沿垂直轨道方向移动的灵活的磨削装置“打磨小车”:
●本田四冲程汽油发动机 型号GX160/200“汽油机”;
●“打磨头”:可以迅速更换碗形砂轮,“磨头升降装置” ,“磨头摆动装置”;
钢制的防护罩对操作人员起防护作用。
两个人即可很容易把NCM-4型道岔打磨机抬下线路。
最后要确定道岔打磨机技术参数:
二、NCM-4型内燃道岔打磨机技术参数:
1、汽油机型号: HONDA-GX160
2、汽油功率: 5.5HP
3、磨削垂直行程: 170mm
4、整机重量: 80kg
三、NCM-4型内燃道岔打磨机基本结构与工作原理
工作原理:汽油机经过V带传动,使主轴(砂轮)产生回转运动,再通过转动手轮经丝杠、丝母实现垂直方向的进给磨削运动,而水平方向的进给磨削主要是靠大车架上的小车架的水平移动来实现。
小车架上装有蜗轮副,能使砂轮左右最大倾斜30°角,以适应各种斜面打磨需要。推动大车架沿钢轨纵向反复移动完成磨削工作。
主要结构:有两个部件组成:
1、安装有四个带单轮缘滚轮在轨道上移动的大台车架。
2、安装有四个带双轮缘滚轮、能在大车架上沿垂直轨道方向水平移动的小车架(磨削装置)。
结构图如下:1大车架、2行走轮、3汽油机、4手轮、5小车架、6滚轮、7砂轮、8定位装置、9锁紧手柄
四、NCM-4型内燃道岔打磨机使用方法与维护
1、首先卸下砂轮罩,装好平型砂轮,将锁紧螺母拧紧。安装砂轮前,检查砂轮是否有损坏、变形等,如发现不准使用。
2、将大车架1放到轨道上,再将小车架5(磨削装置)放到大车架上。
3、检查内燃机的燃油和机油是否充足。如不足,应按要求添加燃油和机油。
4、启动内燃机,空载运行,时间不少于30秒。观察机器各部分运转是否正常,传动机构是否可靠,正常后方可操作打磨。
5、顺时针转动打磨手轮,砂轮下移,进行垂直方向进给,手轮一周进给量约为2mm。根据需要调好后,将手轮上的锁紧手柄旋紧,防止砂轮向下移动。
6、如需打磨斜面,应根据斜面的角度,调整砂轮的倾斜方向和角度。调整好后,将手轮上的锁紧手柄旋紧
7、如需打磨钢轨顶面,将角度指示对准“0”位,按第5条方法调整砂轮高度,边打磨边进给,直至作业完成
8、用砂轮侧面打磨钢轨肥边时,使小车架5沿大车架1移动,接触肥边后,向下压紧锁紧手柄9,小车架固定在大车架上,往复推动大车架完成对钢轨肥边的打磨
9、打磨辙叉叉芯或翼轨时,根据待打磨部位状态,调整砂轮的高度、角度。
10、打磨完成后,关闭发动机,旋松锁紧螺母,逆时针转动手轮,使砂轮上提,以便进行下一部位的打磨,或者将该机抬下线路。
11、打磨机的主轴滚动轴承、进给丝杠滚动轴承等转动部位,要定期的注入和更换润滑脂,以提高该机使用寿命。
12、不要让机具被雨淋,如被雨淋后,应将各部擦干净。

NCM-4型内燃道岔打磨机
