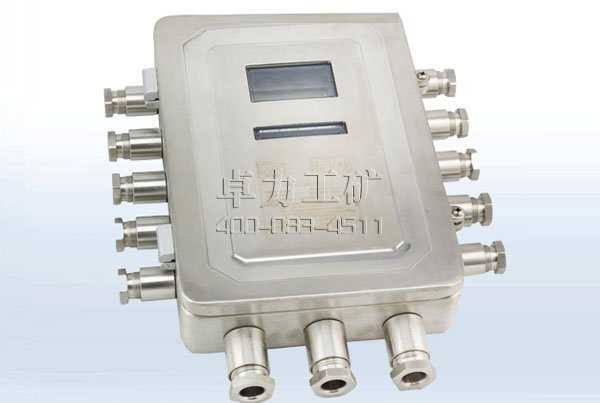

KJ770-F4矿用本安型监控分站说明书

●系统概述：
KJ770-F4 矿用本安型监控分站（以下简称分站）是一种矿用数据信息采集和控制装置，为矿用本质安全型设备。是KJ770 煤矿安全监控系统的主要组成部分之一，它以微处理器为核心，可同时挂接8 台传感器，模拟量和开关量设备可任意接入。断电方式（如多对一，多对多方式）可由上位机系统软件定义。分站操作简单，使用方便，同时能兼容国内多个厂家的传感器。
●使用环境条件
分站在下列条件下应能正常工作：
a） 环境温度：0℃～+40℃ ；
b） 湿度：≤95%（+25℃）；
c） 大气压力：80 kPa～106 kPa；
d） 无显著振动和冲击的场合；
e）煤矿井下有瓦斯，煤尘等爆炸危险的环境，但无破坏绝缘的腐蚀性气体的场合。
●主要技术指标
供电电源
a） 额定工作电压：DC18V
b） 工作电流：≤200mA

信号制
模拟量
a) 200Hz～1000Hz，输出高电平时应不小于3V(输出电流为2mA 时)，输出低电平时不大于0.5V，其 正脉冲和负脉冲宽度均不得小于0.3ms；
b) 1200Hz～2000Hz，输出高电平时应不小于3V(输出电流为2mA 时)，输出低电平时不大于0.5V， 其正脉冲和负脉冲宽度均不得小于0.15ms。

累计量 输出高电平时应不小于3V(输出电流为2 mA 时)，输出低电平时不大于0.5V，其正、负脉冲宽度不 应小于0.3s，正、负脉冲的转换时间不大于5ms。计数范围：0-9999。

开关量输入信号
a） 电平信号：输出高电平时应不小于3.0V（输出电流为2mA 时），输出低电平时不大于0.5V，高 电平对应逻辑“1”；低电平对应逻辑“0”；
b） 电流信号：0mA/5mA，不大于0.3mA 对应逻辑“0”，不小于3mA 对应逻辑“1”。

控制量输出信号：高电平大于3V(输出电流为2mA)，低电平小于0.5V。

信号传输(与传输接口)
a) 传输端口：1 路；
b) 传输方式：主从、半双工、RS485、双极性；
c) 传输速率：1200bps；
d) 通讯信号电压峰峰值：（2-12）V；

最大传输距离
a)分站到传感器、断电器、声光报警器：2km (采用MHYVR 通信电缆：截面积不小于1.5mm2)；
b)分站到数据传输接口：10km（采用MHY32 通信电缆：截面积不小于1.5mm2）。
最大监控容量 8 路信号输入（模拟量信号、开关量信号互换）、1 路累计量信号，6 路控制量输出（电平型信号）。
