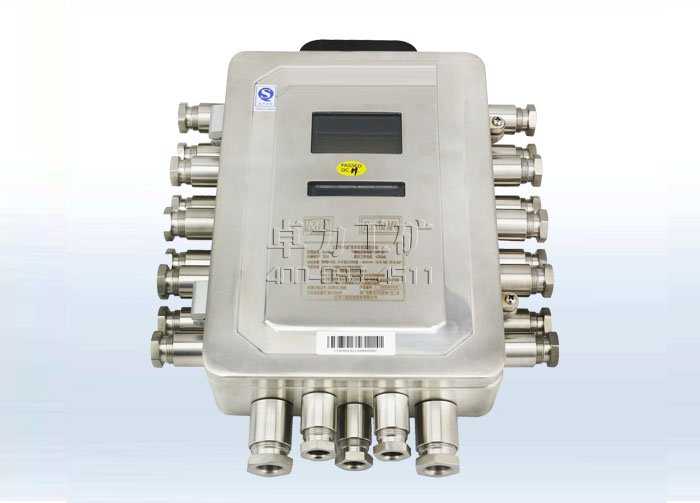

KJ770-F3矿用本安型监控分站说明书

●系统概述：
   KJ770-F3矿用本安型监控分站（以下简称分站）是一种矿用数据信息采集和控制装置，属矿用本质 安全型设备。是KJ770 煤矿安全监控系统的主要组成部分之一，它以微处理器为核心，可同时挂接16 台 传感器，模拟量和开关量设备可任意接入。断电方式（如多对一，多对多方式）可由上位机系统软件定 义。分站操作简单，使用方便，同时能兼容国内多个厂家的传感器。
●使用环境条件
分站在下列条件下应能正常工作：
a） 环境温度：0 ℃～+40 ℃；
b） 湿度：≤95%（+25 ℃）；
c） 大气压力：80 kPa～106 kPa；
d） 无显著振动和冲击的场合；
e） 煤矿井下有爆炸性气体混合物，但无破坏绝缘的腐蚀性气体的场合。
●主要技术指标
供电电源
a） 额定工作电压：DC18V
b） 工作电流：≤200mA
信号制
模拟量 a) 200Hz～1000Hz，输出高电平时应不小于3V，输出低电平时不大于0.5V，其正脉冲和负脉冲宽度 均不得小于0.3ms； b) 1200Hz～2000Hz，输出高电平时应不小于3V，输出低电平时不大于0.5V，其正脉冲和负脉冲宽 度均不得小于0.15ms。

累计量
输出高电平时应不小于3V，输出低电平时不大于0.5V，其正、负脉冲宽度不应小于0.3s，正、负脉 冲的转换时间不大于5m
开关量输入信号 a） 电平信号：输出高电平时应不小于3.0V，输出低电平时不大于0.5V，高电平对应逻辑“1”；低 电平对应逻辑“0”； b） 电流信号：0mA/5mA，不大于0.2mA 对应逻辑“0”，不小于3mA 对应逻辑“1”s。

控制量输出信号：高电平输出电流为2mA 时电压幅度≥3V，低电平≤0.5V
信号传输(与传输接口)
a) 传输端口：1 路； b) 传输方式：主从、半双工、RS485、双极性； c) 传输速率：1200bps； d) 通讯信号电压峰峰值：（2-12）V；0.5V。

最大传输距离
a)分站到传感器、断电器、声光报警器：2km (采用MHYVR 通信电缆：截面积不小于1.5mm2)； b)分站到数据传输接口：10km（采用MHY32 通信电缆：截面积不小于1.5mm2）。
最大监控容量
16 路信号输入（模拟量信号、开关量信号互换），1 路累计量信号，6 路控制量输出（电平型信号）。
电源波动适应能力 直流供电电压在(9～24) V 范围内波动时，分站应能正常工作。
