KJ70N-F1(A)型矿用本安型安全监控分站说明书

KJ70N-F1(A)型矿用本安型安全监控分站|


发布时间:2014-10-11 03:49:16人气:487
新型号及产品说明:

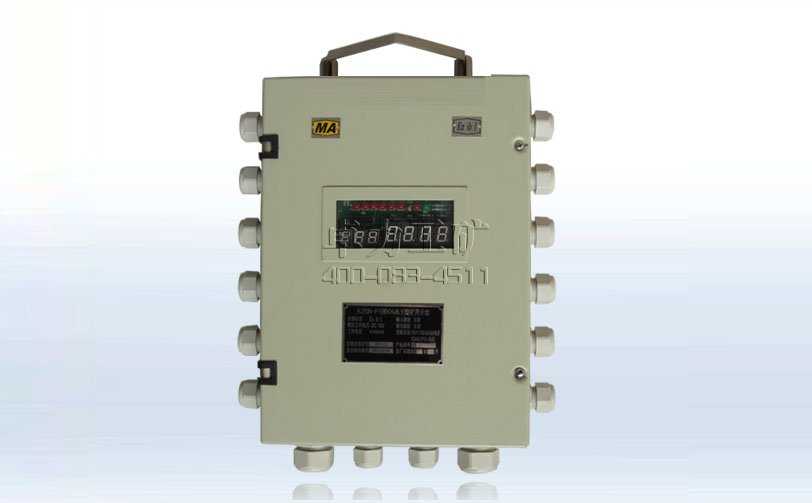

(KJ70N-F1(A) 型矿用本安型安全监控分站(原型号KJ70N-F1))


概述
    KJ70N-F1(A)矿用分站(以下简称分站)是一种矿用数据信息采集和控制装置,属矿 用本质安全型设备。是煤矿安全监控系统的主要组成部分之一,它以微处理器为核心,可同 时挂接8 台传感器,模拟量和开关量设备可任意接入。断电方式(如多对一,多对多方式) 可由上位机系统软件定义,分站自动识别断电方式。分站操作简单,使用方便。

使用环境条件
a) 环境温度:0 ℃~+40 ℃;
b) 平均相对湿度:不大于95%(+25 ℃);
c) 大气压力:80 kPa~106 kPa;
d) 无显著振动和冲击的场合;
e) 在具有甲烷爆炸性危险的煤矿井下,但无破坏绝缘的腐蚀性气体的场合。

基本功能
分站具有与传输接口双向通信及工作状态指标功能。
分站具有甲烷、风速、风压、一氧化碳、温度等模拟量采集及显示功能。
分站具有馈电状态、风筒开关、风门开关、矿用开停、烟雾等开关量采集及显示功能。
分站具有累计量采集功能,显示由中心站计算机完成。
分站具有控制输出的指示功能。
分站具有控制(含断电和声光报警,声光报警可由传感器或声光报警器完成)功能:
甲烷浓度超限声光报警和断电/复电控制功能:
a) 甲烷浓度达到或超过报警浓度时,声光报警(由声光报警器完成);
b) 甲烷浓度达到或超过断电浓度时,切断被控设备电源并闭锁。甲烷浓度低于复电浓度时,自动解锁;
c) 与闭锁控制有关的设备(含分站、电源、甲烷传感器、断电控制器)未投入正常运行 或故障时,应切断该设备所监控区域的全部非本质安全型电气设备的电源并闭锁。当 与闭锁控制有关的设备工作正常并稳定运行后,自动解锁;
a) 掘进工作面甲烷浓度达到或超过1.0 %CH4时,声光报警;掘进工作面甲烷浓度达到或 超过1.5%CH4 时,切断掘进巷道内全部非本质安全型电气设备的电源并闭锁;当掘进工作面 甲烷浓度低于1.0% CH4 时,自动解锁;
b) 掘进工作面回风流中的甲烷浓度达到或超过1.0 %CH4 时,声光报警,同时切断掘进巷 道内全部非本质安全型电气设备的电源并闭锁;当掘进工作面回风流中的甲烷浓度低于 1.0% CH4 时,自动解锁;
c) 被串掘进工作面入风流中甲烷浓度达到或超过0.5 %CH4 时,声光报警,同时切断被串 掘进巷道内全部非本质安全型电气设备的电源并闭锁;当被串掘进工作面入风流中甲烷浓度 低于0.5% CH4 时,自动解锁;
d) 局部通风机停止运转或风筒风量低于规定值时,声光报警,同时切断供风区域的全部 非本质安全型电气设备的电源并闭锁;当局部通风机或风筒恢复正常工作时,自动解锁;
e) 局部通风机停止运转,掘进工作面或回风流中甲烷浓度大于3.0 %CH4 时,对局部通风 机进行闭锁使之不能起动,只有通过密码操作软件或使用专门工具方可人工解锁;当掘进工 作面或回风流中甲烷浓度低于1.5 %CH4 时,自动解锁;
f) 与闭锁控制有关的设备(含分站、电源、甲烷传感器、断电控制器)故障或断电时, 切断该设备所监控区域的全部非本质安全型电气设备的电源并闭锁。与闭锁控制有关的设备 接通电源1 min 内,应继续闭锁该设备所监控区域的全部非本质安全型电气设备的电源。当 与闭锁控制有关的设备工作正常并稳定运行后,自动解锁。严禁对局部通风机进行故障闭锁 控制。


主要技术指标

供电电源
a) 额定工作电压:DC18V,
工作电流:≤400mA
信号制
模拟量:
a) 除高低浓甲烷外,模拟量传感器输出信号都为(200~1000)Hz 频率信号,信号脉冲宽度大于0.3ms,高电平大于3V(输出电流为2mA 时),低电平小于0.5V;
b)高低浓甲烷:频率信号,(200~1000)Hz 对应检测范围(0~4)%CH4、(1200~2000)Hz 对应检测范围(0~100)%CH4;信号脉冲宽度大于0.15ms,高电平大于3V(输出电流为2mA 时),低电平小于0.5V。
累计量:电平信号脉冲宽度不低于0.3s,高电平大于3V(输出电流为2mA 时),低电平小于0.5V;计数范
开关量 :
a)电平信号:输出高电平时应不小于3.0V(输出电流为2mA 时),输出低电平时不大于0.5V, 高电平对应逻辑“1”;低电平对应逻辑“0”;
b)电流信号:0mA/5mA,不大于0.2mA 对应逻辑“0”,不小于3mA 对应逻辑“1”;
控制量输出信号:高电平拉出电流为2mA 时电压幅度大于3V,低电平小于0.5V。围:0-9999。
最大监控容量 :
a) 分站能接入传感器数量为8 路,不区分模拟量和开关量;
b) 分站能接入6 路执行器。
备用电源连续工作时间 电网停电后,外接备用电源连续工作时间应不小于2h(可外接KDW17、KDW18 及KHJ6.2 电源)。
电源波动适应能力 直流供电电压在(12~24) V 范围内波动时,分站的电气性能应符合规定。
KJ70N-F1(A)型矿用本安型安全监控分站

老产品型号及产品说明:
(KJ70N-F1型矿用本安型安全监控分站)

KJ70N-F1型矿用本安型安全监控分站(是一种矿用数据信息采集和控制装置,属矿用本质安全型设备。)是煤矿安全监控系统的主要组成部分之一,它以微处理器为核心,可同时挂接8台传感器,模拟量和开关量设备可任意接入。断电方式(如多对一,多对多方式)可由上们机系统软件定义 ,自动识别断电方式。操作简单,使用方便。

主要技术参数:

 防爆型式 矿用本质安全型,“Exib 1”
 工作电压  DC18V
 工作电流  ≤400mA
 模拟量输出信号  200Hz~1000Hz
 开关量输入信 号          0/5mA
 传输方式  主从,半双工,RS485,双极性
 传输速率  1200bit/s
 接入传感器数量  8路,不区分模拟量和开关量
 转换误差  满量各时不大于0.5%(不包括传感器的测量误差)
 通讯信号电流峰值  不大于150mA
 控制执行时间  甲烷超限断电及甲烷风电闭锁,不大于2S;其它控制执行时间就不大于30s;
 备用电源连续工作时间  不小于2h(可外接KDW17、KDW28及KDW0.7/18-J电源)
